英伟达GTX980系列显卡PCB板结构设计

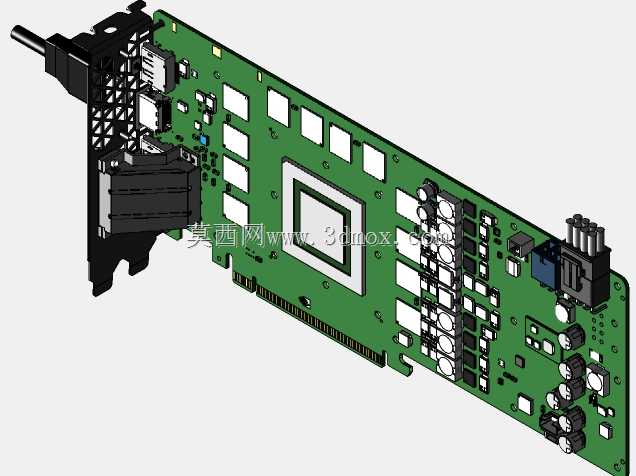

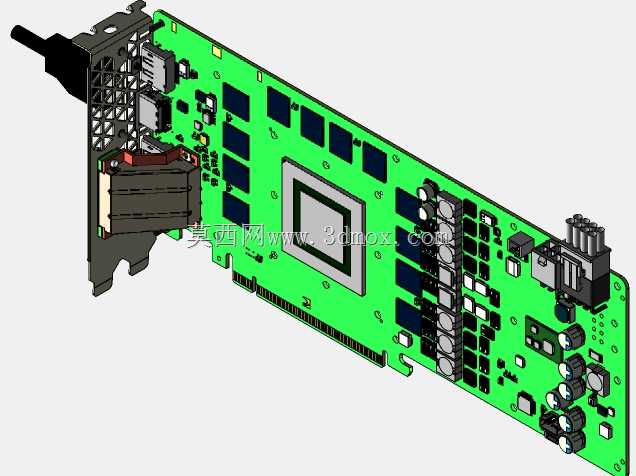

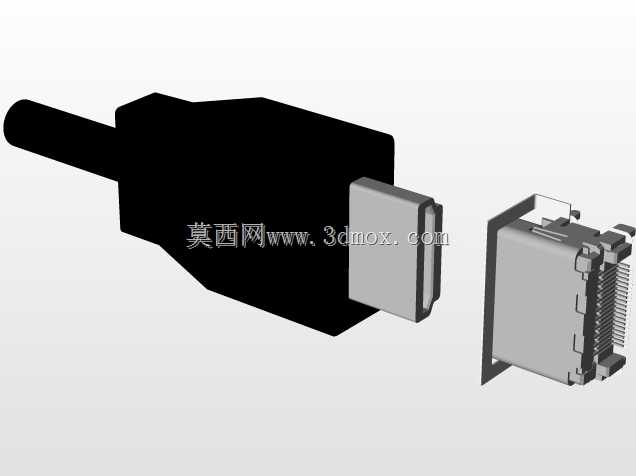

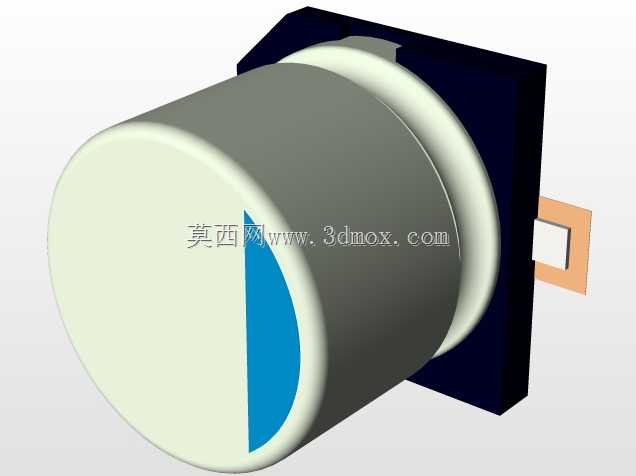

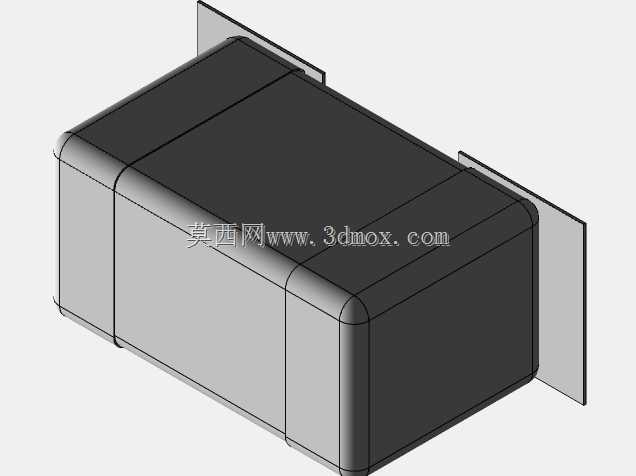

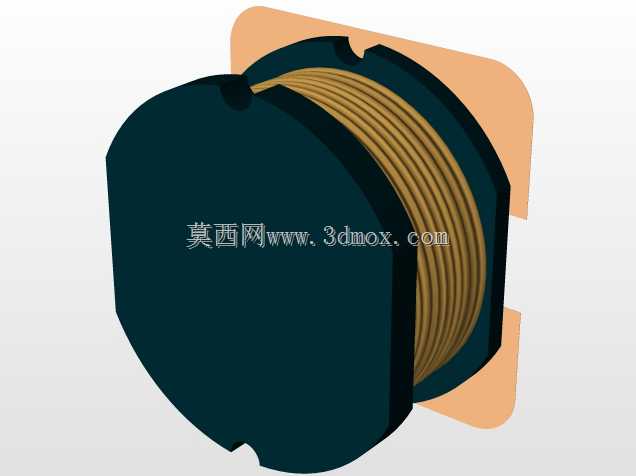

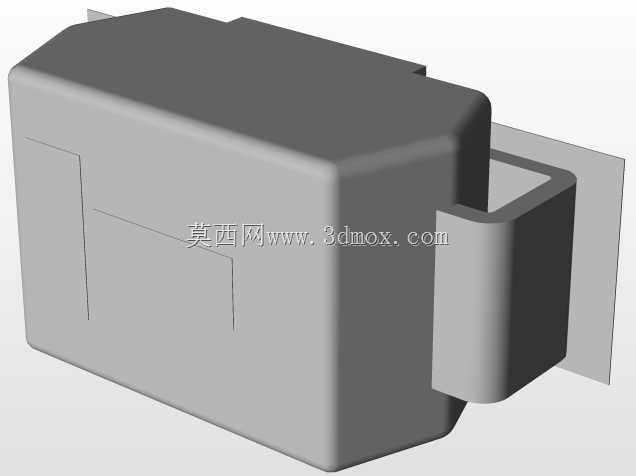

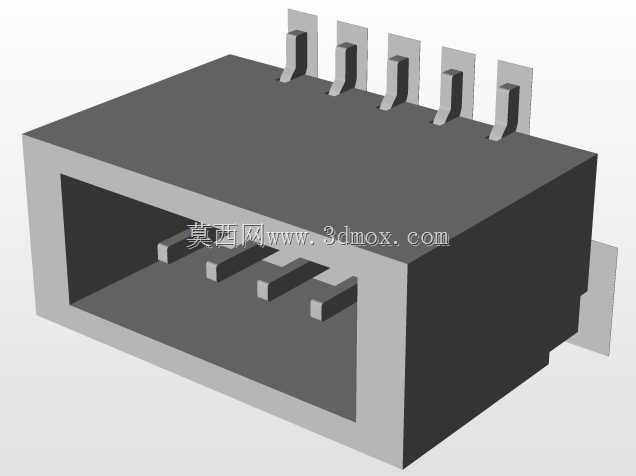

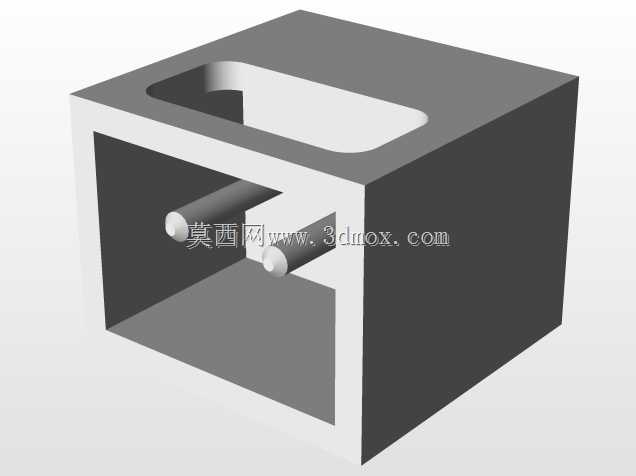

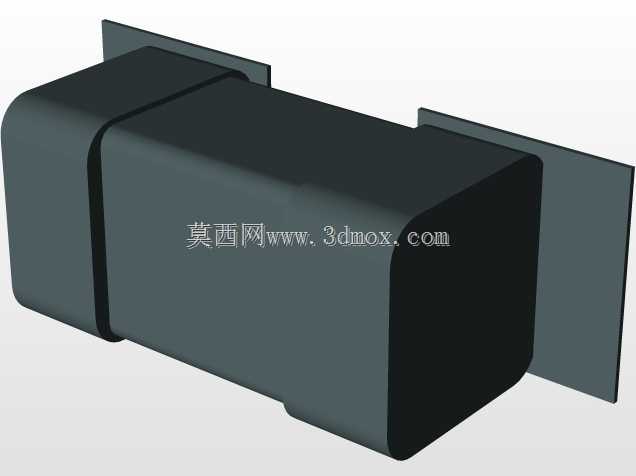

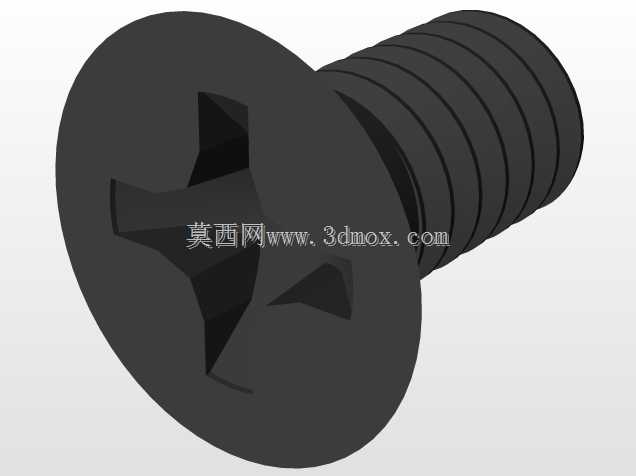

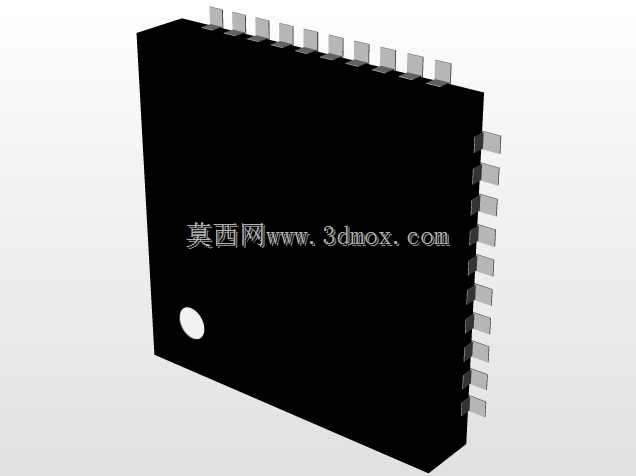

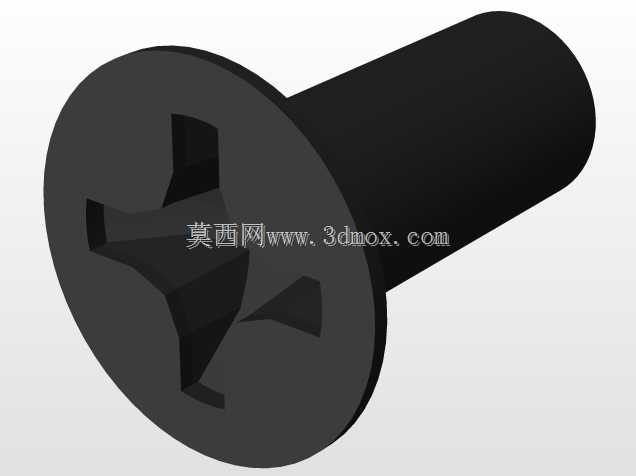

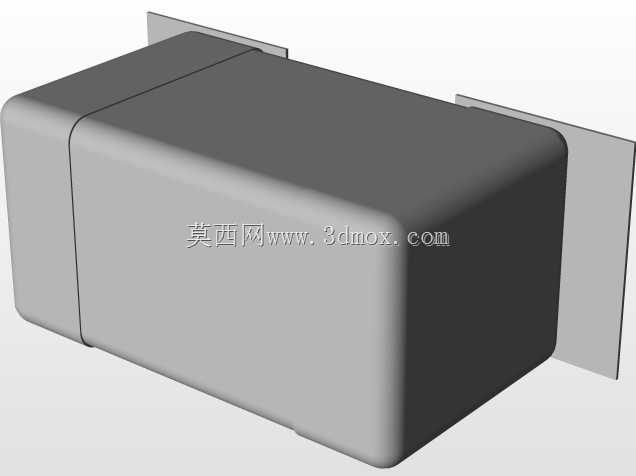

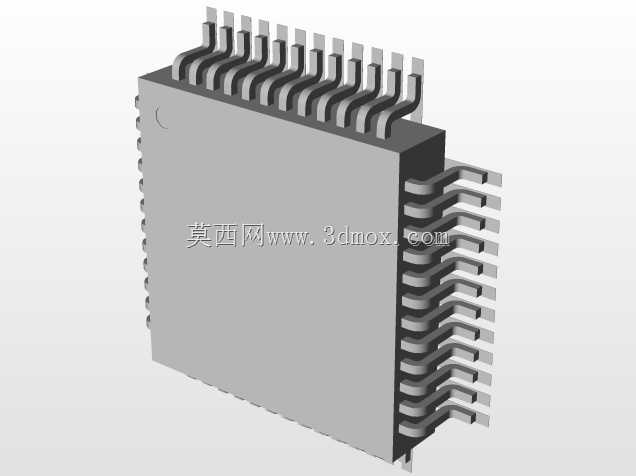

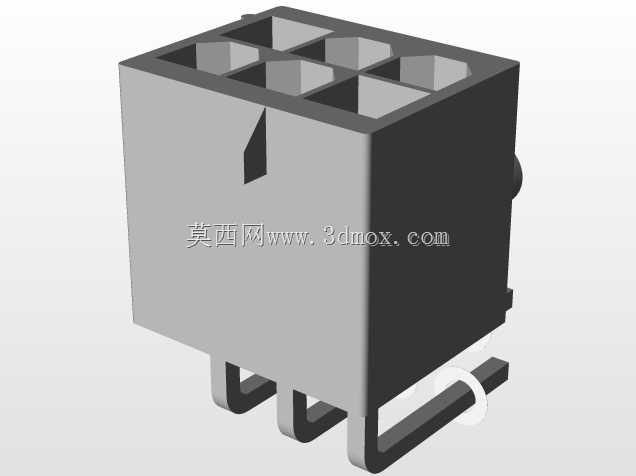

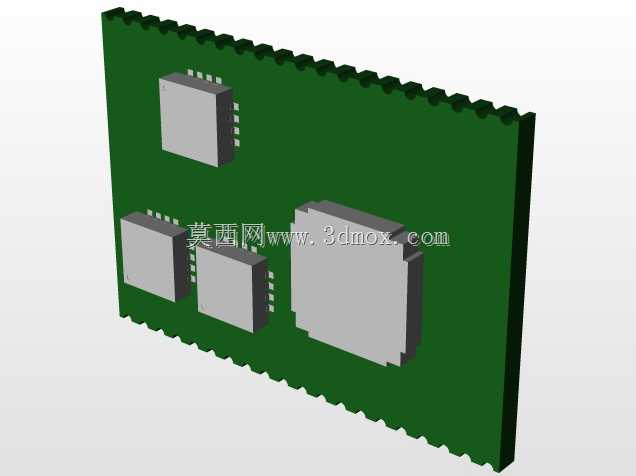

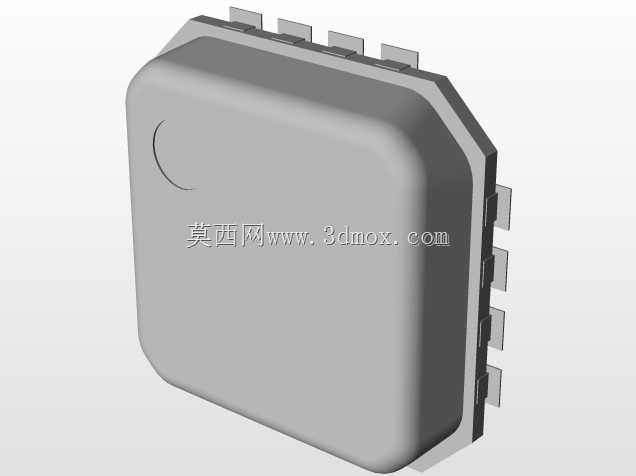

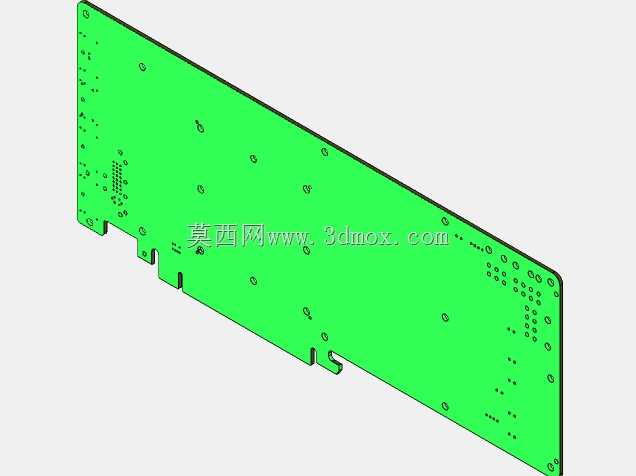

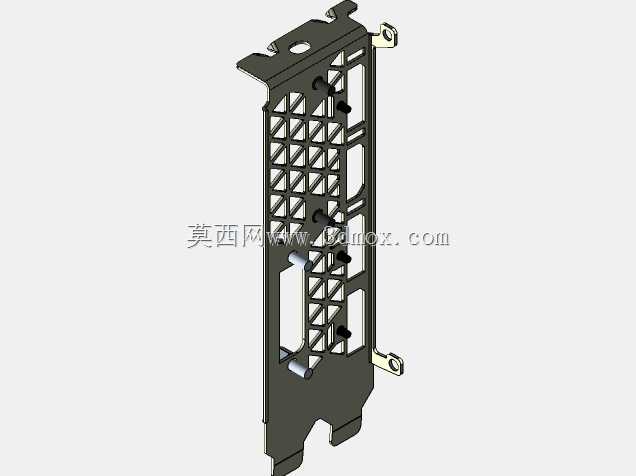

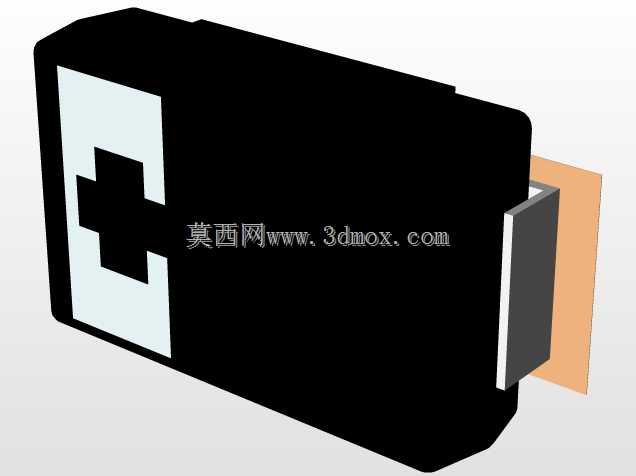

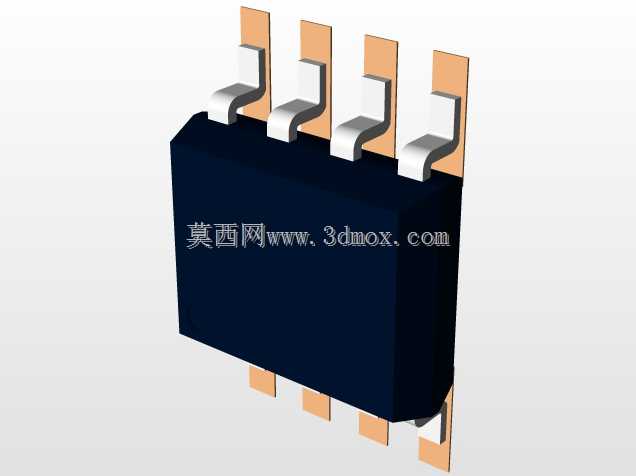

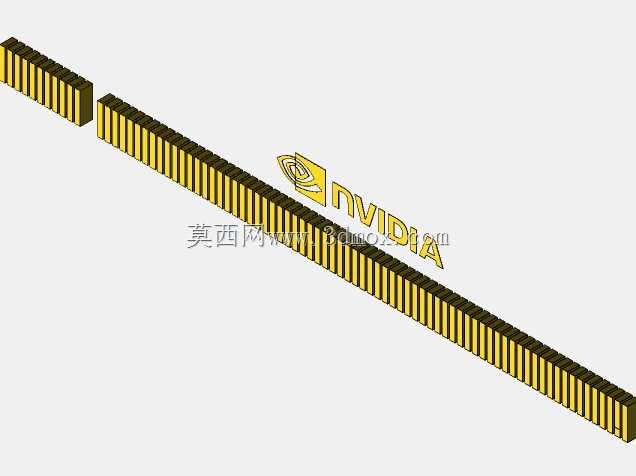

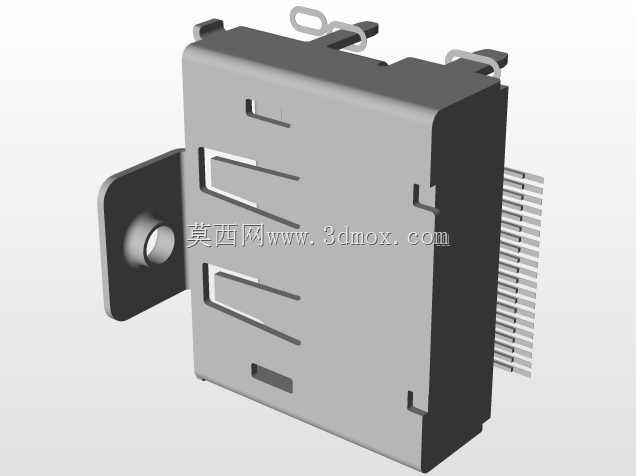

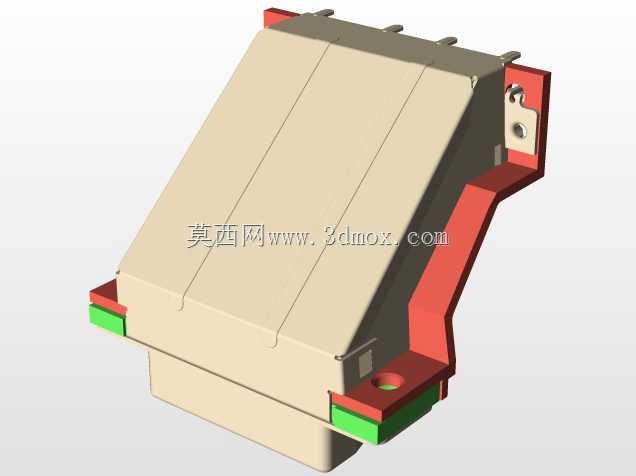

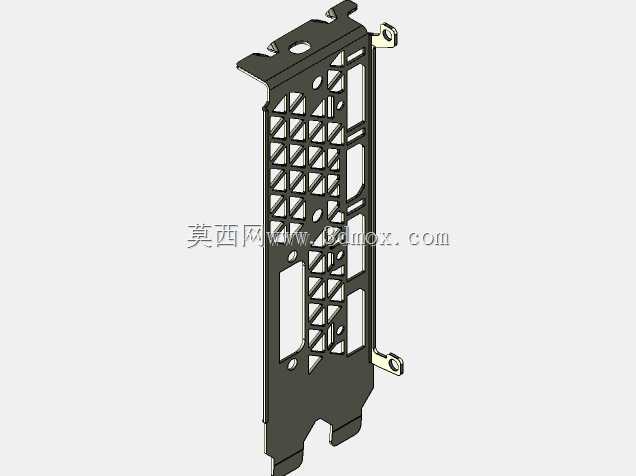

在桌面级计算机硬件装配、定制机箱改装以及散热方案开发场景中，显卡PCB的精准结构数据是各类设计工作的核心参考依据，这套结构完整还原了PG600板型的实体布局，可直接用于配套结构件的适配开发。从实际装机应用来看，该板型对应GTX980、970、960等多款桌面级独立显卡，是当年高端游戏主机、图形工作站的核心算力载体，承担图形渲染、并行计算、视频编解码等核心运算任务，其结构设计直接决定了显卡的散热兼容性、机箱安装适配范围以及长期运行的结构稳定性。从结构设计逻辑来看，整块PCB采用标准PCI-E扩展卡布局，金手指端完全遵循PCI-E x16插槽的尺寸规范，挡板位置的接口开孔、固定点位完全匹配ATX、MATX、ITX等各类标准机箱的扩展槽位安装要求，挡板侧预留的显示输出接口位、散热固定螺柱位置都严格按照量产硬件的公差标准还原，能直接用于定制水冷头、机箱显卡支架、专属散热风道隔板等配件的结构匹配。板上元件布局遵循高速信号设计的工程逻辑，核心GPU供电区域的电容、电感排布位置，显存颗粒的贴装区域，外接供电接口的固定结构，以及板载各类接插件的高度边界都做了精准还原，在做机箱内部空间校核时，可以直接导入模型验证显卡长度、厚度方向与硬盘架、水冷排、机箱风扇等周边部件的干涉情况，避免定制改装时出现尺寸冲突。对于硬件结构设计从业者来说，这套模型可以直接作为同板型显卡改装设计的基准，不管是开发定制化的显卡背板、分体水冷冷头固定结构，还是做紧凑型ITX机箱的内部空间规划，都能依托精准的板型边界数据完成结构匹配，不需要反复拆解实体硬件测量尺寸。板上的固定孔位、元件高度差、接口伸出长度等细节都对应量产硬件的实际参数，在做散热方案设计时，可以依据板上发热元件的位置规划导热路径，确定散热鳍片的避让空间、导热垫的贴装区域，保证改装后的散热结构能完全贴合发热元件，同时不会和板上高元件产生装配干涉。在工业计算机、定制化图形工作站的硬件集成场景中，也可以依托该模型完成显卡在机架式机箱、嵌入式工控机箱内的安装校核，确认显卡与机箱内部走线槽、固定横梁、其他扩展卡的间距，保证硬件装配后的结构稳定性，避免长期使用过程中因为板卡受力不均导致的PCB变形、元件虚接等问题。
