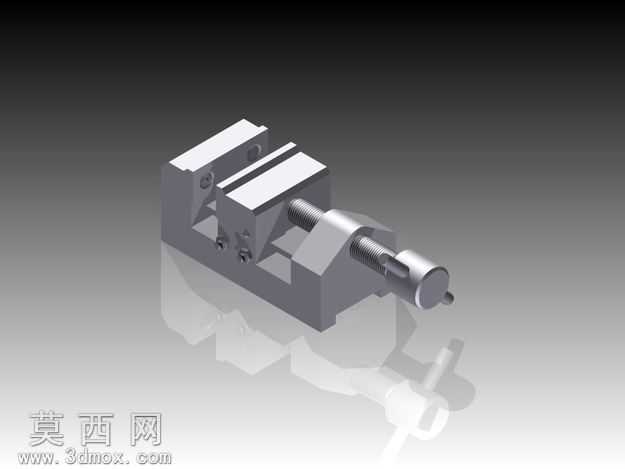

精密螺杆式机用虎钳三维结构设计

本作品为螺杆驱动式机用虎钳的三维建模作品，整体采用参数化建模思路完成全结构搭建，建模过程中严格遵循机械加工工装的实际尺寸比例与装配逻辑，完整还原了机用虎钳从固定钳身、活动钳身到驱动螺杆、导向滑轨、夹持块的全部零部件结构，各部件之间的装配约束完全匹配实际产品的运动逻辑，可实现真实的夹持开合动作模拟。在建模环节，首先完成固定钳身的基体特征搭建，通过拉伸、切除、倒角等基础特征构建出钳身的主体轮廓，预留出螺杆安装孔位、导向滑轨的配合槽位以及底部安装定位的基准结构，保证固定钳身作为整个工装的承载基体具备足够的结构强度表现。活动钳身部分采用与固定钳身配合的导向结构设计，建模时严格控制滑轨配合面的公差尺寸，保证活动钳身沿导轨滑动时无卡顿、无错位，同时在活动钳身的夹持面预留了可更换钳口板的安装槽位，还原了实际虎钳可更换耐磨钳口的实用设计。驱动螺杆部分采用梯形螺纹的特征建模，完整还原了螺杆与活动钳身内部螺母块的配合结构，建模时对螺纹的牙型、螺距参数进行了标准化设置，保证螺杆转动时可平稳带动活动钳身完成进给、后退动作，同时还原了螺杆端部的摇柄安装结构，符合实际虎钳的操作逻辑。材质与渲染环节，整体模型采用金属材质表现，固定钳身与活动钳身主体赋予铸铁哑光材质，还原工装铸件的质感表现，螺杆、滑轨等运动配合部件赋予合金钢抛光材质，突出机加工零件的金属光泽与精密质感，夹持面的钳口板赋予淬火钢的深色磨砂材质，区分不同功能部件的材质差异；渲染时采用柔和的工业产品布光方案，通过多角度光源突出模型的结构轮廓与装配关系，添加柔和的地面反射效果增强模型的立体感，清晰展现各部件的衔接位置与结构细节。整个模型的设计完全贴合实际机用虎钳的功能需求，结构紧凑合理，夹持行程设计符合常规钳工加工、小型零件装夹的使用场景，各零部件无多余结构，所有特征均服务于夹持固定的核心功能，既保证了结构的实用性，也通过精准的建模与渲染完整展现了工装夹具的机械美感，可作为机械设计教学、工装结构参考的数字化模型使用。
