机用台虎钳夹紧机构三维设计模型

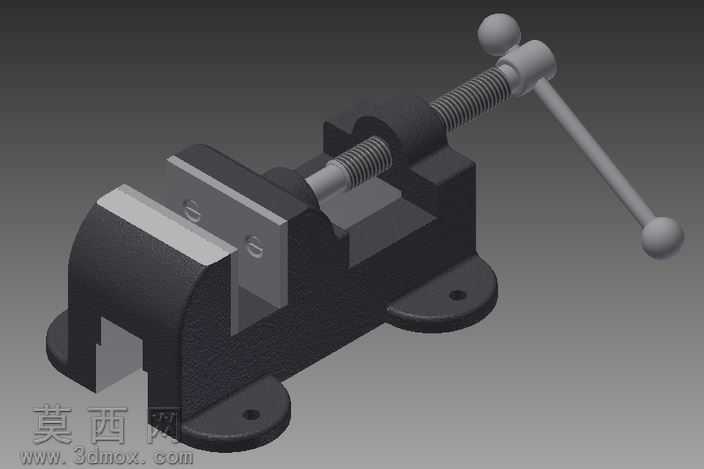

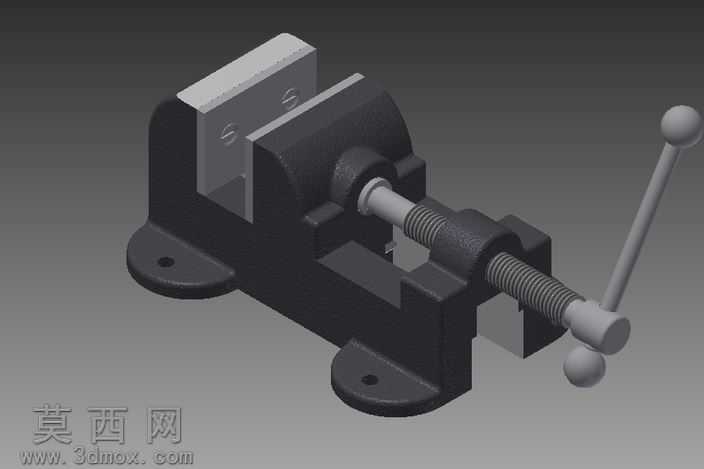

本模型为机用台虎钳的完整夹紧机构三维设计成果，采用Autodesk Inventor完成全参数化建模，建模过程严格遵循机械加工工艺的实际尺寸规范，对每一个零部件都进行了独立的特征构建与装配约束设置。模型整体结构包含固定钳身、活动钳身、丝杠螺母传动副、夹持钳口、操作手柄、安装底座六大核心组成部分，各零件间的装配关系完全匹配实际台虎钳的运动逻辑：固定钳身通过底部两个带安装孔的耳座实现与工作台的刚性连接，活动钳身与固定钳身通过导轨结构形成滑动配合，丝杠与固定钳身间设置轴向定位约束保证丝杠仅可做旋转运动，与活动钳身连接的开合螺母将丝杠的旋转运动转化为活动钳身的直线进给运动，从而实现对工件的夹紧与松脱动作。材质渲染阶段针对不同零部件的实际用材进行了区分设置：固定钳身、活动钳身、安装底座采用铸铁材质参数，还原铸铁件哑光深灰的表面质感与细微的铸造肌理；传动丝杠、操作手柄采用中碳钢材质，模拟金属加工件的光滑金属光泽与表面加工纹理；夹持钳口部分单独设置了淬火钢材质，突出钳口齿面的高硬度质感，同时对钳口表面的防滑齿纹做了精细化的特征刻画，还原实际产品的防滑设计细节。设计过程中重点考量了夹紧机构的力传递特性，通过螺旋传动的增力特性实现小操作力下的大夹紧力输出，同时对导轨配合面的间隙、丝杠的导程参数都做了符合工程实际的参数设置，保证模型不仅具备外观展示效果，更可直接用于运动仿真演示、工装设计参考以及机械原理教学场景。模型的每一处倒角、圆角、安装孔特征都严格按照机械设计规范进行绘制，不存在缺失特征、干涉装配的问题，完整还原了台虎钳夹紧系统的结构组成与工作原理。
