反应涡轮机用概念叶轮三维设计作品

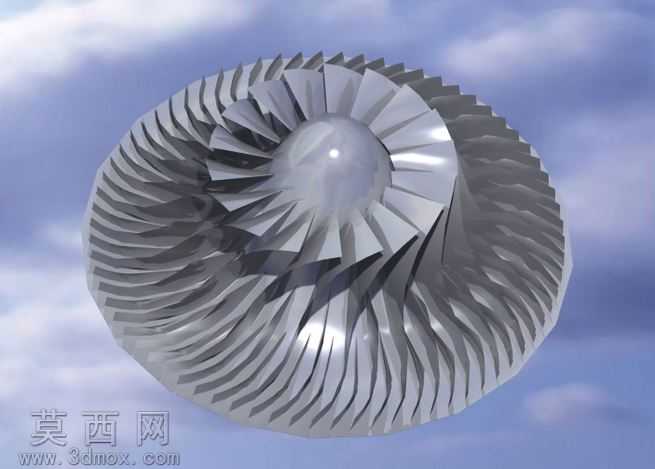

本作品为面向反应涡轮机应用场景打造的概念叶轮三维设计，整体建模过程依托专业三维CAD软件完成，从流体动力学基础原理出发，围绕反应涡轮机的能量转换需求搭建整体结构框架。建模初期先完成叶轮核心轮毂的参数化构建，采用流线型球冠式轮毂前端造型，有效降低流体进入叶轮通道时的正面冲击阻力，轮毂主体采用渐变锥度结构，从前端进气端向后侧连接端平滑过渡，为叶片阵列提供稳定的安装基准。叶片部分采用空间扭曲曲面造型设计，每一片叶片的型线都经过多段曲率拟合，从轮毂根部到轮缘位置的叶片安装角呈线性渐变，既保证流体在叶片通道内能够完成顺畅的能量转换，也兼顾了结构本身的力学合理性，叶片前缘做了薄化圆弧处理，尾缘则采用微收窄设计，减少流体脱离叶片时的尾迹涡流损失。整体叶片采用环形整列方式排布，阵列过程严格保证相邻叶片间的流道宽度均匀一致，避免出现流道突变引发的流体紊流问题。渲染阶段采用金属质感材质赋予叶轮整体，模拟高温合金基材的哑光金属光泽，对叶片曲面的高光反射做了精细化调整，能够清晰呈现叶片型面的流畅曲率变化，背景采用淡蓝色渐变天空环境，搭配柔和的环境光效，突出叶轮本身的精密工业质感。设计过程中充分考虑反应涡轮机的工作特性，叶轮整体结构采用一体化设计思路，减少分体连接带来的结构强度短板，叶片与轮毂的连接位置做了平滑圆角过渡，避免应力集中问题，既满足概念设计的创新性表达，也兼顾了实际工业应用场景下的结构可行性，整体造型兼具工业设计的美感与流体机械的功能合理性，可作为涡轮机相关设计的概念参考方案。
