轻量化辐条式模具链轮结构设计

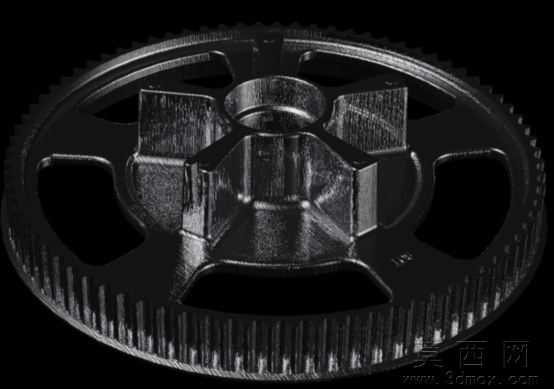

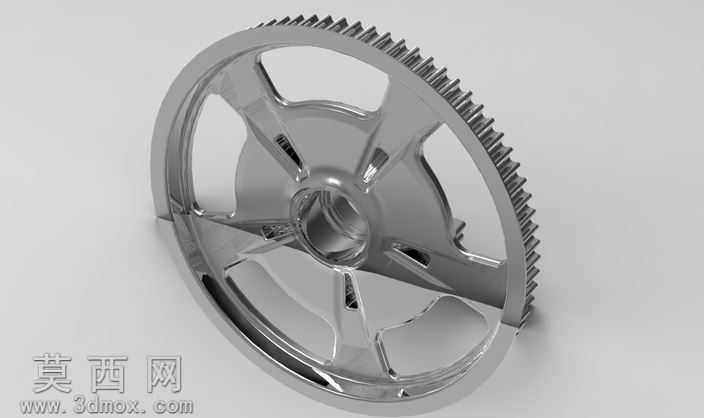

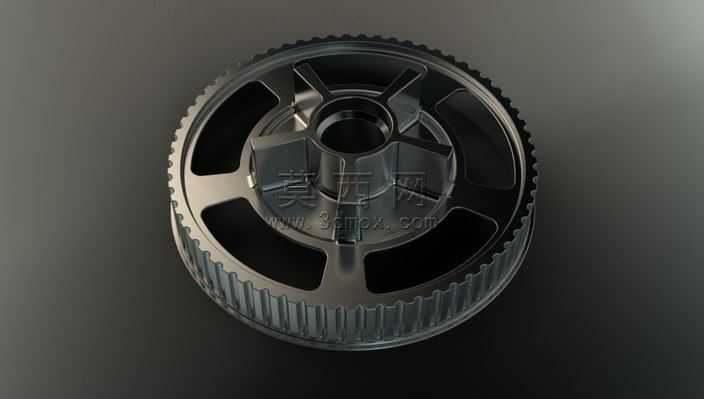

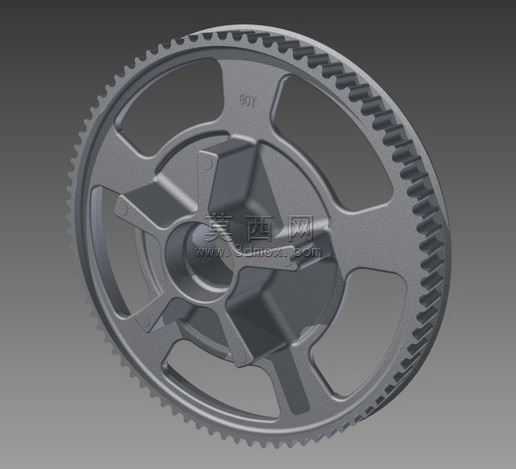

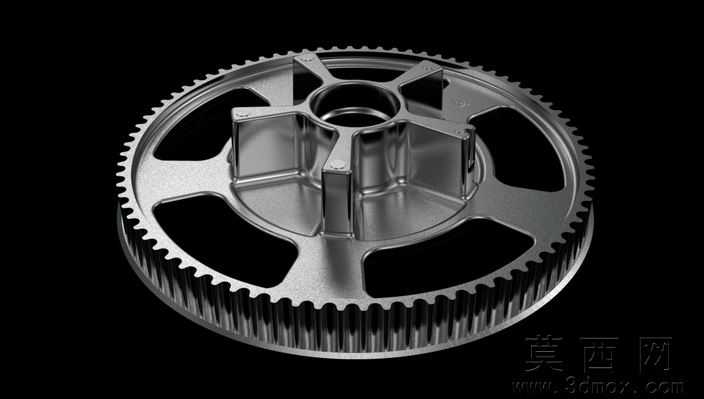

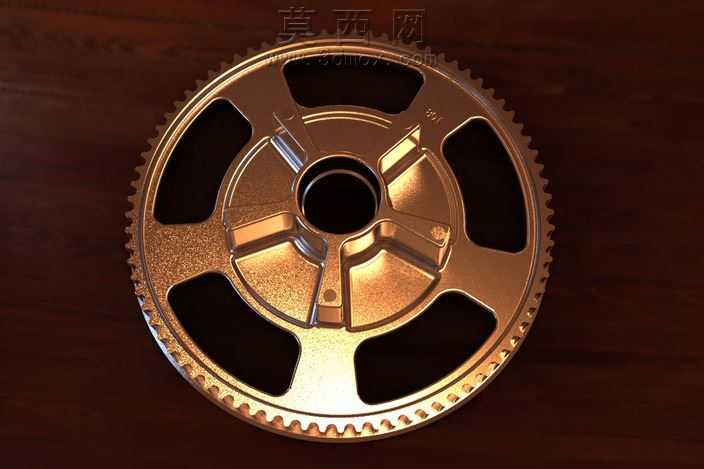

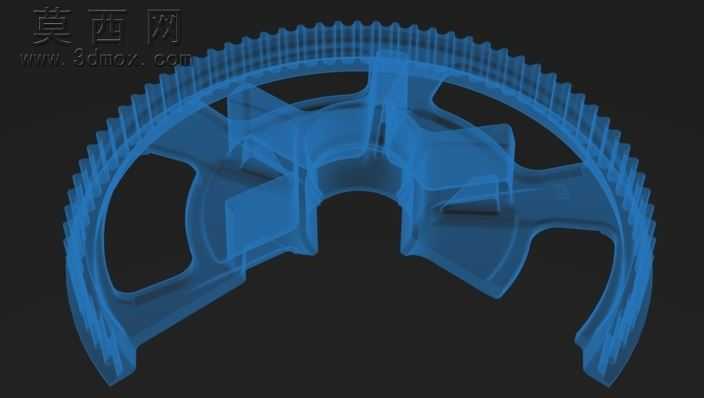

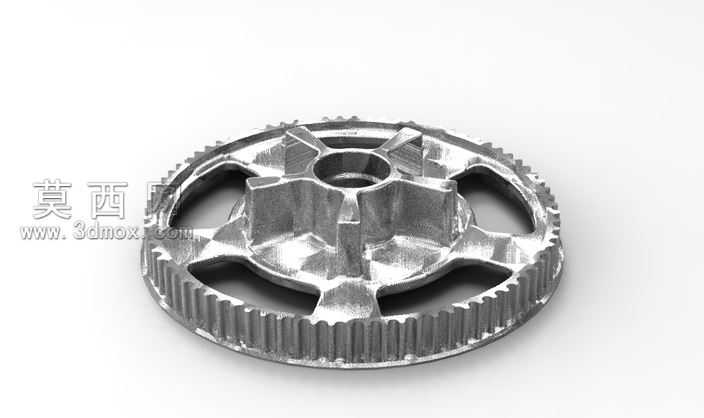

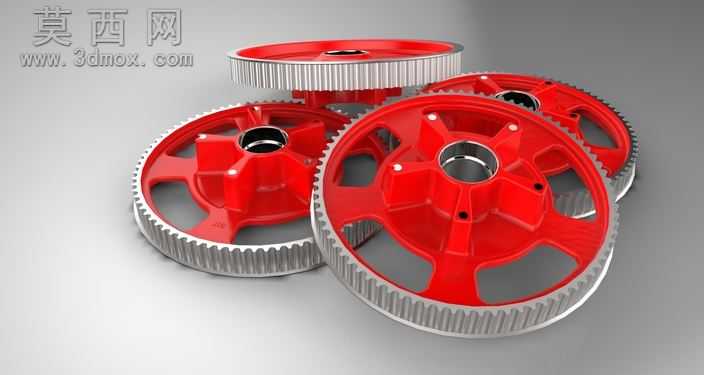

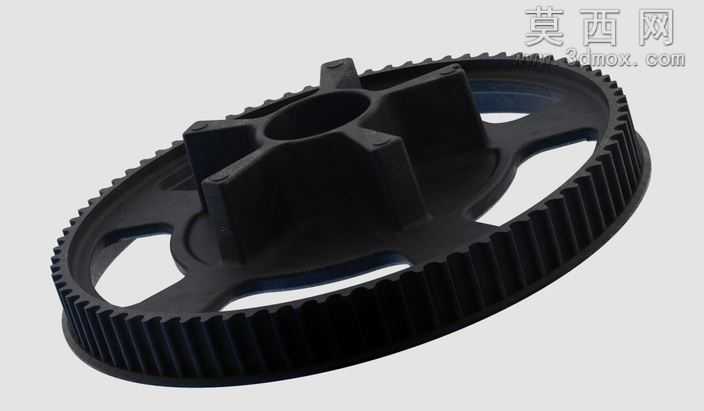

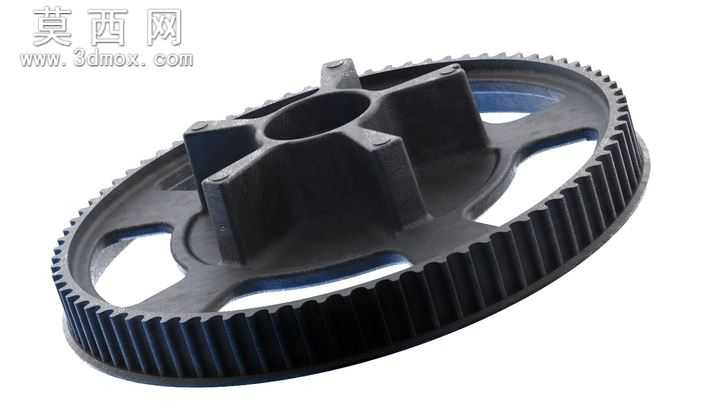

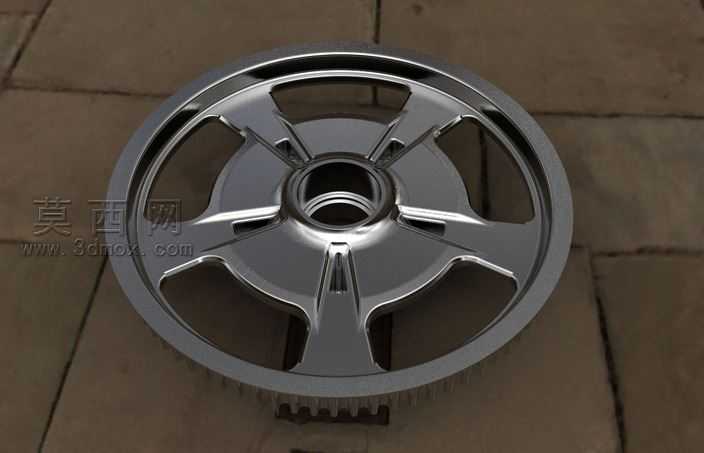

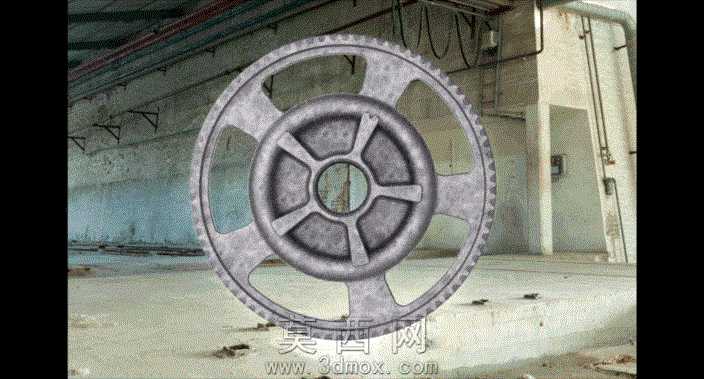

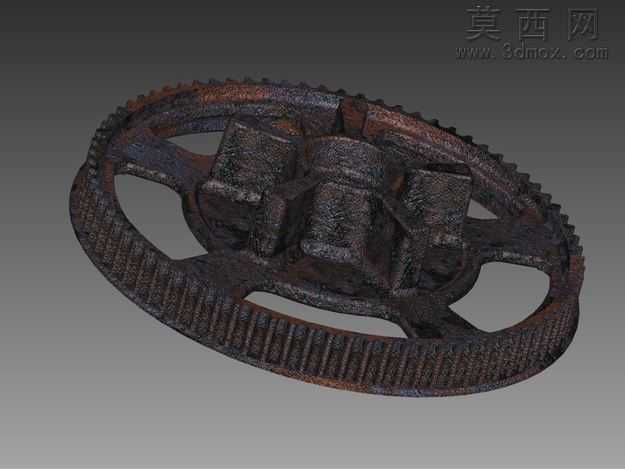

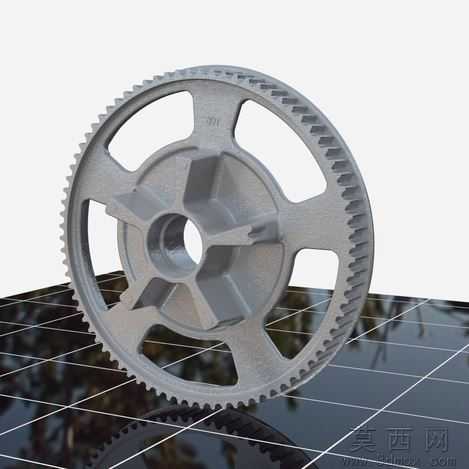

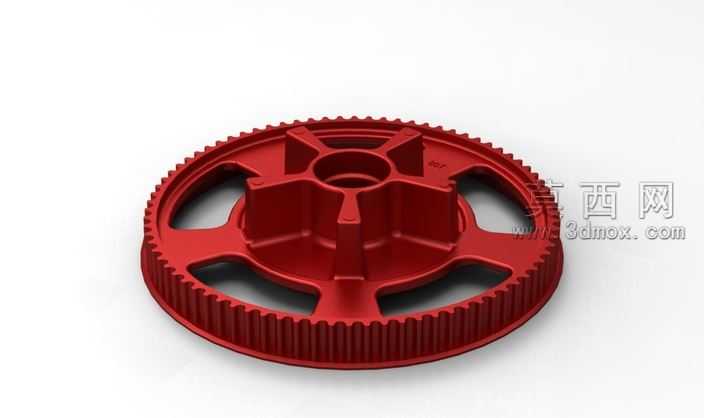

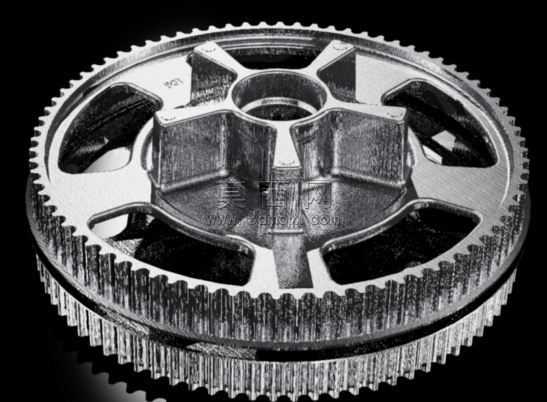

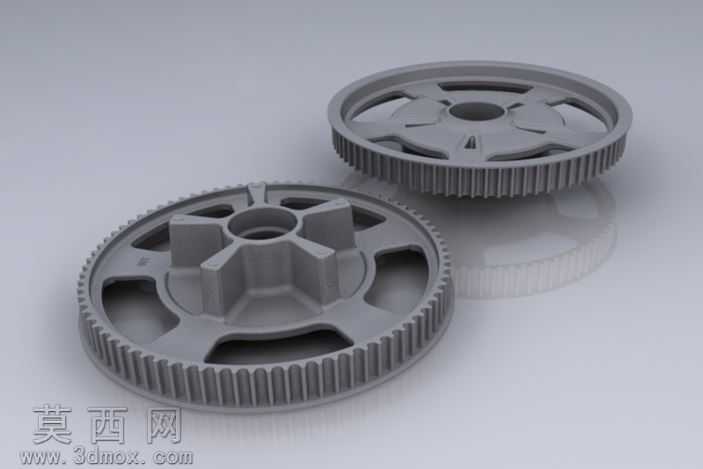

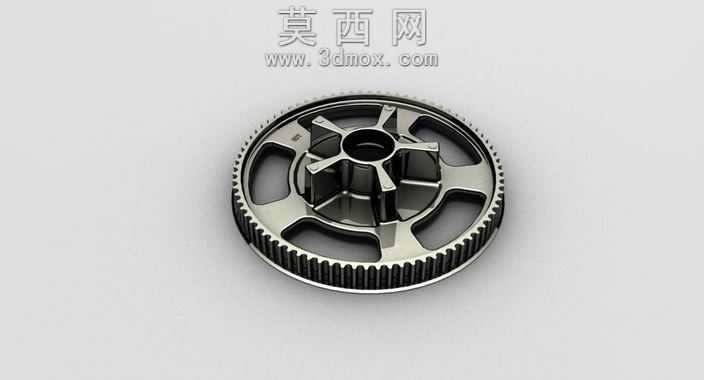

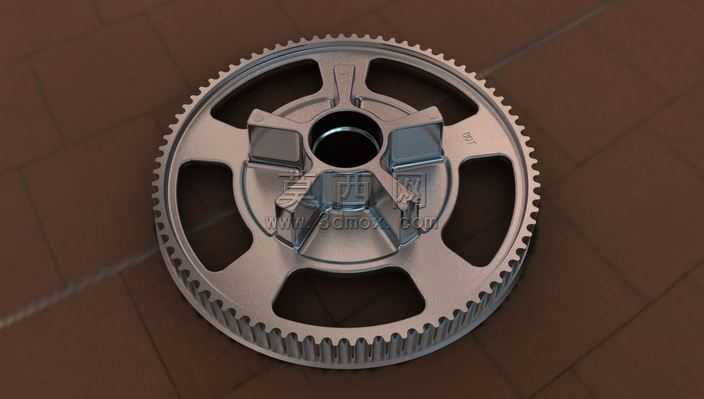

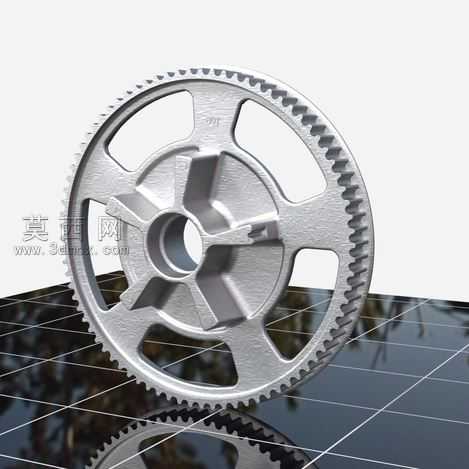

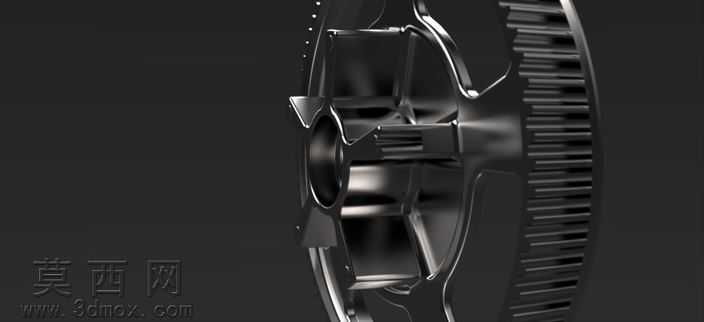

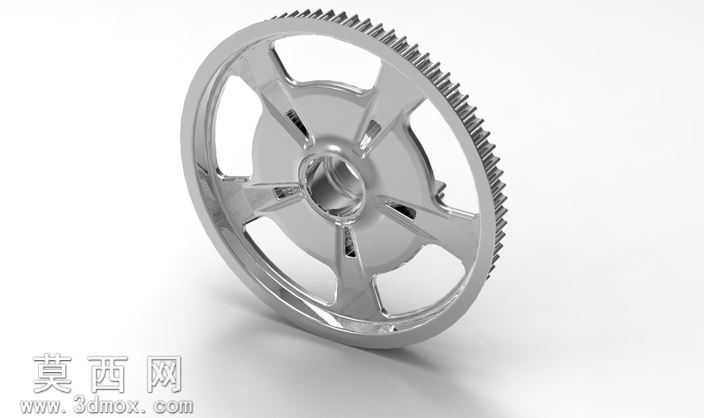

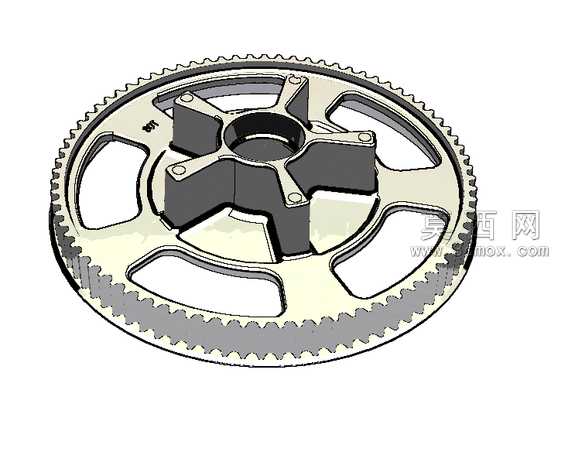

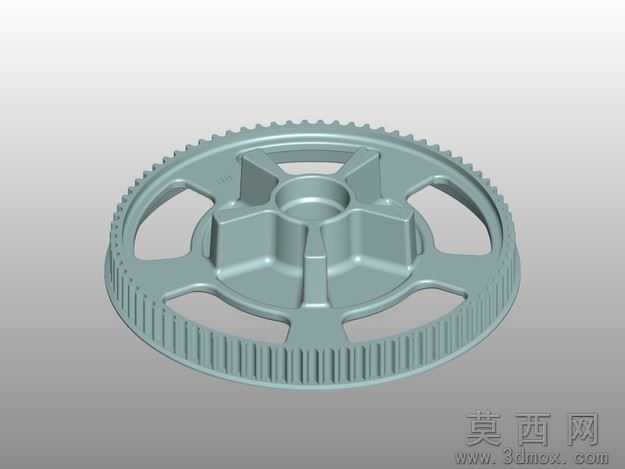

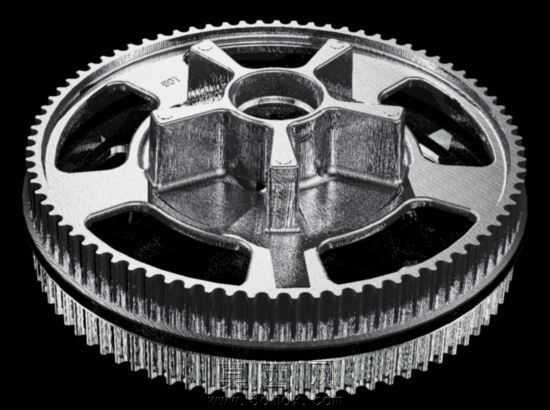

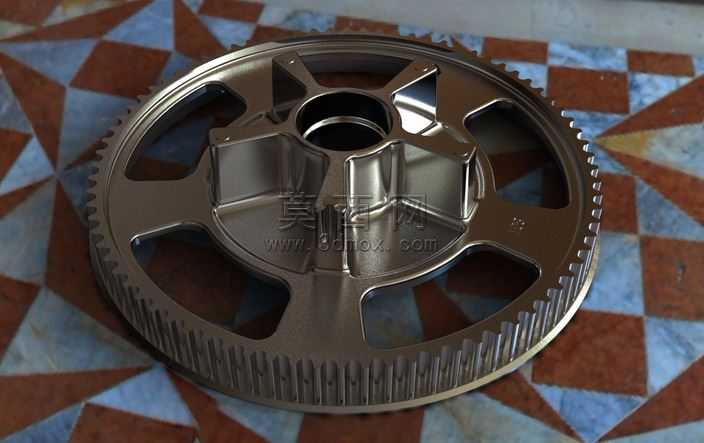

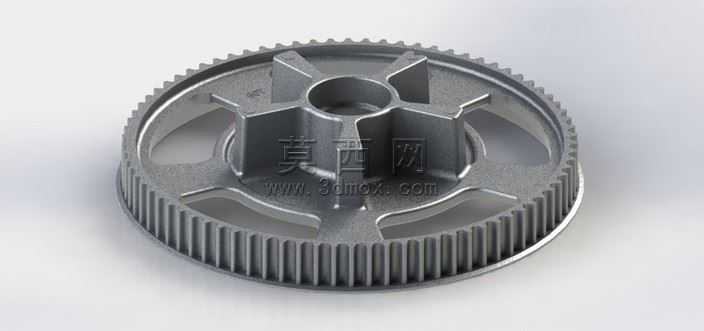

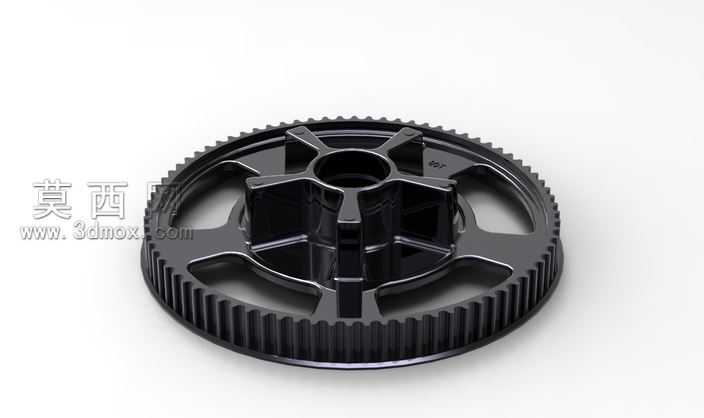

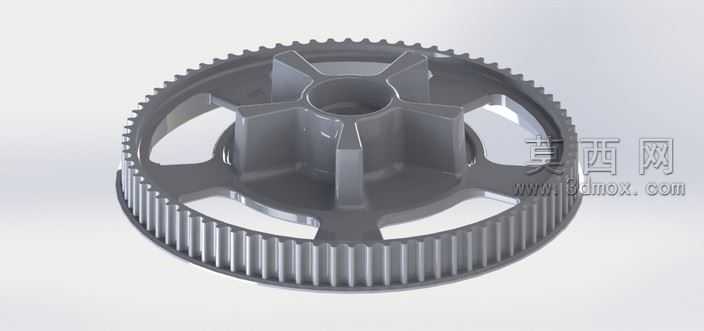

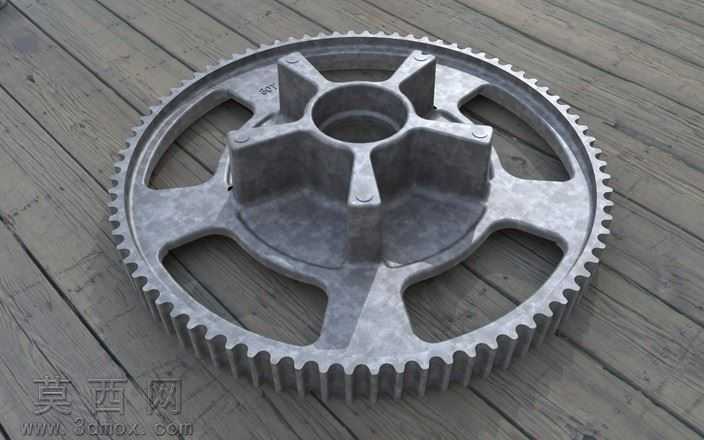

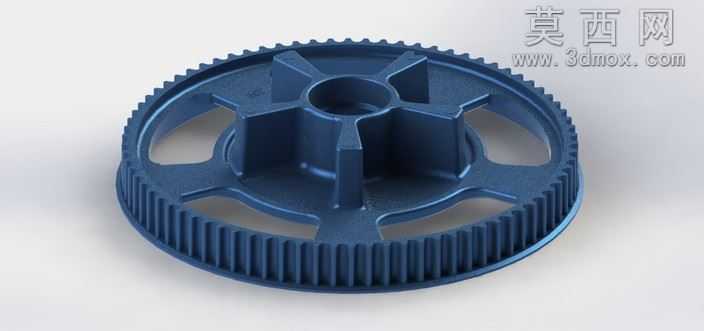

本模具链轮采用三维参数化建模方式完成整体设计，建模过程中首先以链轮节圆、齿根圆、齿顶圆参数为基准，通过齿形轮廓方程精准绘制单个轮齿截面，通过圆周阵列完成整圈轮齿的排布，保证每一个齿的齿距、齿形角完全一致，满足链传动的啮合精度要求。轮体主体采用轻量化辐条式结构设计，中心设置带定位台阶的安装轴孔，轴孔周边设计六处径向加强筋连接中心轮毂与外圈轮缘，筋条之间开设六处对称的镂空减重孔，在保证轮体整体结构强度、抗扭刚度的前提下，大幅降低零件自身重量，减少传动过程中的转动惯量，提升传动响应速度。轮体外缘的轮齿部分做了等厚度的齿宽设计，齿根位置做了小圆角过渡处理，避免应力集中导致的齿部断裂问题，适配模具设备内的精密链传动工况。材质渲染阶段采用哑光金属质感的工程合金材质，模拟粉末冶金或高强度铸钢的表面质感，对轮齿表面、加强筋棱边做了细微的倒角光影处理，还原真实机加工零件的边缘细节，渲染时采用柔和的漫反射光源，清晰呈现轮体的结构层次，包括轮毂的台阶结构、辐条的过渡曲面、轮齿的细密齿形都能清晰展现。设计过程中充分考虑模具传动场景的使用需求，既保证链轮与链条啮合的传动精度，又通过对称式的辐条结构保证轮体高速转动时的动平衡性能，中心轴孔的定位台阶可实现与传动轴的精准装配，减少装配误差带来的传动抖动，整体结构紧凑，受力分布均匀，适合模具设备内长时间稳定运行的传动场景，建模时所有特征均采用全参数化驱动，可根据不同的链号、传动比需求快速调整齿形参数、轮体直径、辐条厚度等尺寸，提升设计复用效率。
