工业除尘用方管重锤式阻尼装置

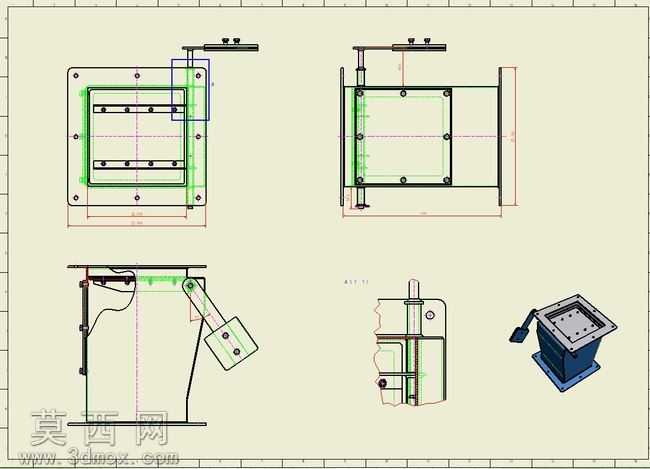

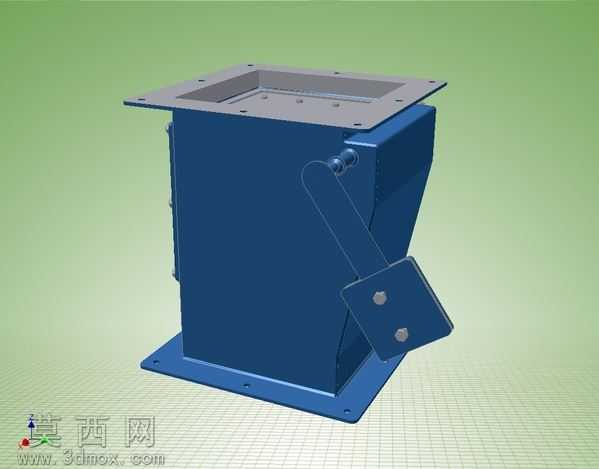

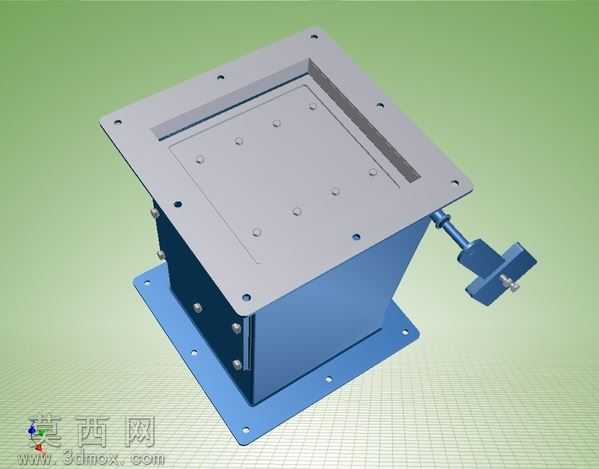

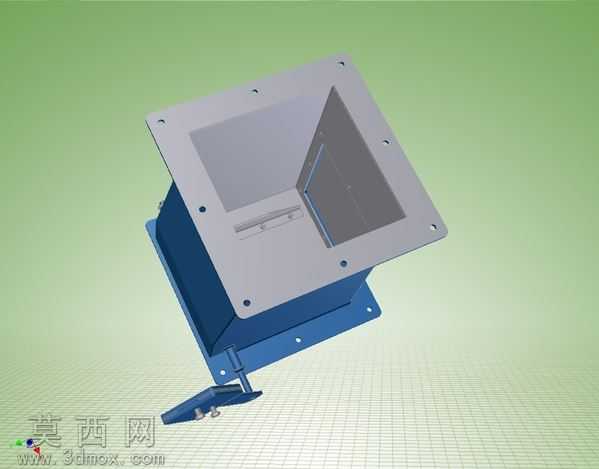

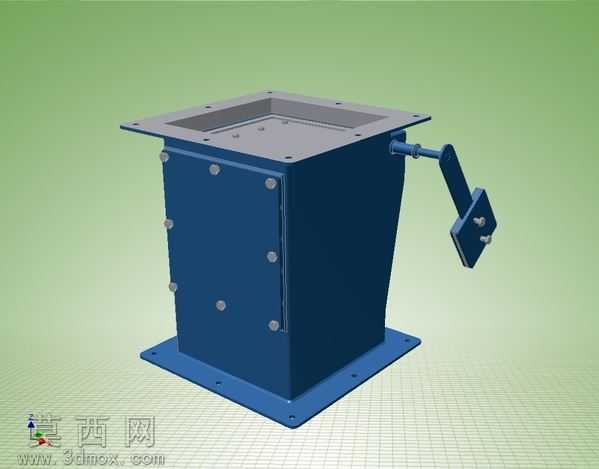

本模型为工业除尘系统配套的方管阻尼装置，采用Autodesk Inventor完成全参数化三维建模，建模过程严格遵循钣金加工与机械装配的工艺规范，所有零件均建立独立参数化特征，可根据实际风管通径尺寸快速调整对应规格，适配不同风量的除尘管路安装需求。模型整体采用方管立式结构，主体外壳为折弯焊接成型的钣金箱体，上下两端分别设计带安装孔的方形连接法兰，上端法兰用于对接除尘系统的上方进风方管，下端法兰用于固定安装或对接下方出风管路，法兰孔位均按通用通风管道安装标准排布，保证现场安装的互换性。箱体侧面设置外置式重锤调节机构，由伸出箱体的转轴、摆臂与配重重锤组成，重锤表面设置防滑紧固结构，可根据管路所需的阻尼阈值调整重锤在摆臂上的固定位置，实现不同的启闭压力设定，无需额外配置气动或电动执行元件，依靠重力即可实现阀板的自动复位与阻尼调节，结构简单可靠，后期维护成本极低。模型渲染阶段为主体钣金外壳赋予哑光深蓝色工业喷塑材质，连接法兰赋予镀锌钢板金属材质，重锤与摆臂赋予铸铁哑光金属材质，背景采用浅绿渐变配网格地面的工业渲染场景，清晰呈现装置的整体外观与结构细节。建模过程中对箱体内部的阀板转动结构、转轴密封结构、侧边检修盖板的螺栓连接结构均做了完整还原，侧边检修盖板通过均匀排布的螺栓与箱体主体连接，可在设备维护时快速拆卸，检查内部阀板的磨损情况。该阻尼装置主要安装在工业除尘系统的分支方管管路中，用于平衡各支路的通风阻力，调节管路风量分配，同时可在系统停机时依靠重锤重力自动关闭管路，避免管道内积尘倒灌，广泛适配木工除尘、车间粉尘收集、工业废气处理等各类除尘通风场景，模型完整保留了各零件的装配约束关系，可直接用于工程出图、装配模拟与方案展示。
