电动煤气清洗系统锅炉成套装置

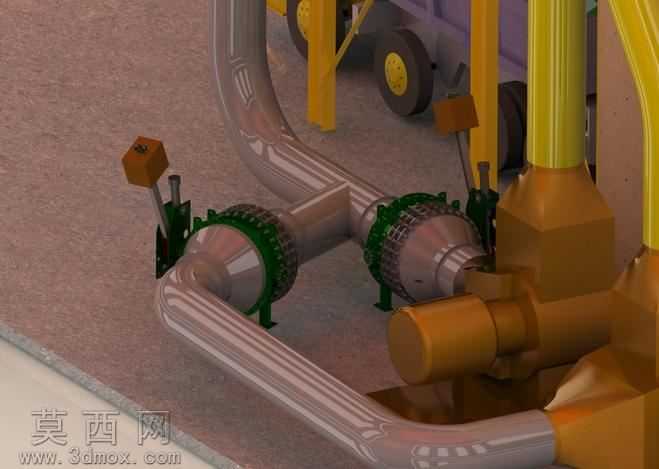

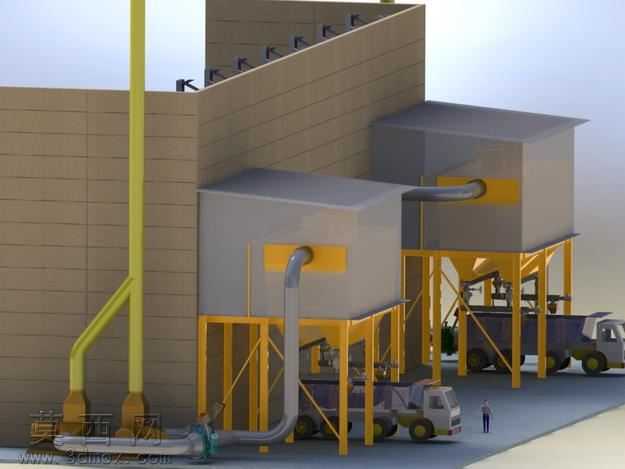

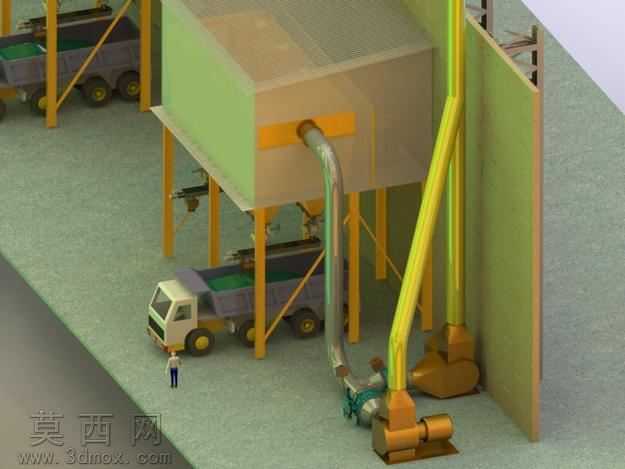

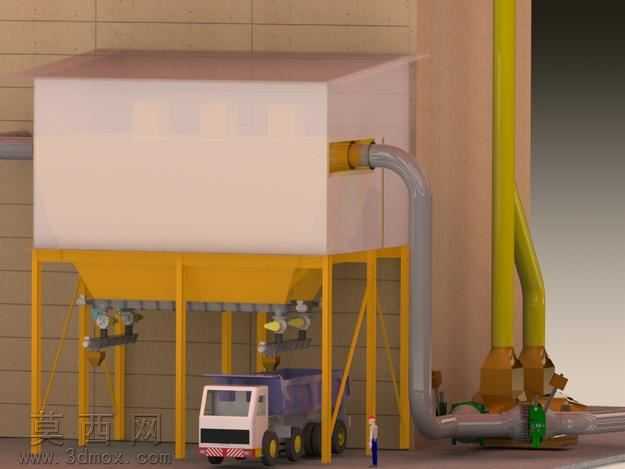

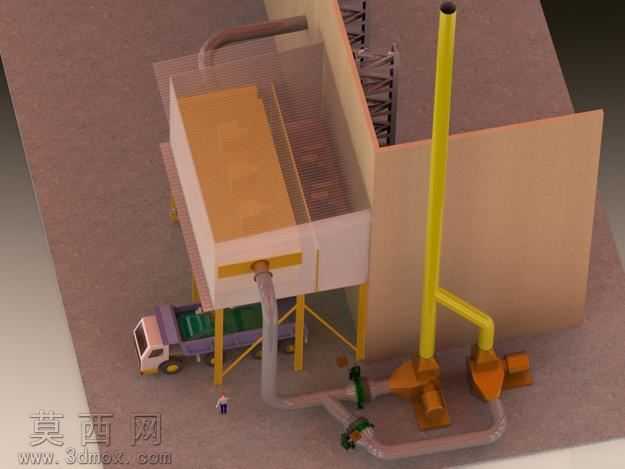

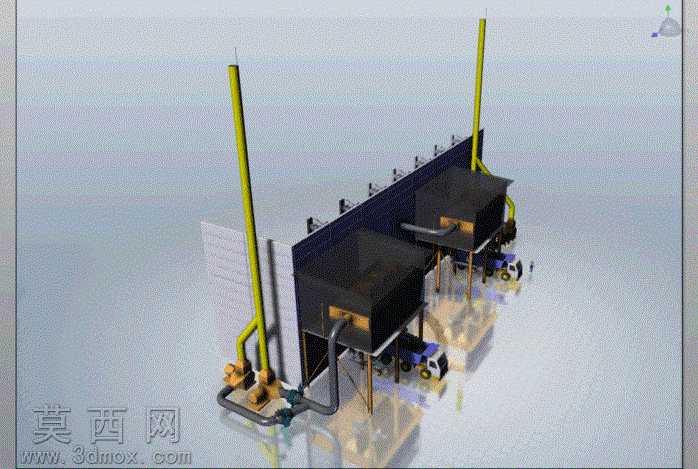

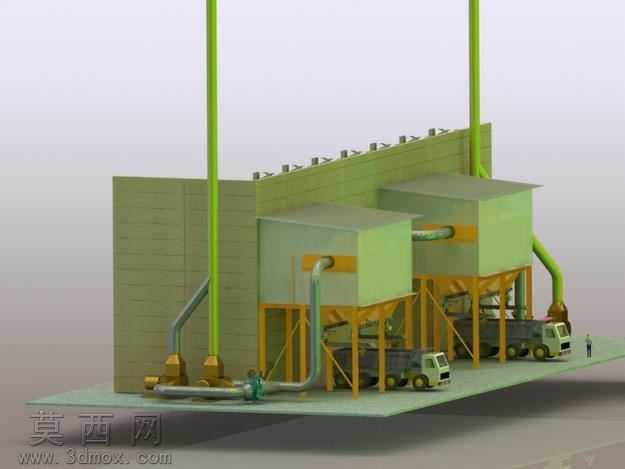

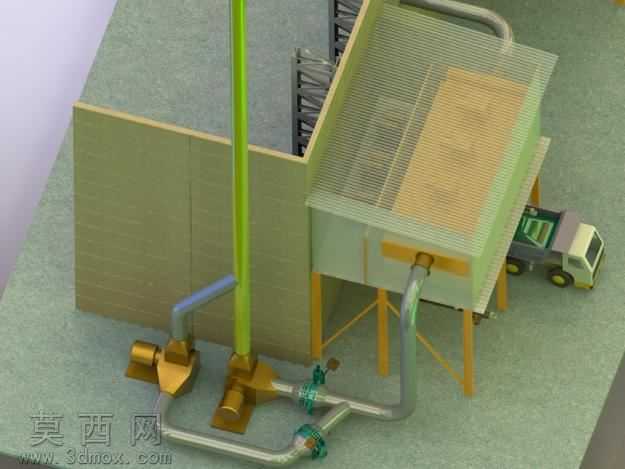

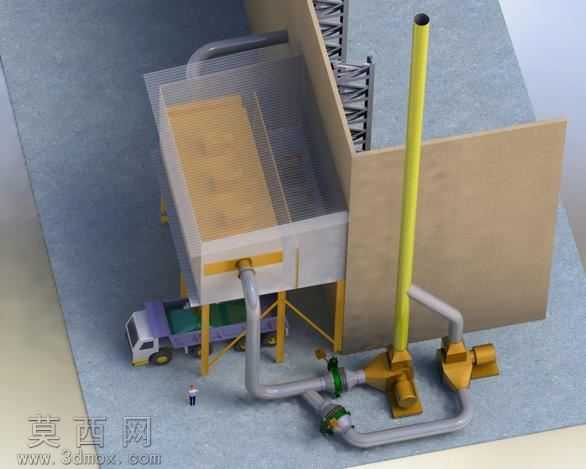

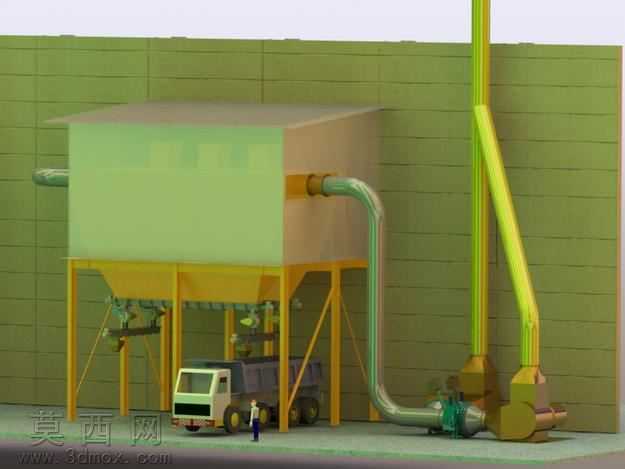

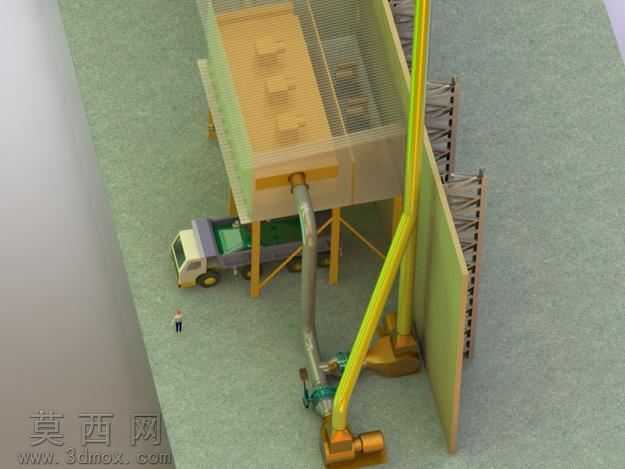

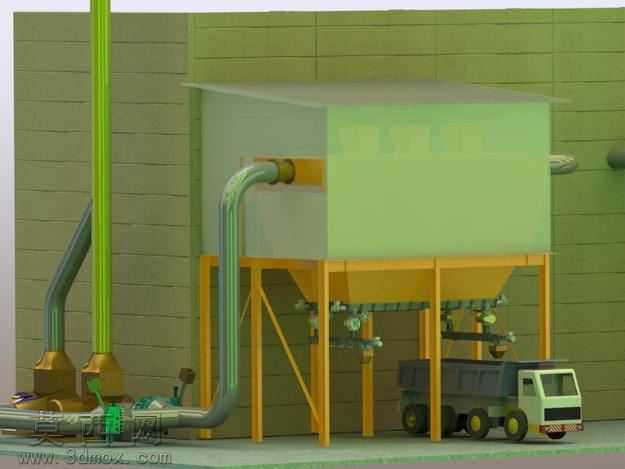

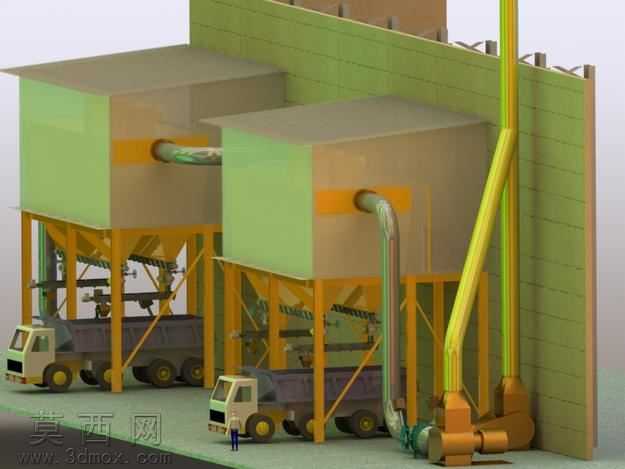

本套三维模型采用SolidWorks进行全参数化建模，完整还原电动煤气清洗系统配套锅炉的整体结构与附属组件。建模过程中严格遵循工业设备实际尺寸比例，对锅炉主体、立式排气管道、连接管路、底部支撑钢架、配套动力单元等部件逐一进行特征建模，通过拉伸、旋转、扫描、钣金特征等命令完成各零件的结构搭建，确保每一处连接法兰、管道弯头、阀门接口的尺寸精度与实际工业标准一致。渲染阶段采用金属哑光材质模拟锅炉主体的钢制外壳，搭配亮黄色警示材质表现竖向排气管道，灰色磨砂材质还原输送管道的金属质感，地面添加高反射镜面效果模拟工业厂房的环氧地坪，通过三点布光方案突出设备的结构层次与空间立体感，清晰展现各组件的装配位置与连接关系。模型完整呈现了系统的设计思路：以锅炉主体为核心，左侧布置煤气清洗输入管路，通过多组弯头、阀门组件将待处理煤气导入锅炉处理单元，顶部设置两根竖向排气管道用于处理后气体的排放，底部采用型钢焊接支撑钢架将主体设备架高，预留出底部管路与配套转运单元的安装空间，钢架旁设置的小型动力单元为清洗系统提供动力输送支持。整套模型装配逻辑清晰，各部件间添加了正确的配合约束，可实现整体结构的干涉检查与运动模拟，完整还原了电动煤气清洗锅炉系统的工作流程布局，直观体现了设备高净化效率、结构紧凑、安装维护便捷的设计特点，清晰展示了管路走向、支撑结构与功能单元的布局逻辑，可用于设备结构展示、安装指导演示与方案沟通使用。
