汽车转向连接柱三维结构设计

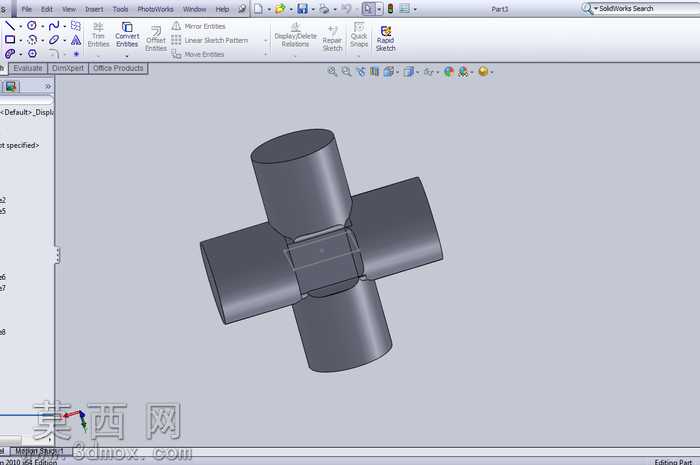

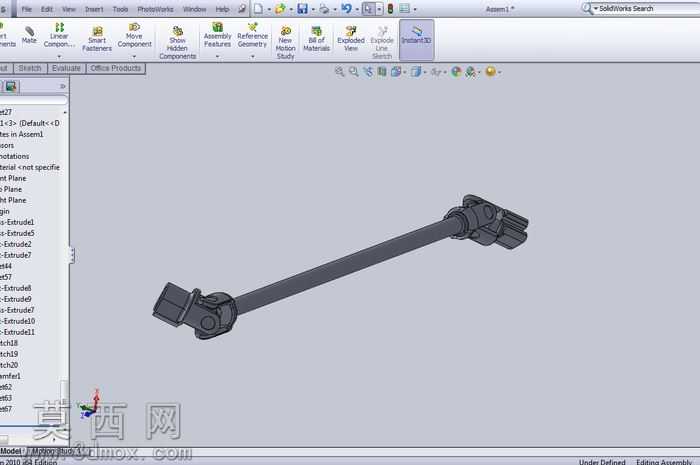

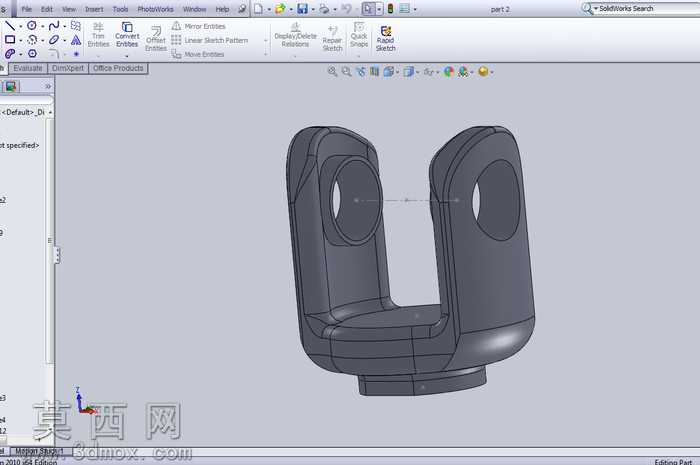

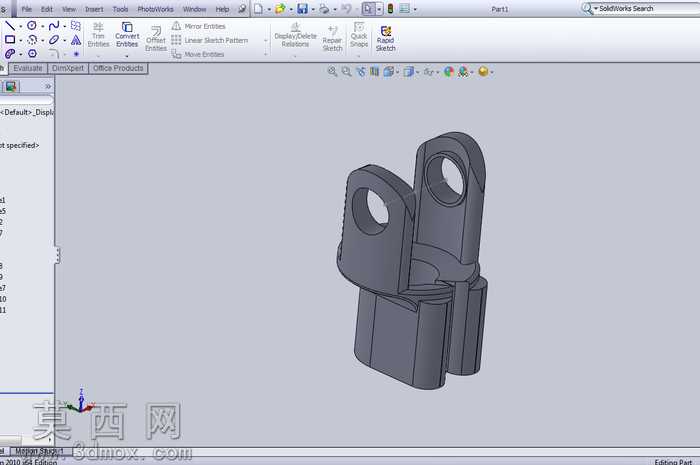

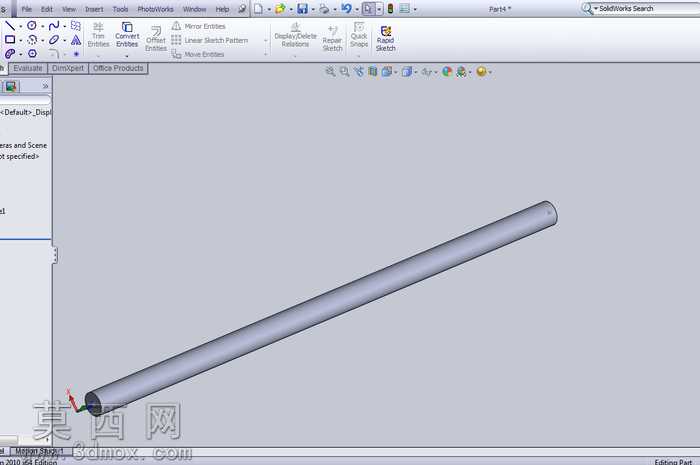

本作品为汽车转向系统核心连接部件转向柱的三维参数化建模成果，建模过程依托三维机械设计软件完成，全程遵循汽车转向系统的实际装配逻辑与功能需求开展设计。建模初期先梳理转向柱的功能定位：该部件承担转向力矩传递、转向操作角度传导的核心作用，需要同时连接方向盘端的操作输入结构与转向器端的动力输出结构，因此整体采用长轴式主体搭配两端连接接头的结构布局。主体轴段建模时采用拉伸凸台命令生成基础杆体，考虑到实际使用中的抗扭强度需求，轴段截面采用等直径实心圆柱设计，保证力矩传递过程中的结构刚性，避免转向操作时出现形变滞后影响操控精度。两端连接接头部分采用多特征组合建模方式，针对输入端的连接结构，通过拉伸、切除命令打造出与方向盘下转向轴匹配的卡槽结构，卡槽的尺寸公差严格按照装配配合要求设定，保证装配后无旷量；输出端接头则设计为叉形连接结构，通过凸台拉伸、圆角处理、孔位切除打造出与转向万向节匹配的连接耳，连接耳上预留的销轴安装孔位同轴度经过严格校验，保证转向过程中力矩传递的平顺性，避免出现卡滞问题。材质设定上，主体轴段赋予高强度合金钢材质，模拟实际零部件的金属质感，表面做哑光金属处理还原真实钢材的表面肌理；两端连接接头同样采用合金结构钢材质，对接头的棱角位置做圆角过渡处理，既符合实际加工的工艺要求，避免应力集中问题，也让模型视觉效果更贴近真实工业零部件。建模过程中对所有装配配合面做了配合校验，保证两端接头与轴段的同轴度符合设计要求，所有连接孔位的位置度误差控制在合理范围内，整体模型完整还原了转向柱的真实结构形态，可用于转向系统的装配模拟、结构受力分析以及相关教学演示场景，清晰展现转向柱从操作输入到力矩输出的完整结构逻辑，每个特征的构建都围绕实际功能需求展开，没有冗余设计，充分兼顾了结构强度、装配可行性与实际使用的可靠性要求。
