多挡位传动齿轮轴组件三维结构设计

项目分类:通用机械零部件 发布时间:2015-06-06 ID:72629
  • 多挡位传动齿轮轴组件三维结构设计
  • 多挡位传动齿轮轴组件三维结构设计
  • 多挡位传动齿轮轴组件三维结构设计
  • 多挡位传动齿轮轴组件三维结构设计
  • 多挡位传动齿轮轴组件三维结构设计
  • 多挡位传动齿轮轴组件三维结构设计
  • 多挡位传动齿轮轴组件三维结构设计
  • 多挡位传动齿轮轴组件三维结构设计
  • 多挡位传动齿轮轴组件三维结构设计
  • 多挡位传动齿轮轴组件三维结构设计
  • 多挡位传动齿轮轴组件三维结构设计
  • 多挡位传动齿轮轴组件三维结构设计
  • 多挡位传动齿轮轴组件三维结构设计
  • 多挡位传动齿轮轴组件三维结构设计
  • 多挡位传动齿轮轴组件三维结构设计
  • 多挡位传动齿轮轴组件三维结构设计
  • 多挡位传动齿轮轴组件三维结构设计
  • 多挡位传动齿轮轴组件三维结构设计
  • 多挡位传动齿轮轴组件三维结构设计

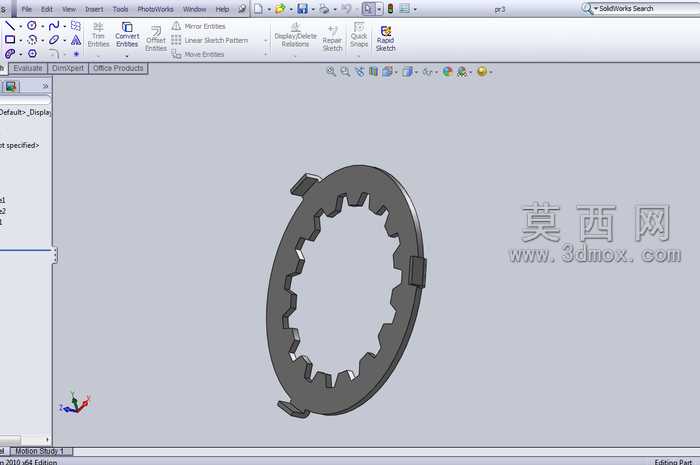

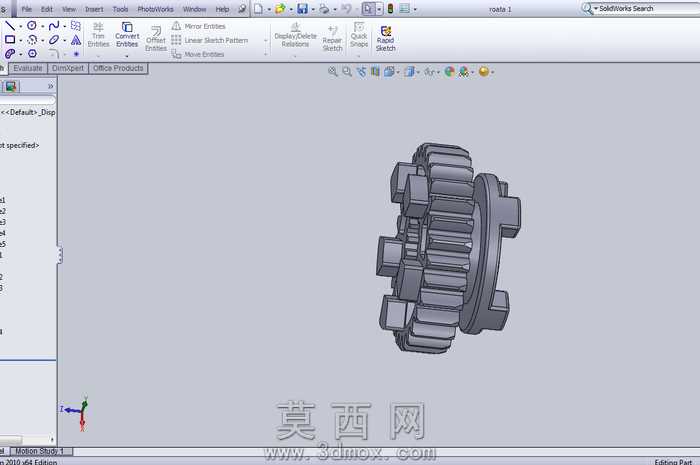

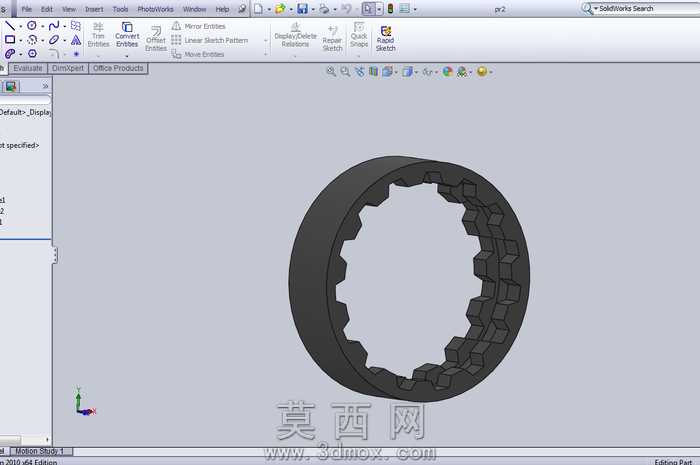

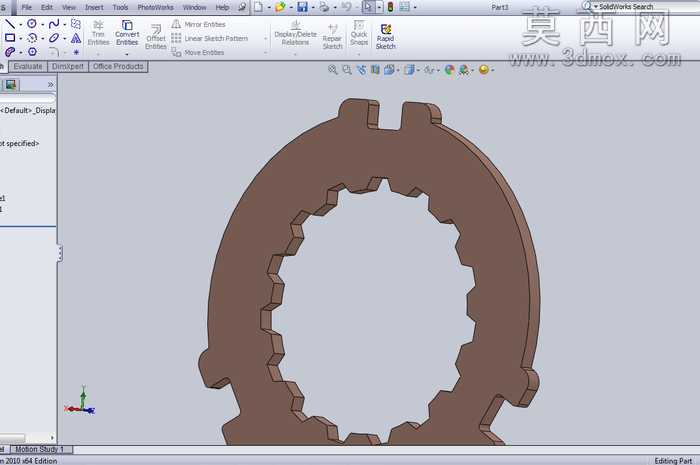

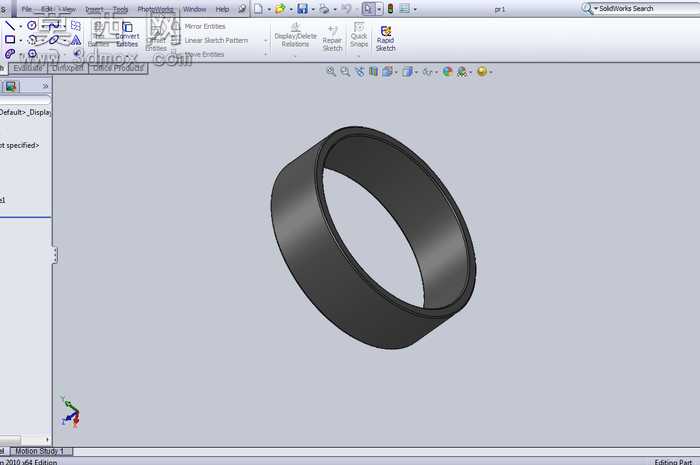

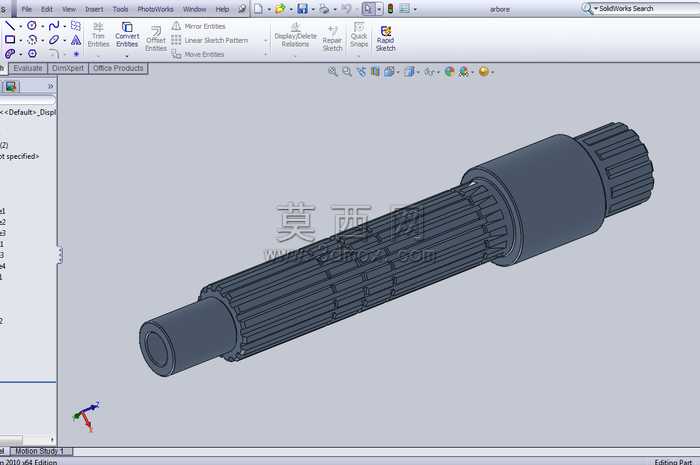

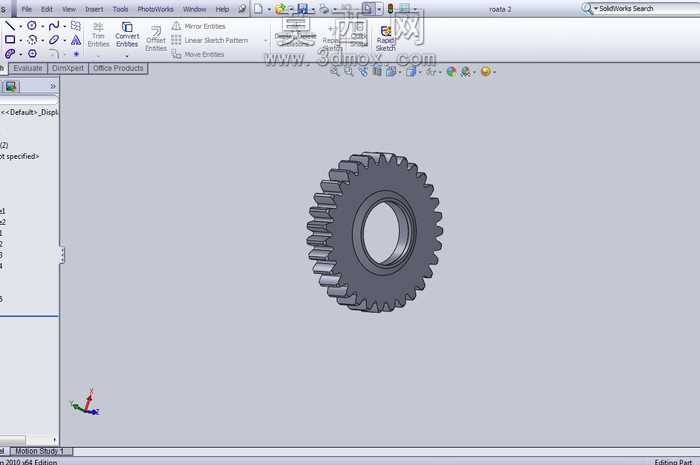

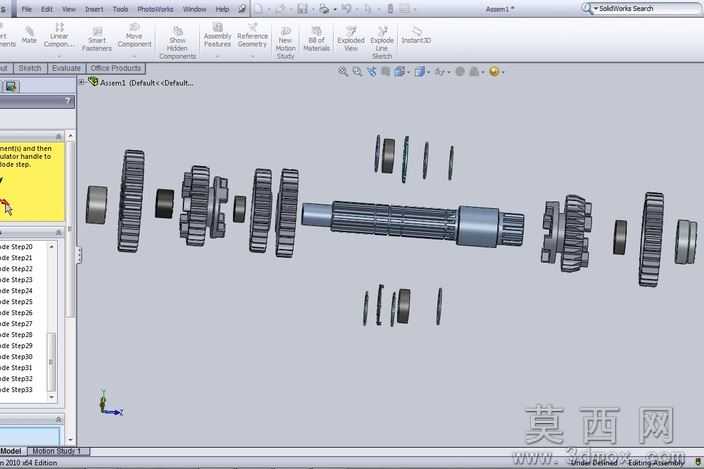

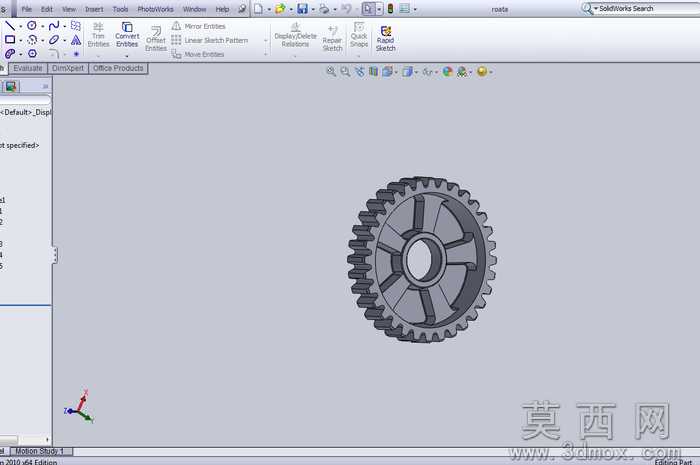

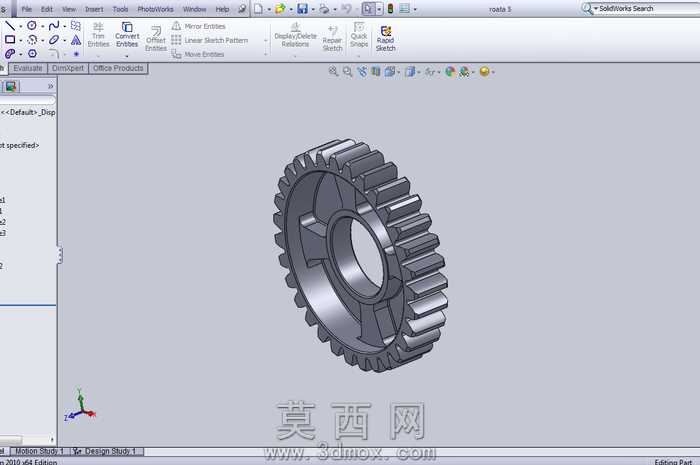

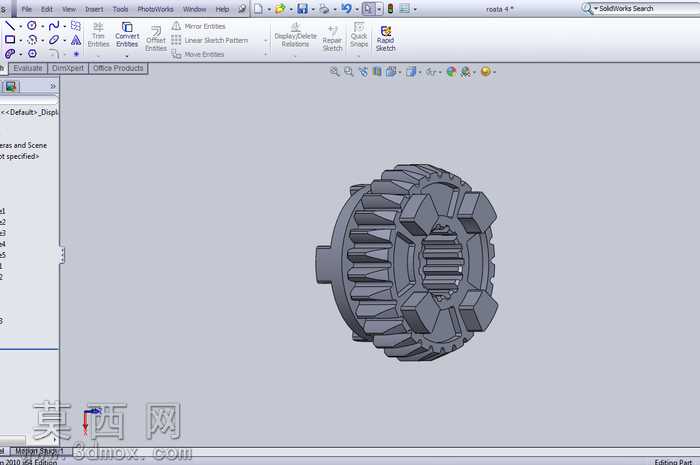

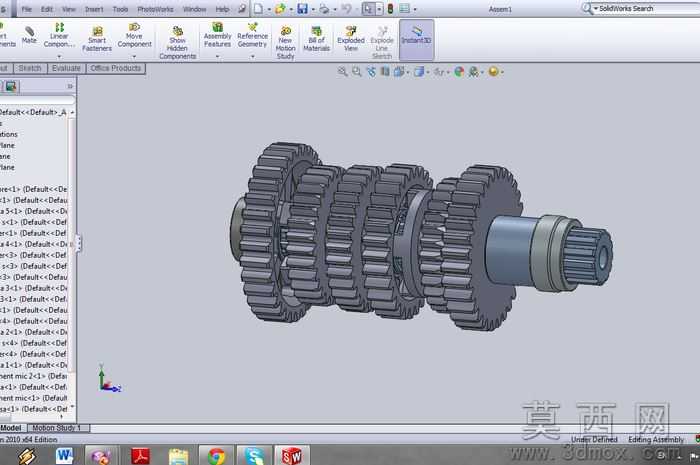

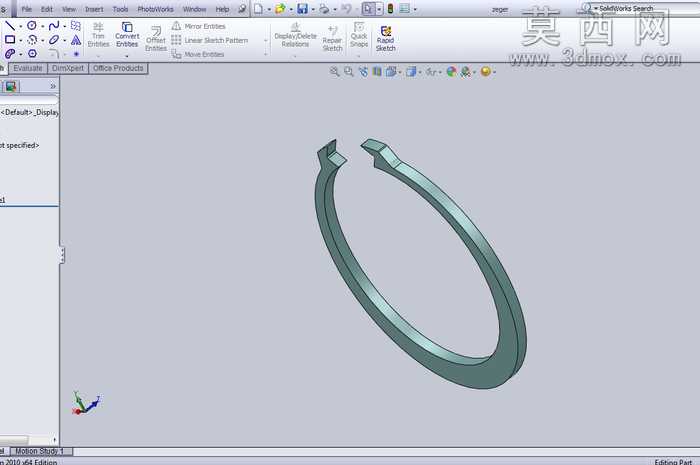

本作品为多挡位传动齿轮轴组件的三维建模成果,建模过程严格遵循机械传动设计的规范逻辑,首先完成基准轴的定位搭建,以中心轴线为全局设计基准,依次排布不同模数、齿数的传动齿轮与轴段结构。建模阶段先绘制各齿轮的齿廓渐开线草图,通过拉伸、阵列特征完成单个齿轮的齿形构建,保证齿距、齿厚、齿顶高参数符合传动啮合标准,再根据挡位传动的速比需求,将不同规格的齿轮沿轴向按预设间距装配定位,同步完成轴上花键段、轴颈、定位凸台、卡环槽等结构的特征创建,各轴段直径、长度参数均匹配齿轮安装、轴承支撑、动力输出的装配要求。材质配置上,针对齿轮啮合工作面赋予合金结构钢材质,设置合适的表面粗糙度与金属光泽质感,对轴类基体部分统一赋予调质处理后的钢材材质表现,区分花键连接段的加工纹理,还原零件真实的机加工表面特征。结构设计层面,充分考虑多挡位传动的载荷传递路径,不同挡位齿轮与轴的连接方式根据受力大小分别设置为固定连接与空套配合,轴端的花键结构用于对接动力输出端,各齿轮之间预留换挡滑移间隙,定位凸台与卡环槽用于限制齿轮的轴向窜动,保证传动过程的稳定性。整体装配过程严格遵循同轴度公差要求,所有齿轮的分度圆均与中心轴线保持同轴,相邻齿轮的端面平行度符合装配规范,建模完成后通过干涉检查验证各零件之间无装配冲突,可直观展示多挡位齿轮轴的传动结构组成与装配关系,清晰呈现不同齿轮的排布逻辑与动力传递路径,为传动机构的结构验证、装配教学提供直观的三维可视化参考。
