XFX讯景双风扇台式机独立显卡结构

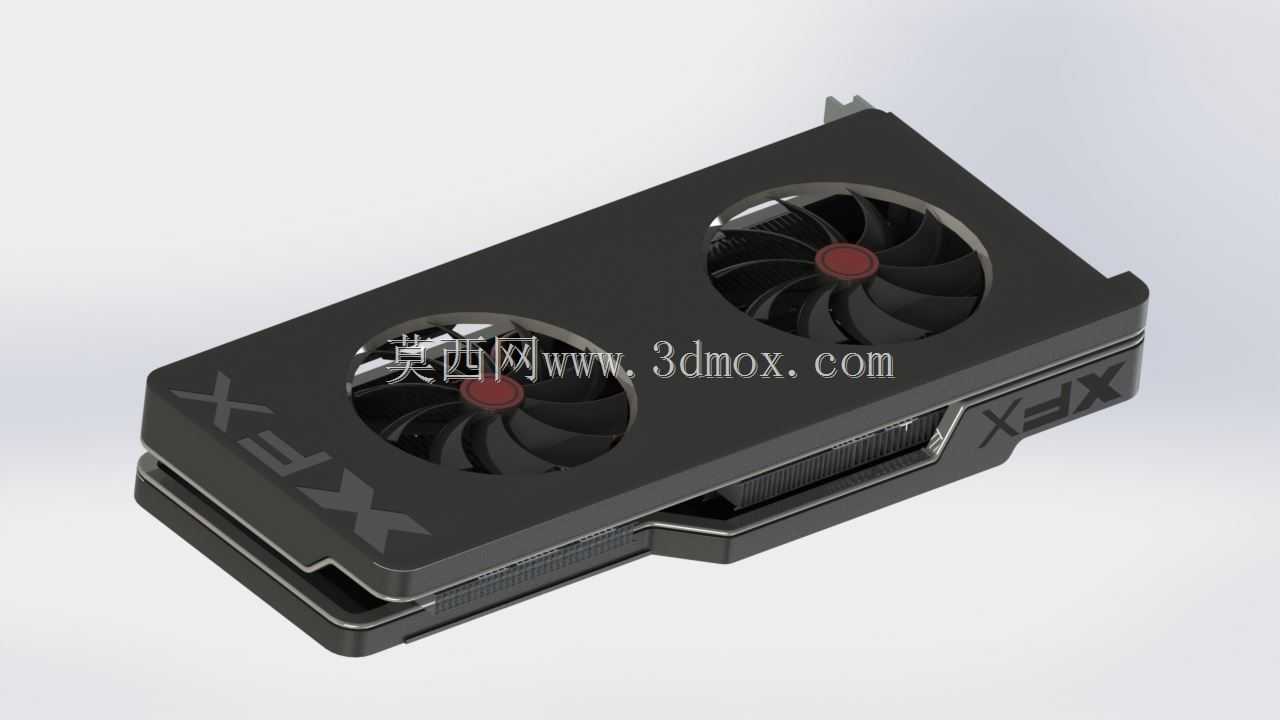

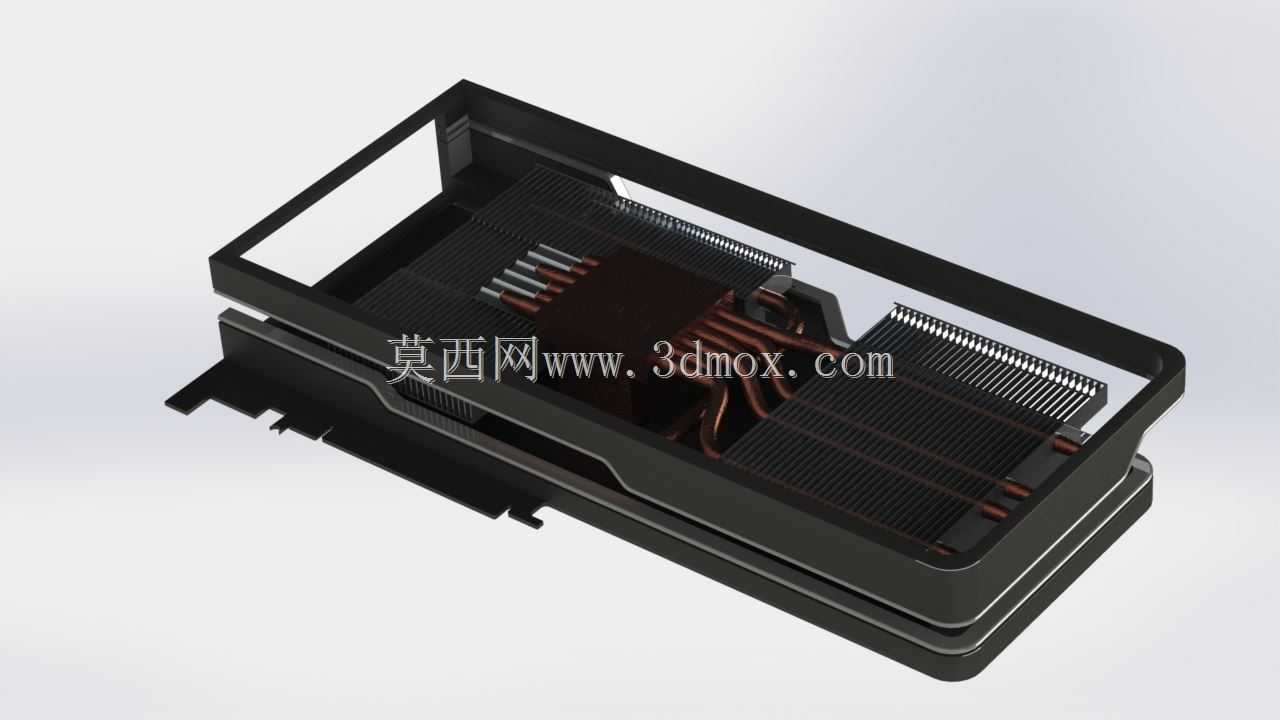

这款双风扇独立显卡的结构设计，首先围绕PC机箱内的安装边界做了适配考量，常规ATX、MATX机箱的PCIe插槽安装位预留了标准金手指对位结构，挡板处的输出接口区域严格遵循PCI扩展卡的通用安装尺寸，避免出现装机时挡板与机箱扩展位干涉、金手指无法完全插入主板插槽的问题。显卡整体外壳采用硬质工程塑料材质，表面做了磨砂哑光处理，既可以减少日常使用中的指纹残留与划痕，也能在风道构建中减少风阻。散热模块采用双滚珠轴承风扇布局，两个风扇的中心轴位置对应下方散热鳍片的核心导热区域，风扇扇叶采用不等距切割设计，运转时可以打散气流共振频率，降低高负载下的风噪表现。风扇下方的散热鳍片采用穿fin工艺与热管连接，热管直接贴合GPU核心与显存颗粒的表面，能够将核心运算产生的热量快速传导至整片鳍片区域，再通过风扇形成的定向气流将热量排出机箱内部。显卡侧面的XFX标识区域做了内嵌式结构处理，不会额外增加显卡的整体厚度，适配多卡并联安装时的间距要求，避免相邻显卡之间出现空间挤压。PCB板的布局围绕核心供电模块做了分区设计，供电元件集中在显卡靠近挡板的一侧，散热风道可以同时带走供电模块产生的热量，减少高负载下供电元件的温度堆积。显卡尾部做了斜切收边处理，既可以优化机箱内部的气流走向，也能避免安装时机箱内部走线与显卡边缘产生剐蹭。在实际应用场景中，这类显卡主要面向桌面级PC的图形渲染、游戏运算、通用计算等需求，结构设计上充分考虑了长期高负载运行的散热稳定性，安装固定点除了PCIe插槽的卡扣位，还在挡板处预留了标准螺丝固定孔，部分重载机箱场景下还可以通过显卡支架对显卡尾部进行辅助支撑，避免长期使用后PCB板出现弯曲变形。外壳上的风扇格栅开孔率经过匹配计算，既可以保证足够的进风量，也能阻挡较大的杂物进入散热模块内部，减少日常使用中灰尘在鳍片缝隙的堆积速度，延长散热模块的维护周期。显卡的供电接口设置在顶部靠前的位置，预留了足够的线材插拔空间，不会因为机箱内部空间紧凑出现供电线材弯折过度的问题。
