台式机侧吹式CPU风冷散热结构设计

　　在桌面级计算机硬件装配与散热系统选型场景中，CPU风冷散热器是保障处理器稳定运行的核心部件，这款侧吹式结构的散热装置，主要适配常规台式机主板的处理器安装位，承担处理器满载运行时的热量传导与扩散职能，避免核心因积热出现降频、触发过热保护等问题。从结构设计逻辑来看，该产品采用热管直触搭配穿片式鳍片组的成熟方案，六根铜质热管从底座区域垂直向上延伸，贯穿整组铝制散热鳍片，热管内部的相变工质可快速将处理器表面的热量传导至鳍片整体，搭配侧边挂载的轴流风扇形成定向风道，将鳍片蓄积的热量直接排出机箱内部，相比下压式散热结构，侧吹布局不会对主板周边的内存、供电模块区域形成气流遮挡，风道走向与机箱前后进出风方向匹配，能有效降低整机内部的积热概率。

　　在安装边界设计上，产品底部的金属扣具预留了对应主流主板孔位的调节余量，安装脚的高度经过匹配计算，不会与主板周边的高马甲内存、板载散热装甲产生空间干涉，鳍片组的整体宽度控制在常规ATX、MATX机箱的CPU散热限宽范围内，风扇采用钢丝卡扣固定，用户可根据实际风道需求调整风扇安装方向，也可额外加装风扇实现双风扇推挽式散热配置。鳍片组采用密集等距的冲压铝片结构，每片鳍片都做了折边强化处理，避免长期使用后出现鳍片变形倒伏影响通风效率的问题，热管与鳍片的结合位置采用胀接工艺保证接触紧密，减少接触热阻，风扇框架做了边角减震处理，运行时可降低震动传导带来的共振噪音。从实际应用角度，这类散热结构可覆盖主流功耗段的桌面处理器散热需求，

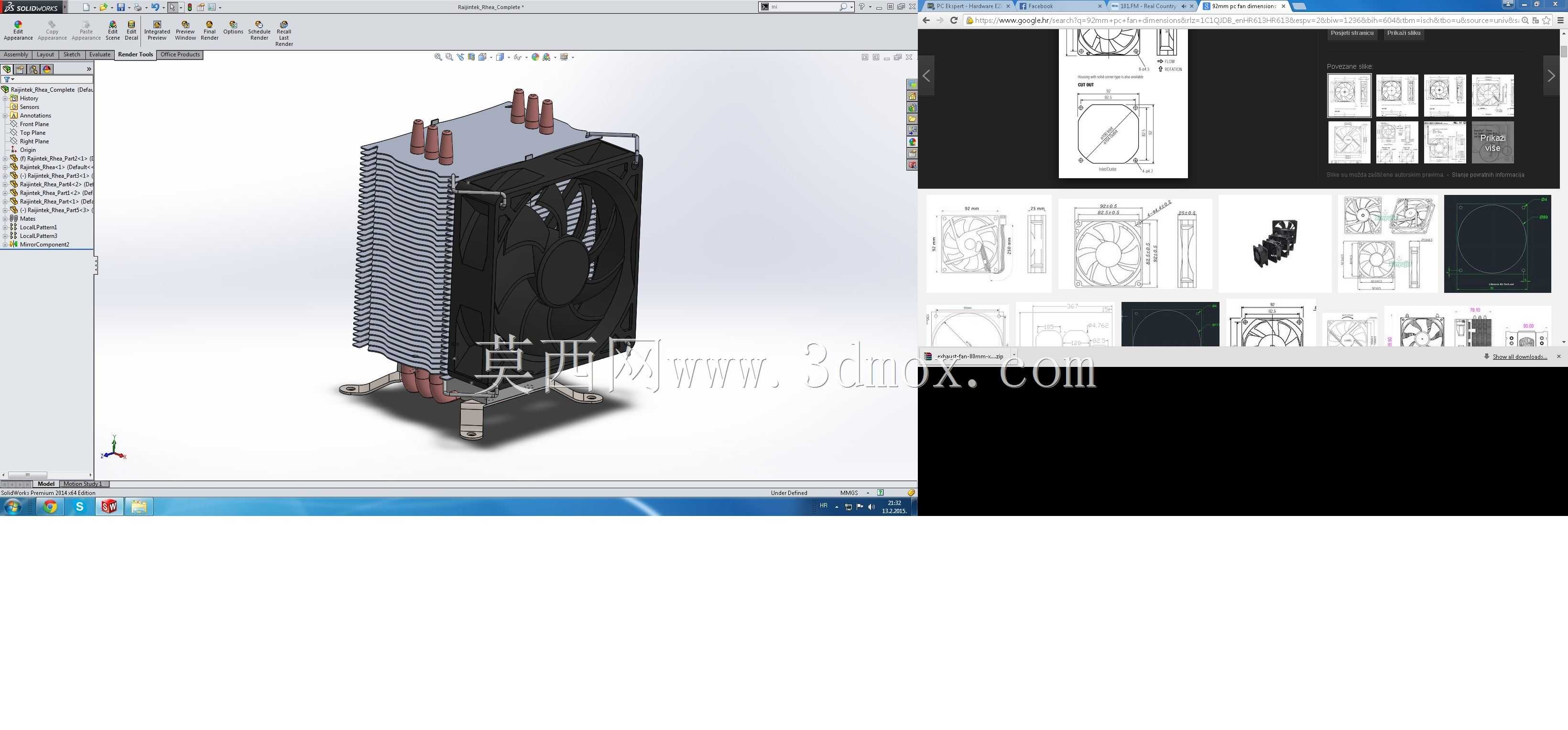

　　建模过程中对扣具的活动行程、热管的弯曲弧度、鳍片的通风间隙都做了1:1的结构还原，可用于电脑硬件装配干涉校验、散热系统风道仿真分析参考，也能作为消费级电子散热结构设计的参考案例，帮助结构设计人员梳理风冷散热产品的布局逻辑与安装匹配要点，在做整机装配模拟时，可直接导入模型验证散热装置与机箱、主板、内存等周边部件的空间兼容性，提前规避实际装配中可能出现的尺寸冲突问题。
