铁路货运车辆承载底盘框架结构设计

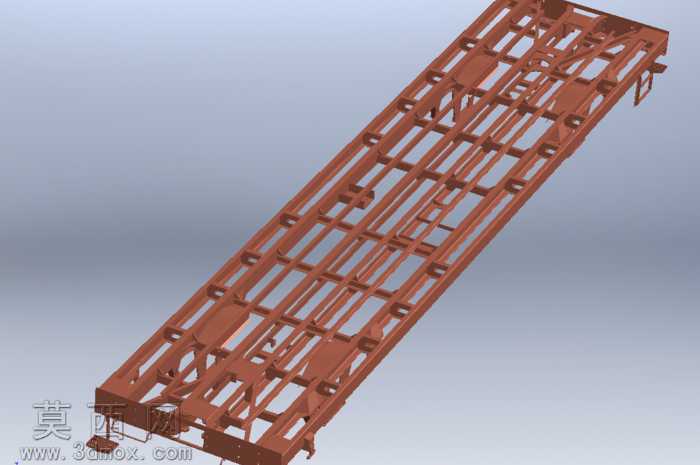

本作品为铁路货运车辆的承载底盘框架三维建模成果，建模过程严格遵循铁路货运装备的结构设计规范，以等比例还原真实货车底盘的力学承载逻辑为核心目标。建模初期先梳理底盘的整体受力路径，明确纵向主承梁、横向连接梁、局部加强肋的分布逻辑，区分不同部位型钢的截面规格差异，避免出现结构强度错配的问题。建模过程中采用自底向上的装配思路，先完成单根纵梁的特征建模，精准绘制纵梁上的安装定位孔、连接支座、吊装点位的特征，保证孔位间距、支座尺寸完全匹配货运车厢的安装需求；再逐根搭建横向连接梁，通过几何约束对齐每根横梁与纵梁的连接位置，还原真实底盘上横梁不等距分布的设计特点——在底盘受载集中的区域加密横梁排布，在受力较小的区域适当拉大横梁间距，兼顾结构强度与底盘轻量化需求。针对底盘上的斜向加强肋结构，建模时精准计算每根肋板的倾斜角度与焊接位置，还原肋板分散局部应力的设计作用，避免框架在重载下出现形变。材质设置上，整体底盘框架赋予热轧型钢的金属材质，调整材质表面的粗糙度、金属反光度参数，还原货运底盘钢材的真实质感，同时对长期使用产生的轻微漆面磨损、边角氧化痕迹做了细节处理，让渲染效果更贴近真实工业装备的视觉状态。结构细节上，完整还原了底盘端部的连接挂点、侧面的设备安装支架、底部的制动组件安装位，所有安装面的平面度、连接孔的同轴度都做了参数校验，保证模型可直接用于后续的结构仿真、装配验证工作。整体框架采用镂空的桁架式结构设计，在保证整体抗弯、抗扭强度满足铁路货运重载要求的前提下，尽可能减少非必要的实体材料填充，降低底盘自重，提升货运车辆的有效载荷能力。建模完成后通过干涉检查功能校验所有梁体的连接位置，确认不存在结构干涉、特征错位的问题，最终呈现的模型完整还原了铁路货车底盘的全部结构细节，可用于货运车辆的结构教学、方案展示、改装设计等多个场景。
