RC522射频识别读卡模块结构设计

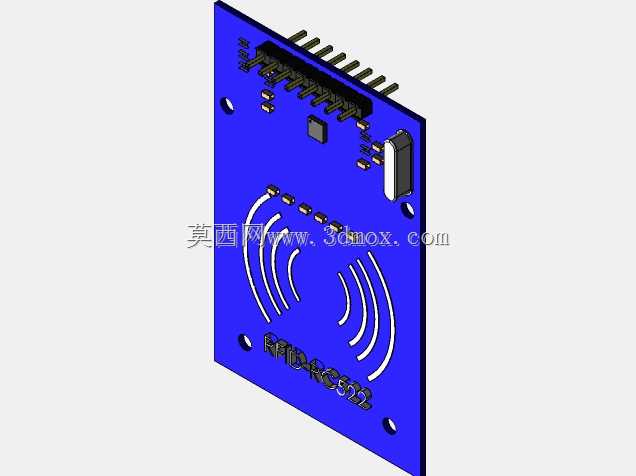

这款RC522射频识别模块是面向非接触式近场通信场景开发的功能组件，在日常应用中可覆盖门禁身份核验、智能仓储物料盘点、校园一卡通读写、小额消费终端读卡、嵌入式开发射频交互等多个场景，能够在13.56MHz的工作频段下完成对Mifare系列射频卡的信号识别、数据读写与校验交互，是小型智能终端里实现非接触通信的核心功能部件。从实际使用需求出发，该模块采用单面板布局设计，将射频信号收发电路、信号处理芯片、排针接口、天线匹配电路全部集成在一块蓝色PCB基板上，板载的PCB蚀刻天线直接布置在板身下半区域，通过弧形走线匹配射频阻抗，无需额外外接天线即可实现3-5cm距离内的稳定读卡，有效缩减了终端设备的整体装配空间。模块上沿布置标准2.54mm间距直插排针，覆盖电源输入、SPI通信、IO中断、复位等全部功能引脚，可直接插接在面包板或对应主控板的排座上，也可通过排针焊接固定在定制载板上，适配嵌入式开发阶段的快速调试与量产阶段的固定装配两种使用需求。板身四个角位置预留了标准安装孔位，孔位间距经过精准核算，既可以配合铜柱实现层叠式安装固定，也可以通过螺丝直接锁附在设备壳体的安装柱上，安装边界清晰，不会与周边其他电路组件产生结构干涉。设计过程中充分考虑了射频信号的抗干扰需求，将晶振、电源滤波电容等易产生信号干扰的元件布置在靠近排针的上半区域，与下半部分的射频天线区域保持足够的安全间距，避免高频信号对读卡灵敏度产生影响；板载的状态指示元件预留位置可根据终端需求补焊指示灯，直观反馈模块的供电与读卡工作状态。模块整体厚度控制在排针高度范围内，除排针与板侧的晶振元件外无其他凸起结构，能够嵌入到厚度有限的小型终端壳体内部，比如手持读卡设备、桌面式消费终端、门禁读卡器等产品的内部腔体，装配时无需额外预留过多的高度空间，适配各类紧凑型智能终端的结构设计要求。在实际装配使用中，该模块的天线区域无金属遮挡要求，设计时已预留天线净空区，装配时只要保证天线对应位置的壳体为非金属材质，即可保证稳定的读卡性能，无需额外做射频参数调试，能够有效降低终端产品的开发适配周期。
