工业流体管路用液体混合文丘里管结构

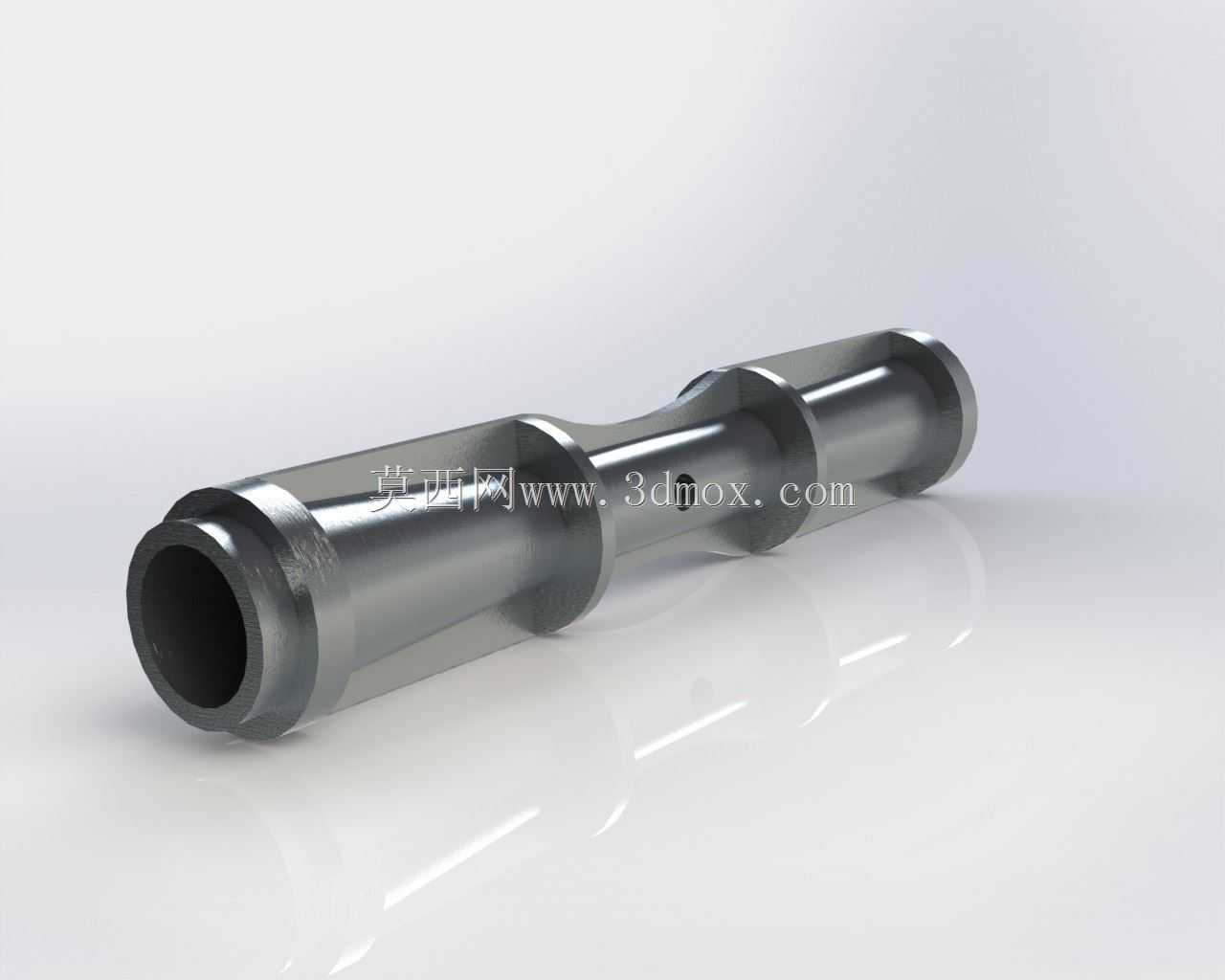

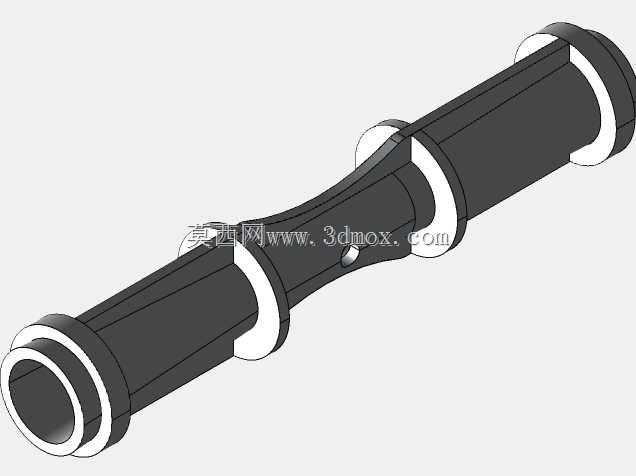

在化工流体输送、水处理药剂投加、食品饮料均质调配、工业循环水药剂混合等场景中，文丘里管是无需额外动力输入的被动式流体混合核心部件，这款液体混合文丘里管的结构设计完全围绕管路内流体的动能转化逻辑搭建，没有多余的外置结构，整体为直通式管状构型，可直接串接在对应通径的工业管路当中，不需要额外设置旁通支路或者复杂的安装支架，适配常规工业管路的法兰或者快装对接形式。从结构细节来看，管体依次设置入口平直段、渐缩收缩段、喉道混合段、渐扩扩散段四个核心功能区段，入口平直段的长度设计满足来流稳流要求，避免管路内的紊流、偏流直接进入收缩段造成压损波动；收缩段的锥角经过流体仿真验证，能够让主流体在流经该段时逐步提升流速，在喉道位置形成稳定的负压区，依靠负压将需要混合的第二种流体从喉道位置的径向接口吸入，不需要额外配置增压泵就能完成两种甚至多种流体的初步掺混。喉道段的长度经过优化，既保证被吸入的流体能够在高速剪切作用下被打散成细小的液滴或者微团，又不会因为喉道过长造成不必要的沿程压力损失；扩散段的锥角控制在避免流体边界层分离的区间内，让混合后的流体逐步减速升压，将动能重新转化为压力能，尽可能降低整个混合单元的管路压损，减少前端输送泵的扬程损耗。安装边界上，管体两端的对接接口同轴度公差控制在机械管路安装的通用要求范围内，串接安装时不需要额外调整管路对中精度，整体外轮廓没有突出的尖锐结构，径向的吸料接口位置预留了标准管路接头的安装操作空间，不会出现安装时扳手操作空间不足的问题。实际工况使用中，这款结构可以适配低粘度的水基流体、化工溶剂、液态食品原料的在线混合，不需要设置搅拌池、静态混合器等额外的混合设备，能够大幅缩减流体混合工段的管路占用空间，同时因为没有运动部件，日常运行几乎不需要维护，不会出现搅拌部件磨损、密封泄漏之类的常见故障。设计过程中针对不同流量工况的压损特性做了结构参数匹配，收缩比、喉道长径比、扩散段锥角的参数组合，能够在保证混合均匀度满足工艺要求的前提下，把整体压损控制在常规管路输送系统的允许范围内，不会因为加装混合单元造成前端供液压力不足的问题。管体的壁厚设计满足常规工业管路的公称压力要求，能够承受管路运行中的水锤冲击和常规工作压力，外表面的过渡位置全部做了圆角处理，没有应力集中的直角结构，长期承压运行不会出现局部应力开裂的问题。
