气动工具用外螺纹快插式公接头结构

这款公接头是气动系统里的核心气路连接件，主要适配气动扳手、气动打磨机、气动喷枪这类手持气动工具的进气端，也可用于小型自动化气动回路的终端快接点位，日常在装配生产线、汽修工位、五金加工车间的气路布设中十分常见，作用是实现气动管路与用气终端的快速连通与断开，避免传统螺纹连接反复拧动的繁琐操作，同时保证气路连接后的密封可靠性，减少压缩空气泄漏损耗。

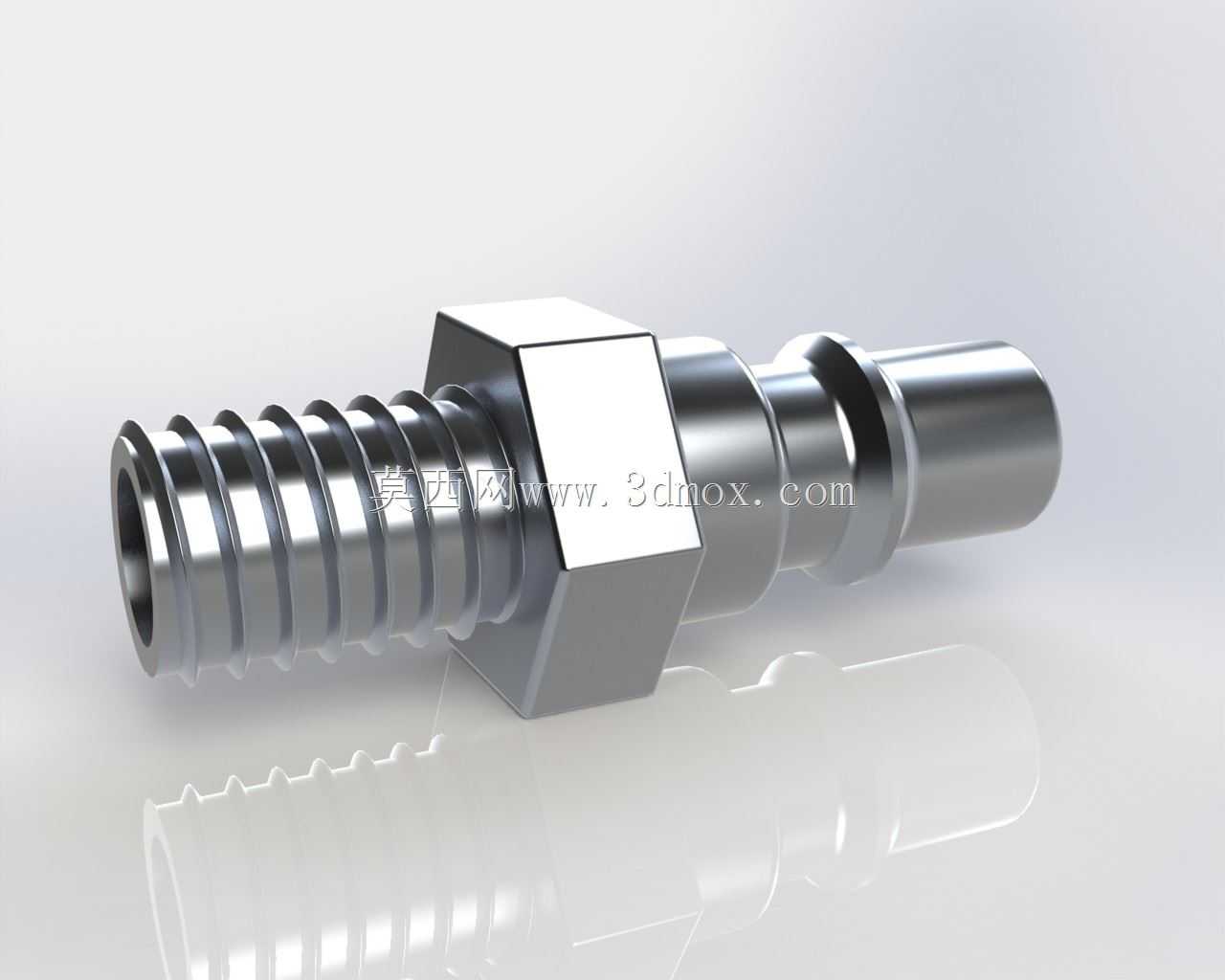

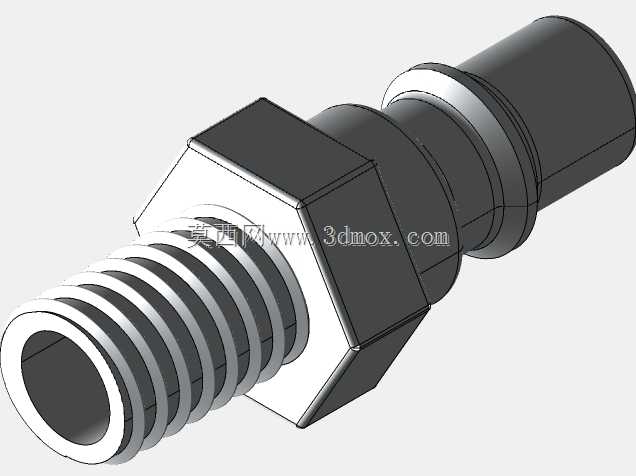

从结构设计来看，接头整体采用金属一体加工成型，一端为标准外螺纹段，螺纹牙型经过精密加工，可直接拧入气动工具的进气内螺纹孔，螺纹根部预留的六角台是安装受力位，适配标准开口扳手或活动扳手的拧紧操作，安装时可通过六角台施加足够扭矩，保证螺纹连接的预紧力，避免气路带压工作时接头松脱漏气。六角台另一侧依次设置了密封限位台阶、快插锁止段与竹节式尾插，竹节段的环形倒刺结构是针对PU气管、尼龙气管这类柔性气动软管设计的，插入软管后倒刺会嵌入软管内壁，搭配管箍紧固后可承受1MPa以内的工作气压，不会出现软管拔脱的问题。

设计过程中重点考量了气动场景的实际使用痛点，快插锁止段的环形卡槽尺寸与通用母接头的钢珠锁止结构完全匹配，对接时只需将公接头插入母接头，钢珠卡入卡槽即可自动锁止，断开时只需拉动母接头的滑套即可快速分离，单手即可完成操作，适配工位上频繁更换气动工具的使用需求。接头的通径尺寸经过匹配计算，可满足多数手持气动工具的耗气量需求，不会因为通径过小造成气路压损，导致工具输出扭矩或转速不足。外形上所有棱角都做了小倒角处理，避免安装使用过程中划伤操作人员或割破气动软管，外表面的光洁处理也能减少长期使用后的锈蚀概率，适配车间多油污、多粉尘的使用环境。

安装边界方面，外螺纹段的长度经过合理控制，拧入工具进气孔后不会因为螺纹过长顶坏工具内部的气路密封件，六角台的对边尺寸符合通用紧固件标准，不需要定制特殊扳手即可完成安装，竹节尾插的长度适配常规壁厚的气动软管，插入后预留的管箍安装位足够，不会出现管箍无法固定的问题。整个接头的轴向总长控制在紧凑范围内，安装在手持气动工具上不会过度突出，避免操作过程中接头磕碰工件或是干扰操作视线，在狭窄工位作业时也不会因为接头尺寸过大造成干涉。
