斯蒂尔康特拉链锯链条防护挡板结构设计

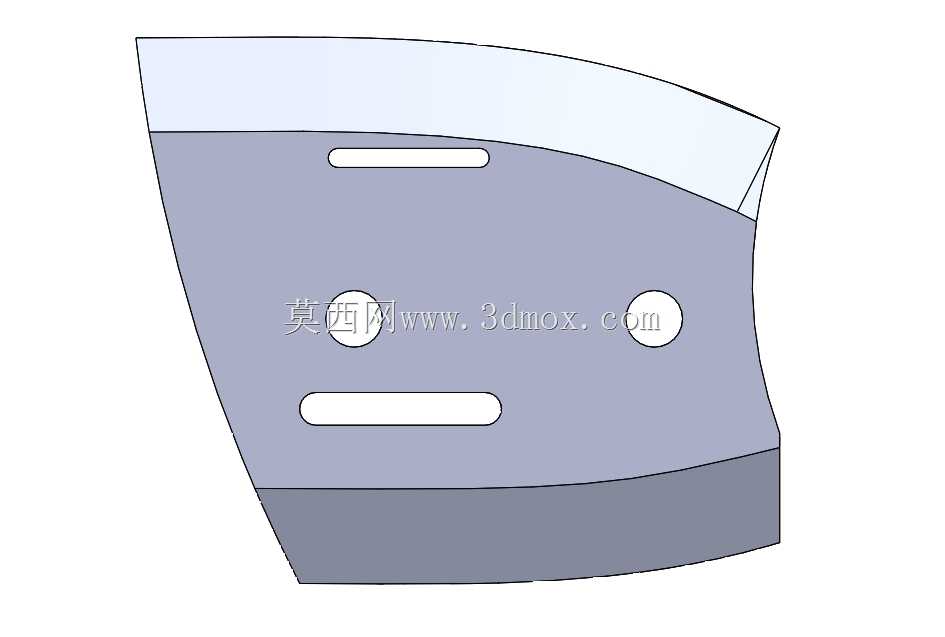

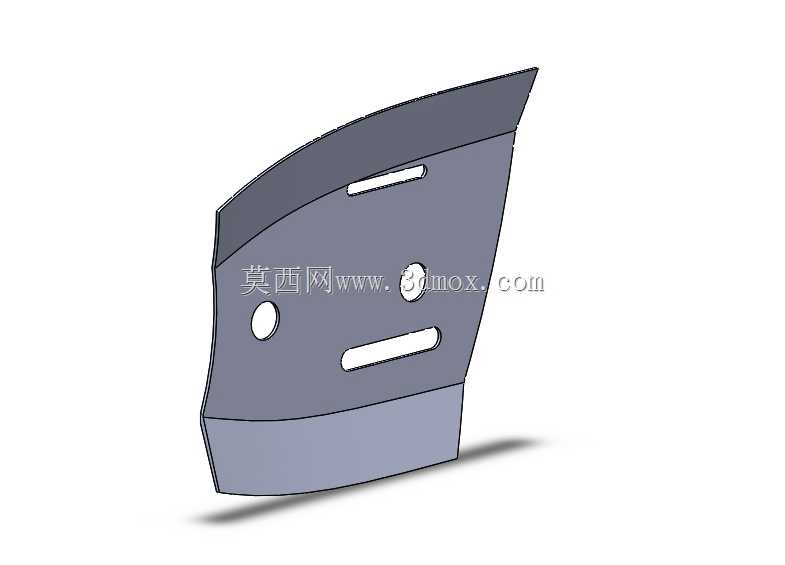

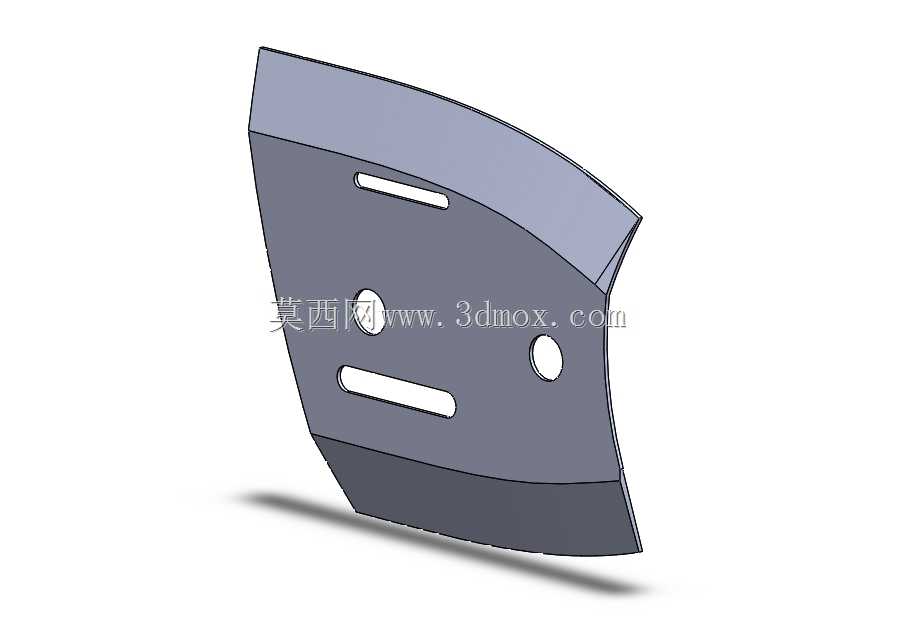

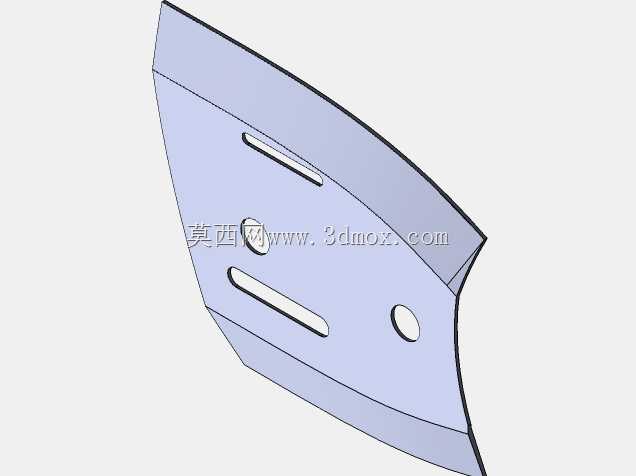

这款防护构件主要适配斯蒂尔康特拉系列手持链锯设备，在园林修枝、林木采伐、建材切割等作业场景中，承担链条侧向遮挡、碎屑阻挡的核心作用，能避免高速运转的锯链意外剐蹭操作人员，同时阻挡切削过程中飞溅的木屑、碎料向操作者方向弹射，降低作业过程中的安全风险。从结构设计来看，整体采用弧面贴合的异形曲面构型，曲面弧度完全匹配链锯主机靠近导板根部的壳体轮廓，安装后可与主机壳体形成无缝贴合，不会出现突出的棱角或缝隙，避免作业过程中勾挂树枝、线缆等外物。构件上预留的三处安装位分别对应不同的固定需求：两处长圆孔可适配安装位置的公差调整，抵消壳体注塑成型、构件冲压加工带来的尺寸偏差，保证安装时螺栓可顺利对位；一处圆形通孔为定位孔，安装时先穿入该孔的定位螺栓确定防护件的安装基准，再锁紧长圆孔处的固定件，可大幅提升现场装配的效率，也能避免长期振动工况下防护件出现移位。设计过程中充分考虑了手持设备的轻量化需求，构件整体壁厚均匀，边缘做了折边强化处理，在不额外增加过多重量的前提下，提升了构件的抗冲击强度，即使被飞溅的硬质碎块击中，也不会出现变形开裂的问题。安装边界方面，该防护件的覆盖范围刚好对应锯链靠近操作者一侧的回转区域，不会干涉锯链的正常运转，也不会遮挡导板的切削作业区域，同时曲面的收边角度经过反复校核，既保证了足够的防护范围，又不会在伐木作业时卡滞木材，影响下锯的顺畅度。从实际使用的角度出发，该防护件的外形做了顺滑的流线处理，没有多余的凸起结构，在林间作业穿梭时，不会勾挂灌木枝条，减少作业过程中的额外阻碍。构件表面的平整设计也便于日常清理，作业后粘附的木屑、油污可直接擦拭清理，不会在结构缝隙中残留堆积，长期使用也不会出现积料卡滞的问题。
