斯蒂尔油锯点火装置内部结构设计

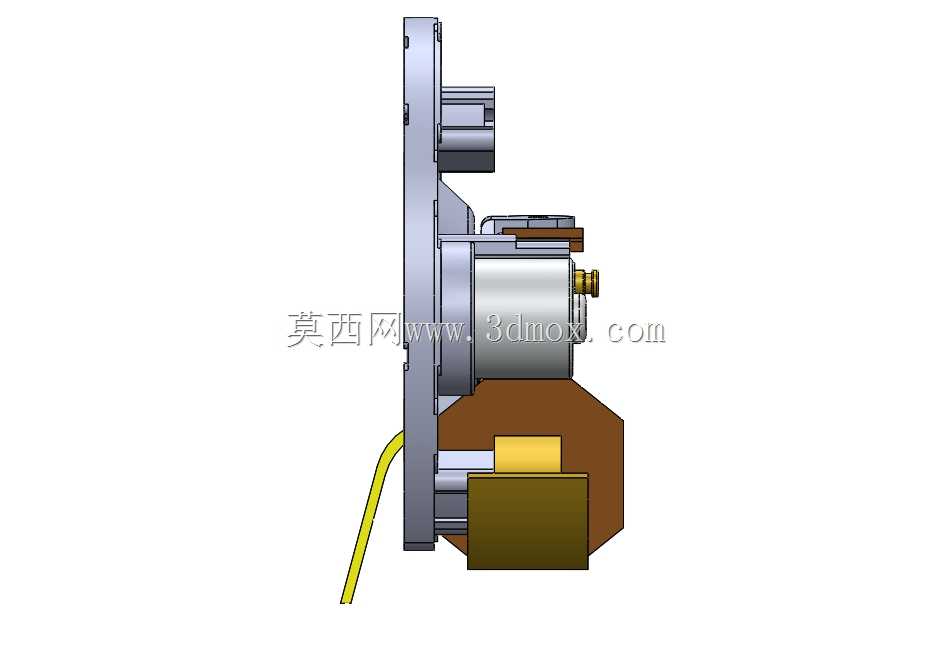

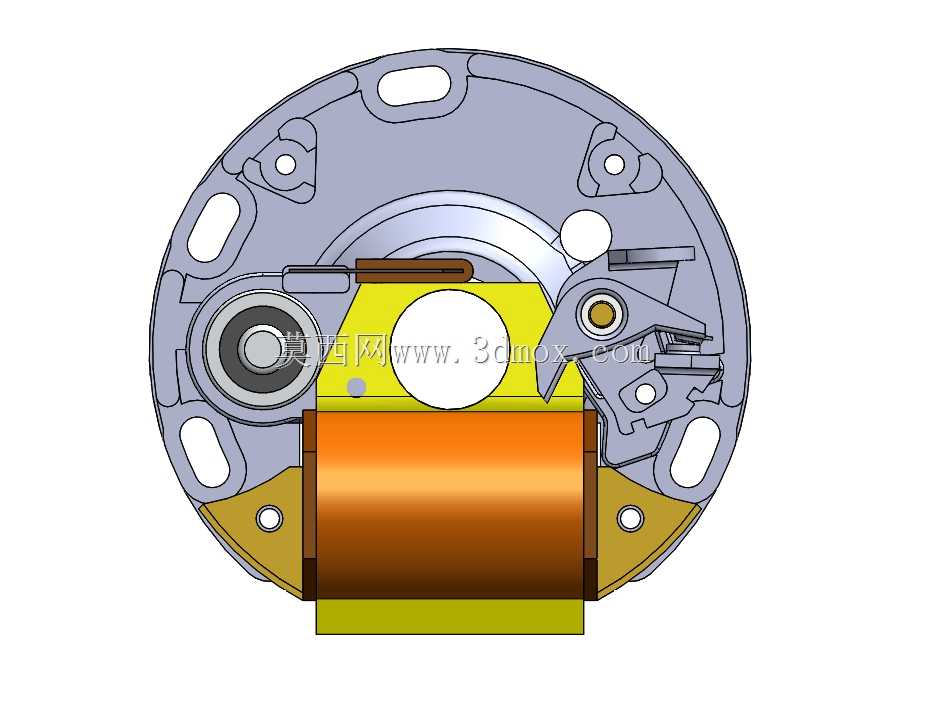

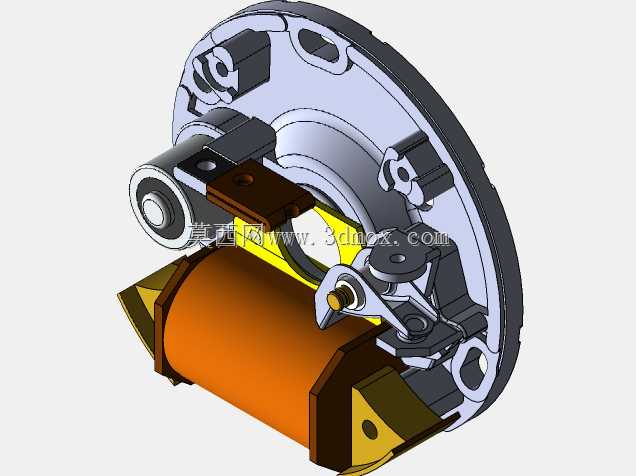

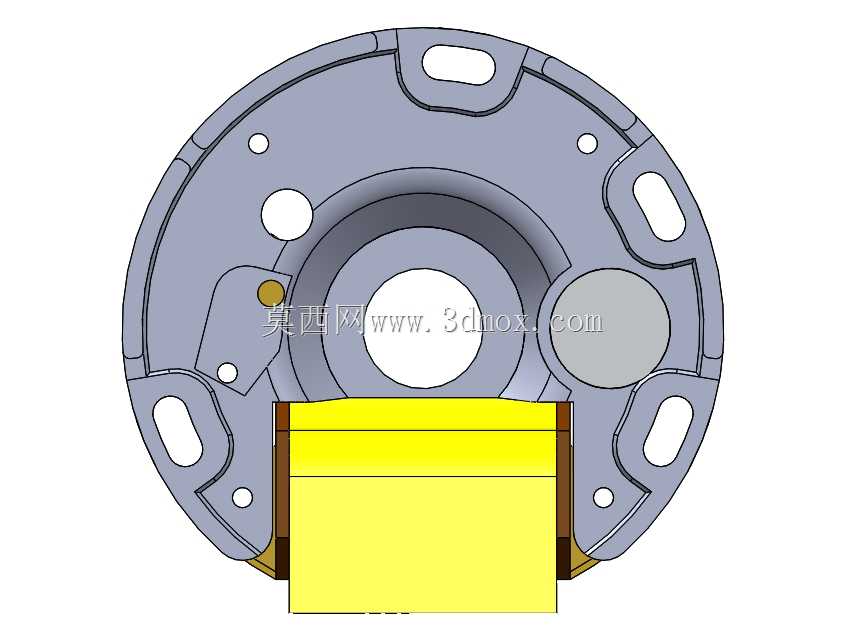

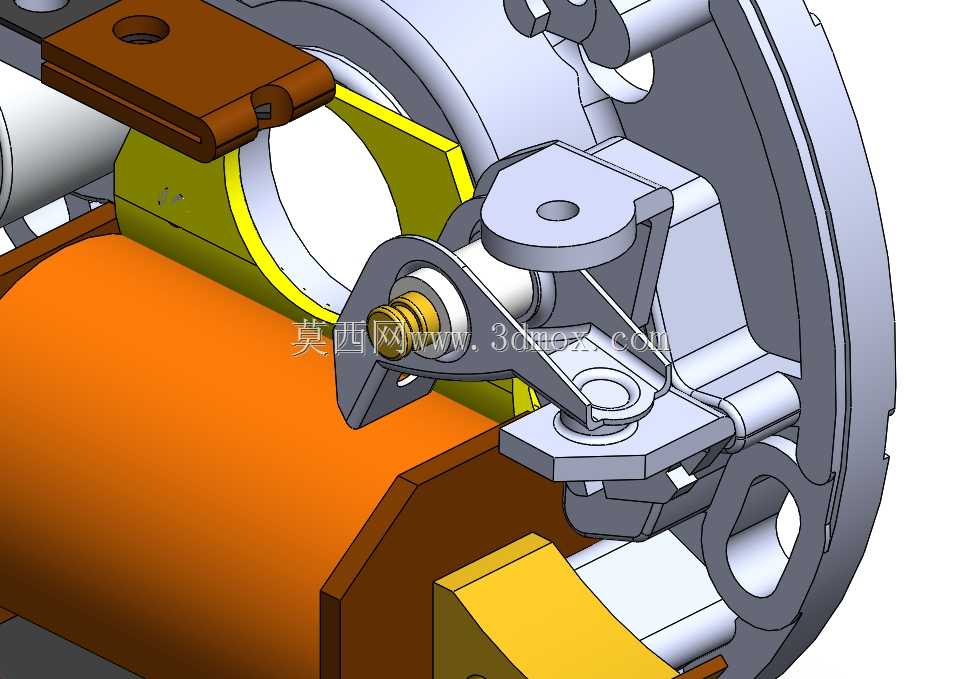

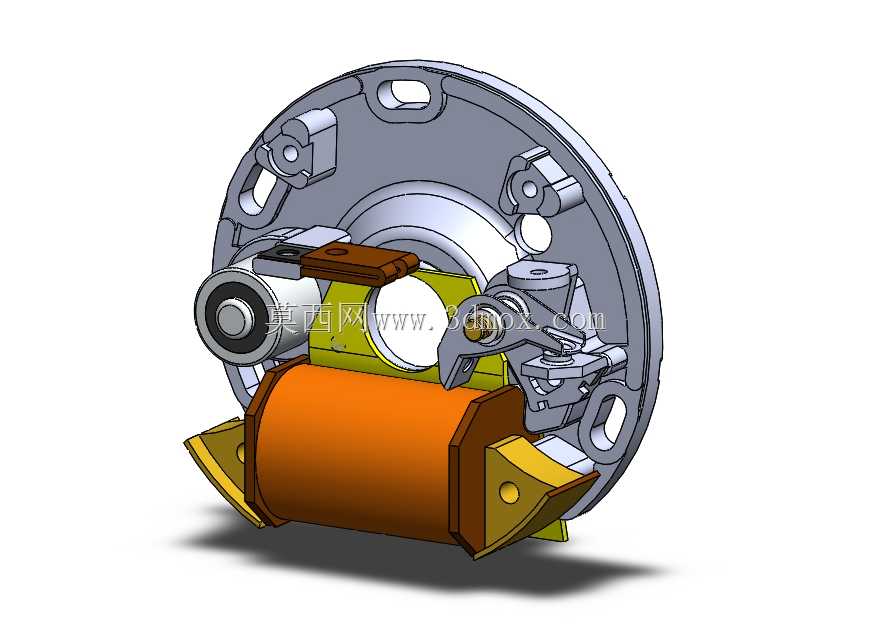

该结构为手持链锯配套的磁电机点火组件，主要应用于林业采伐、园林修剪作业场景下的二冲程小型内燃机，负责在活塞运行至压缩上止点前的预设点火提前角位置释放高压电能，点燃气缸内的油气混合气，为整机运转提供初始做功动力。从结构布局来看，组件整体嵌套在发动机飞轮侧的安装腔体内，核心触发摆臂通过销轴铰接在铸铝安装基座上，摆臂一端预留了触发凸台配合面，与飞轮外缘的磁钢凸台形成非接触式触发配合，当飞轮随曲轴旋转带动磁钢扫过触发区域时，摆臂在磁吸力作用下绕销轴摆动，触发电控模块产生高压电输送至火花塞完成点火动作。设计过程中优先考虑了高振动工况下的结构可靠性，铰接位置预留了0.02-0.03mm的配合间隙，既避免高温工况下热胀卡滞，又能减少摆臂往复动作的旷量，保证点火正时的一致性；安装基座上的三个固定孔位完全匹配斯蒂尔对应型号链锯的曲轴箱安装凸台，孔位同轴度公差控制在0.05mm以内，安装时无需额外扩孔或打磨，可直接通过M4螺栓完成固定，基座与曲轴箱贴合面预留了密封胶槽，可填充耐油密封胶防止曲轴箱内的油气泄漏影响点火模块绝缘性能。组件的高压输出端采用卡扣式结构与火花塞帽连接，避免作业过程中振动导致接线松脱，触发摆臂的复位采用一体化成型的弹性金属片，相比外置弹簧结构减少了零件数量，降低了复杂工况下弹簧脱落、疲劳失效的概率。从安装边界来看，组件整体外轮廓最大直径不超过120mm，轴向安装厚度控制在35mm以内，完全容纳在飞轮外侧的导风罩内部，不会与导风罩、启动拉盘等周边部件产生运动干涉；摆臂的摆动行程限制在8°范围内，极限摆动位置与基座上的限位凸台接触，避免摆臂行程过大导致触发信号偏移。该结构的设计充分适配小型二冲程汽油机高转速、高振动、户外温差大的使用特点，所有外露金属部件均做了镀锌钝化处理，可适应林区潮湿、多木屑的作业环境，减少锈蚀卡滞的风险；绝缘部件采用耐温120℃的增强尼龙材质，可承受发动机长时间满负荷运转产生的高温，避免绝缘失效出现漏电断火问题。
