双排齿链轮传动零件结构设计

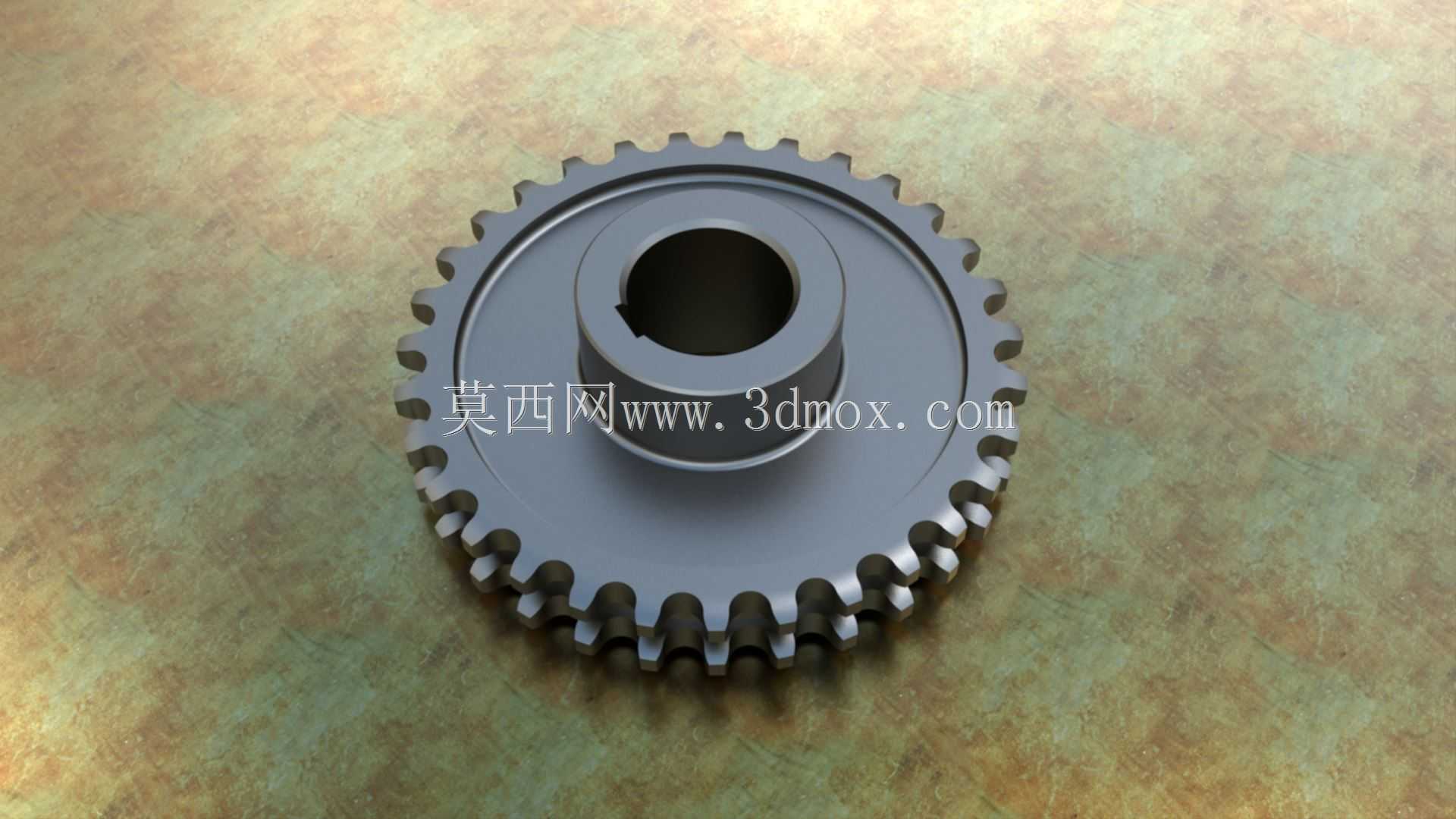

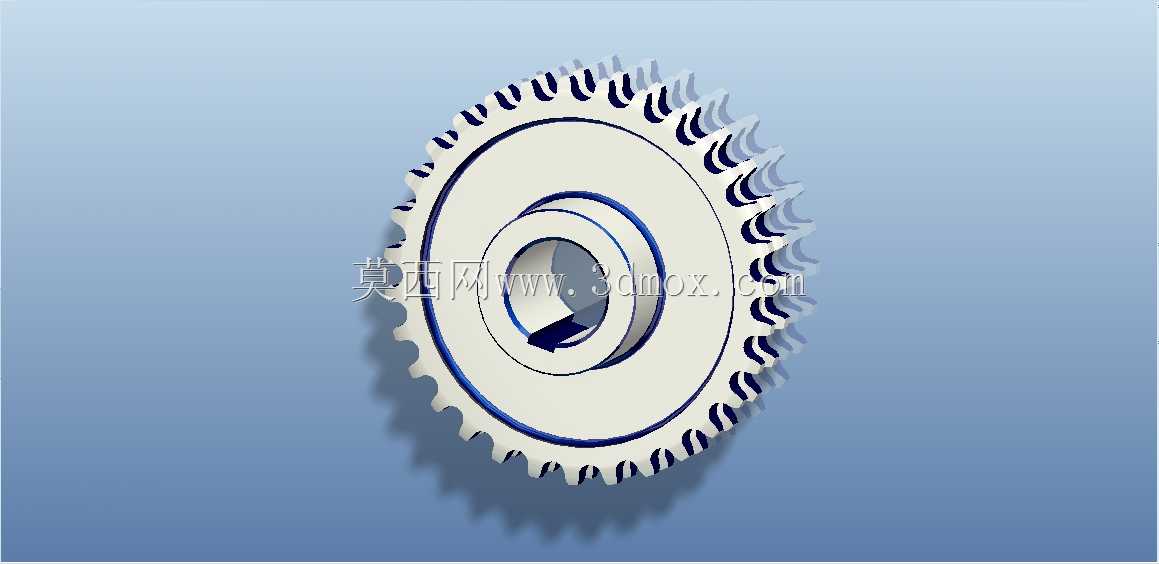

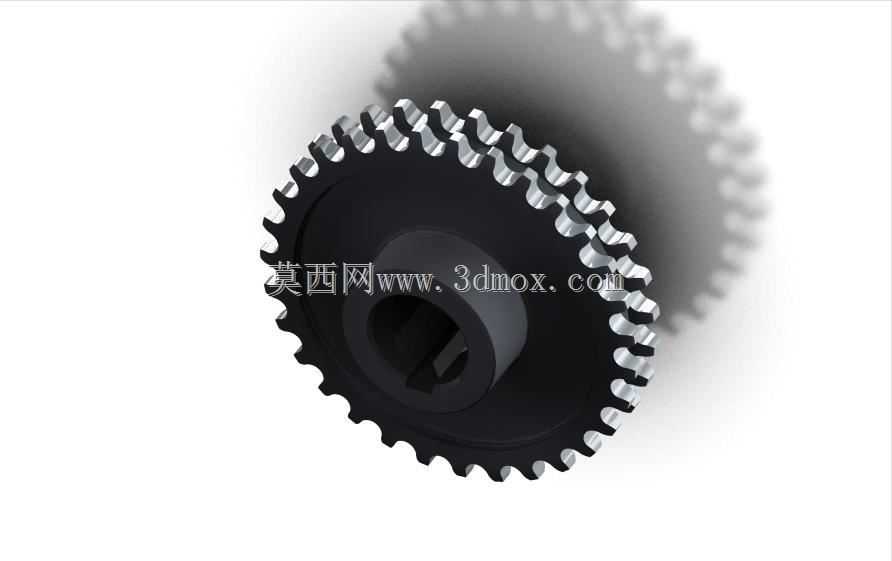

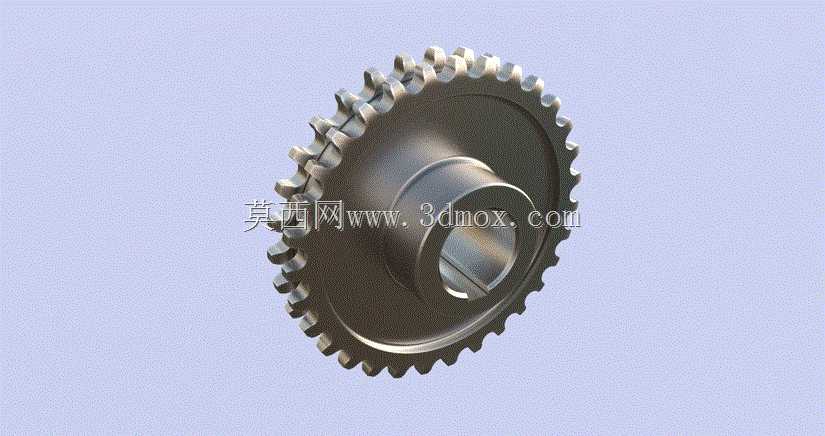

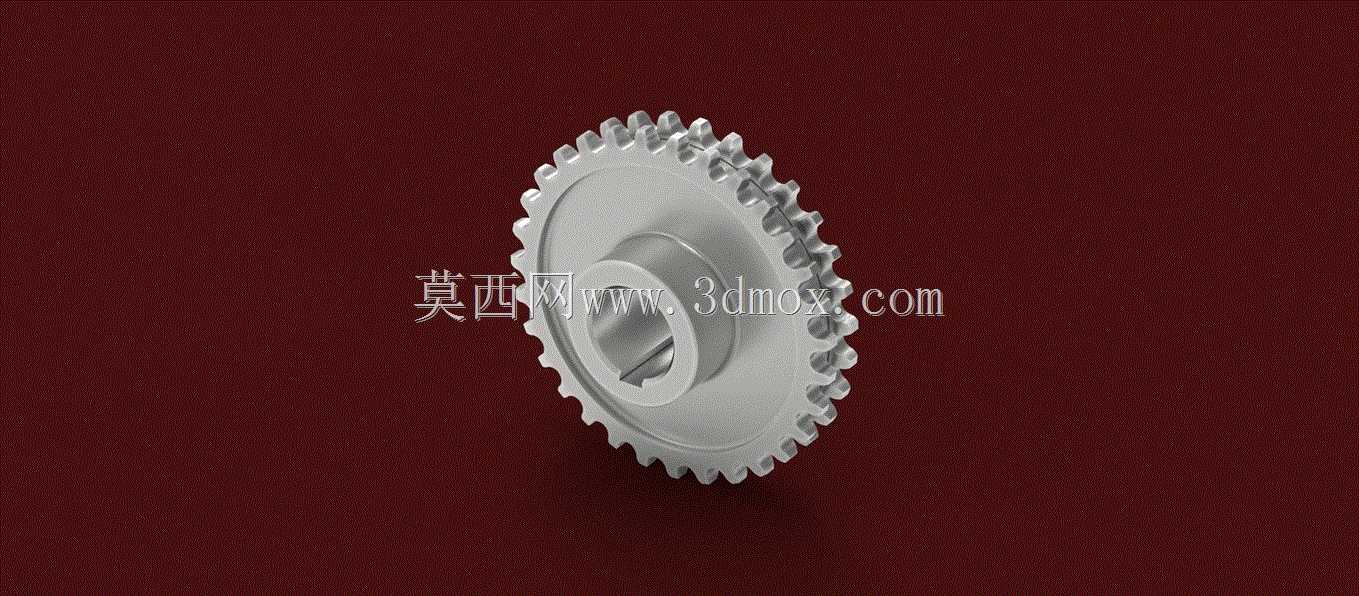

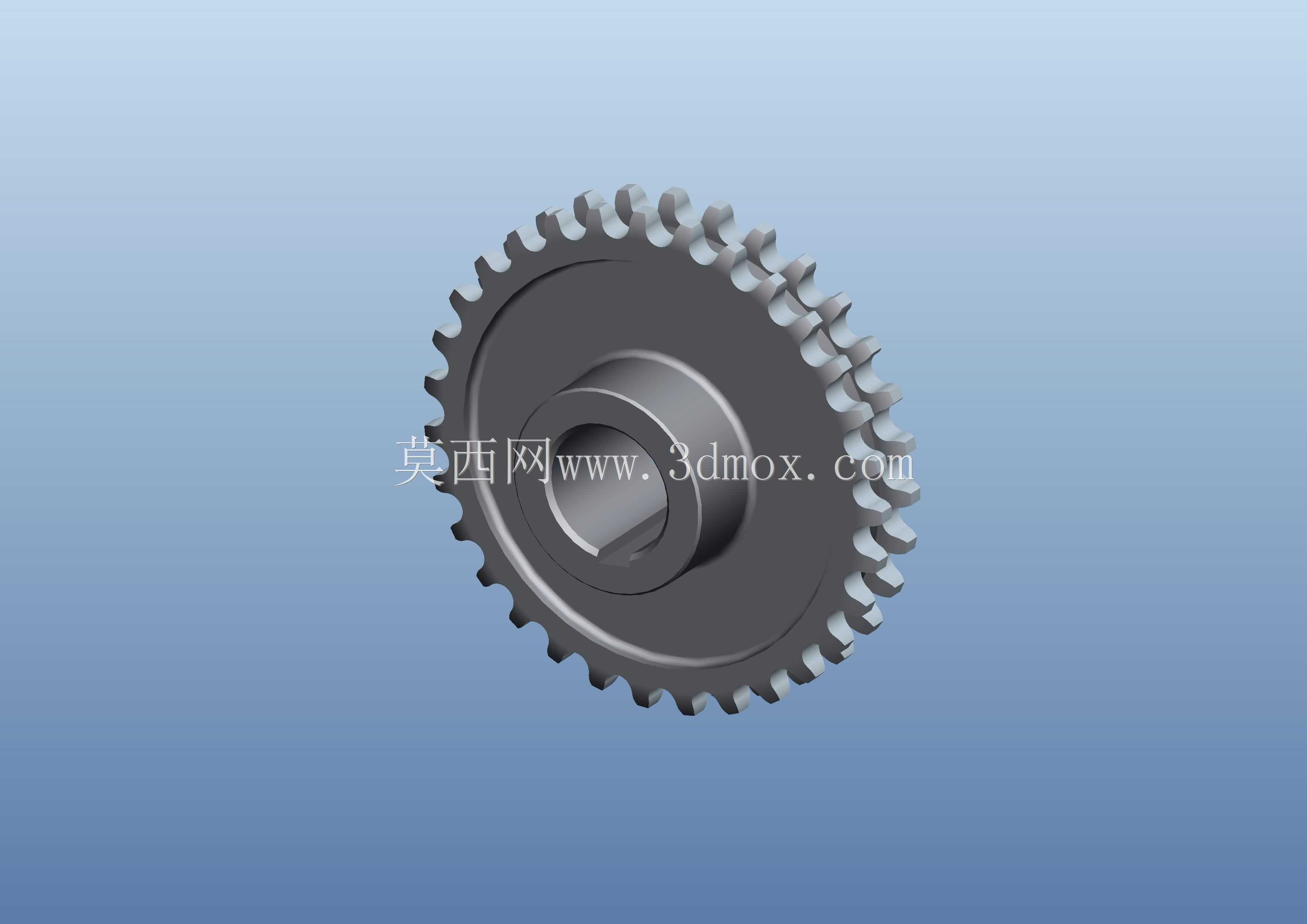

这类双排齿链轮在常规链传动场景中应用十分广泛，常见于输送线、轻工设备、农业机械的动力传递环节，相比单排链轮，它能承载更大的传动扭矩，同时适配双排链条的安装需求，在同安装空间下可传递更高功率，避免单排链轮过载断齿的失效风险。从结构设计来看，该零件整体为盘类带毂结构，中心设置带键槽的安装通孔，用于和传动轴配合，通过平键传递扭矩，避免轮体与轴之间出现周向滑动；轮毂部分做了加厚凸起设计，既可以提升轮体与轴的配合长度，保证安装同轴度，也能增强轮体整体的结构刚性，减少传动过程中的轮体偏摆。轮缘部分的齿形经过参数化拟合，齿廓曲线匹配对应规格链条的滚子尺寸，啮合过程中可以保证链条滚子顺畅进入齿槽，减少啮合冲击与磨损，齿顶部分做了微小倒角处理，避免装配链条时刮伤链节，也能消除齿尖应力集中，提升零件的疲劳寿命。在安装边界上，轮体的总厚度、轮毂的轴向伸出长度、中心孔的直径公差都需要和对应轴系、链条的安装空间匹配，设计时需要预留链条张紧的调节余量，同时保证双排齿的齿距同步精度，避免出现双排链条受力不均、单侧磨损过快的问题。实际应用中，这类链轮通常搭配张紧轮使用，安装时需要保证轮体端面与传动轴的垂直度，否则会出现链条爬齿、掉链的故障；齿面的加工粗糙度需要控制在合理范围，既不能过于粗糙加速链条磨损，也无需过高精度增加不必要的加工成本。从建模逻辑上，这类零件通常先绘制齿形的基准截面，通过拉伸生成轮缘基体，再绘制轮毂的回转截面做旋转增料，之后切除键槽、齿侧的倒角特征，最后对各棱边做倒钝处理，建模过程中需要重点保证齿形的分度圆参数、齿距累积误差在允许范围内，否则生产出的零件无法和链条正常啮合，出现传动卡滞、异响等问题。在输送类设备中，这类链轮往往成对安装在主动轴与从动轴端，通过双排链条带动工装托盘或者物料完成工位间的输送，相比带传动，它的传动比更准确，不会出现打滑丢转的问题，适合有同步传动要求的工位；在农机设备中，这类链轮可以适应多粉尘、无持续润滑的恶劣工况，只要定期清理齿槽内的杂物、补充润滑脂，就能实现长时间稳定运行，不会像齿轮传动那样对安装中心距、啮合间隙有极高的要求，容错性更强。
