剖分式带座滑动轴承支撑结构

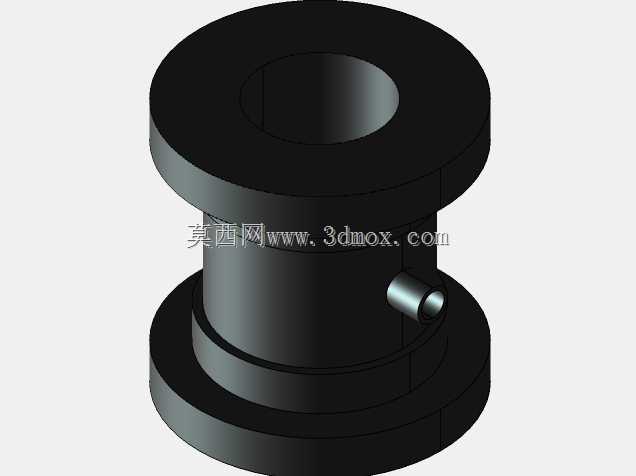

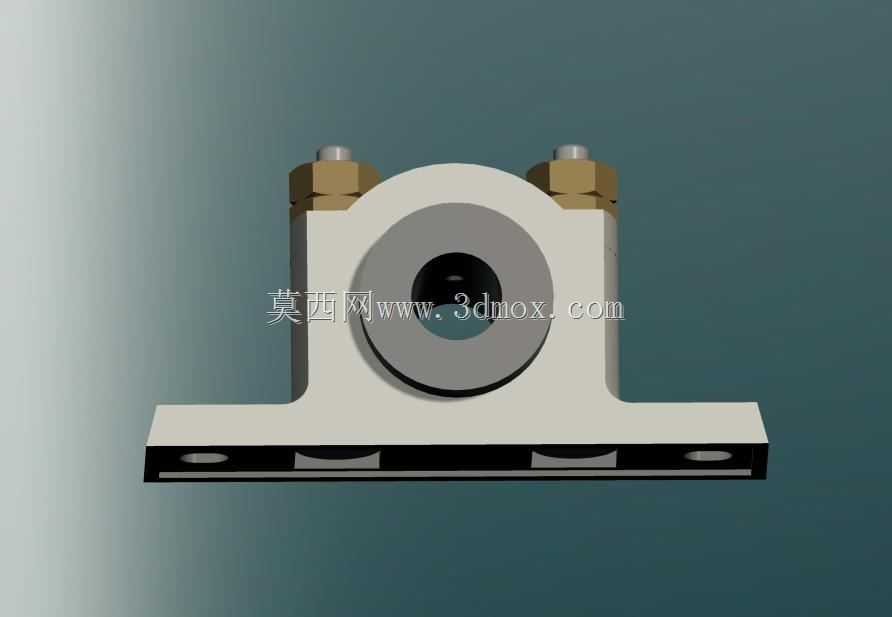

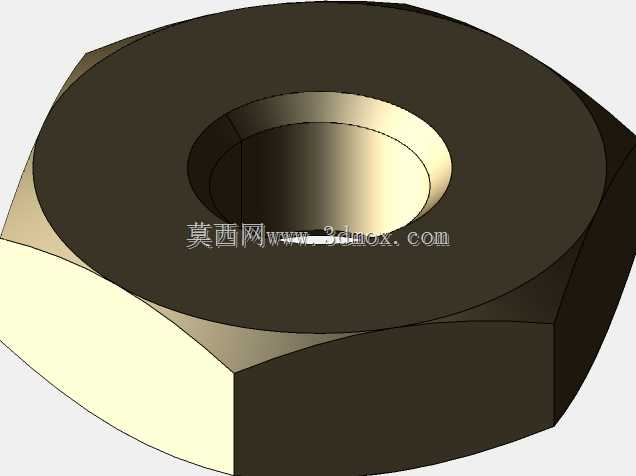

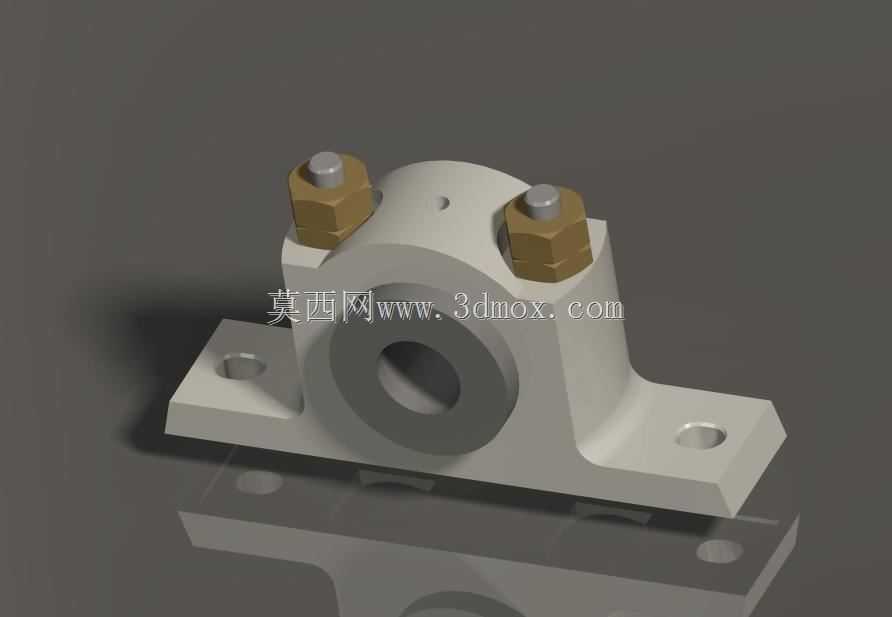

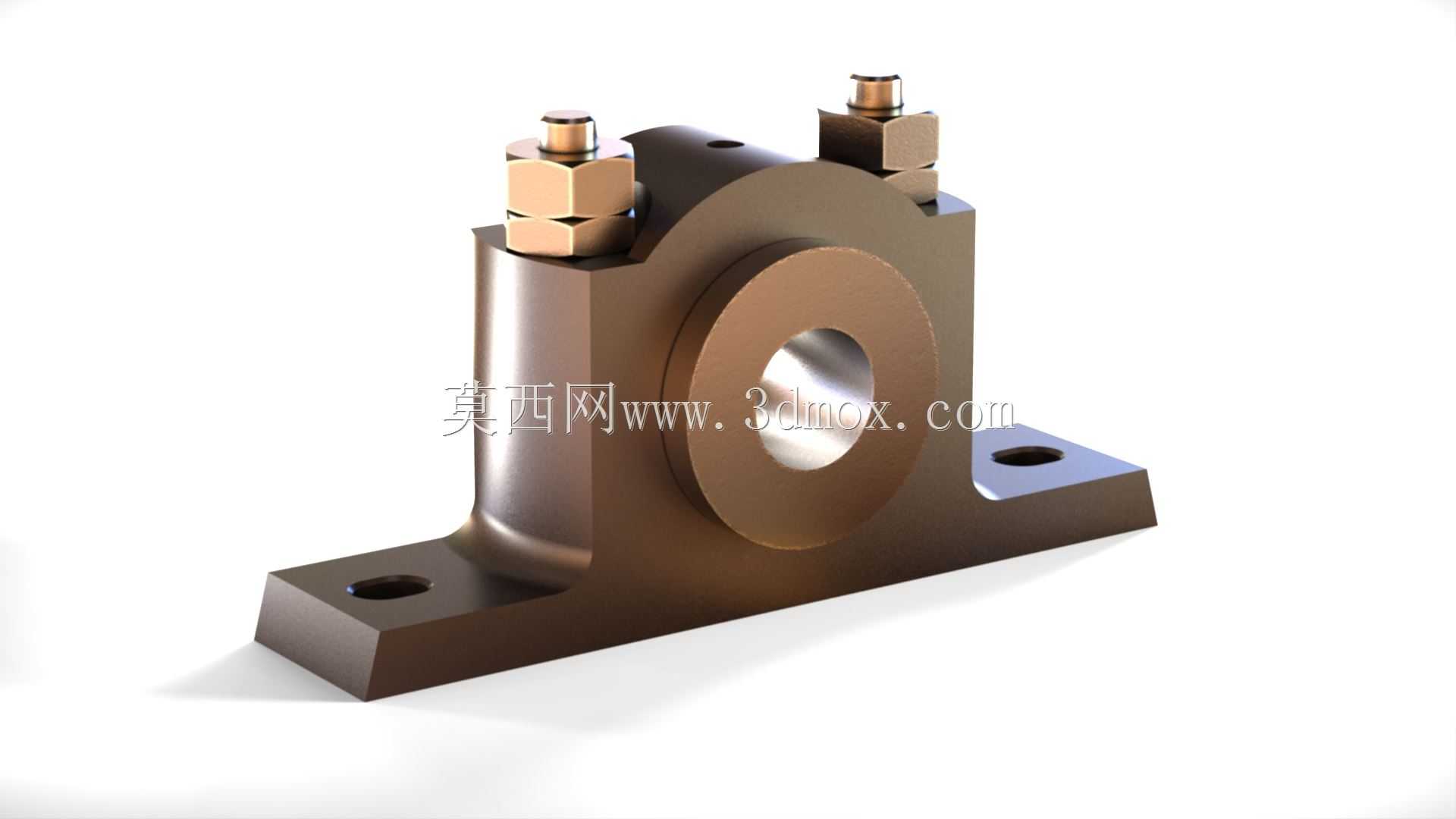

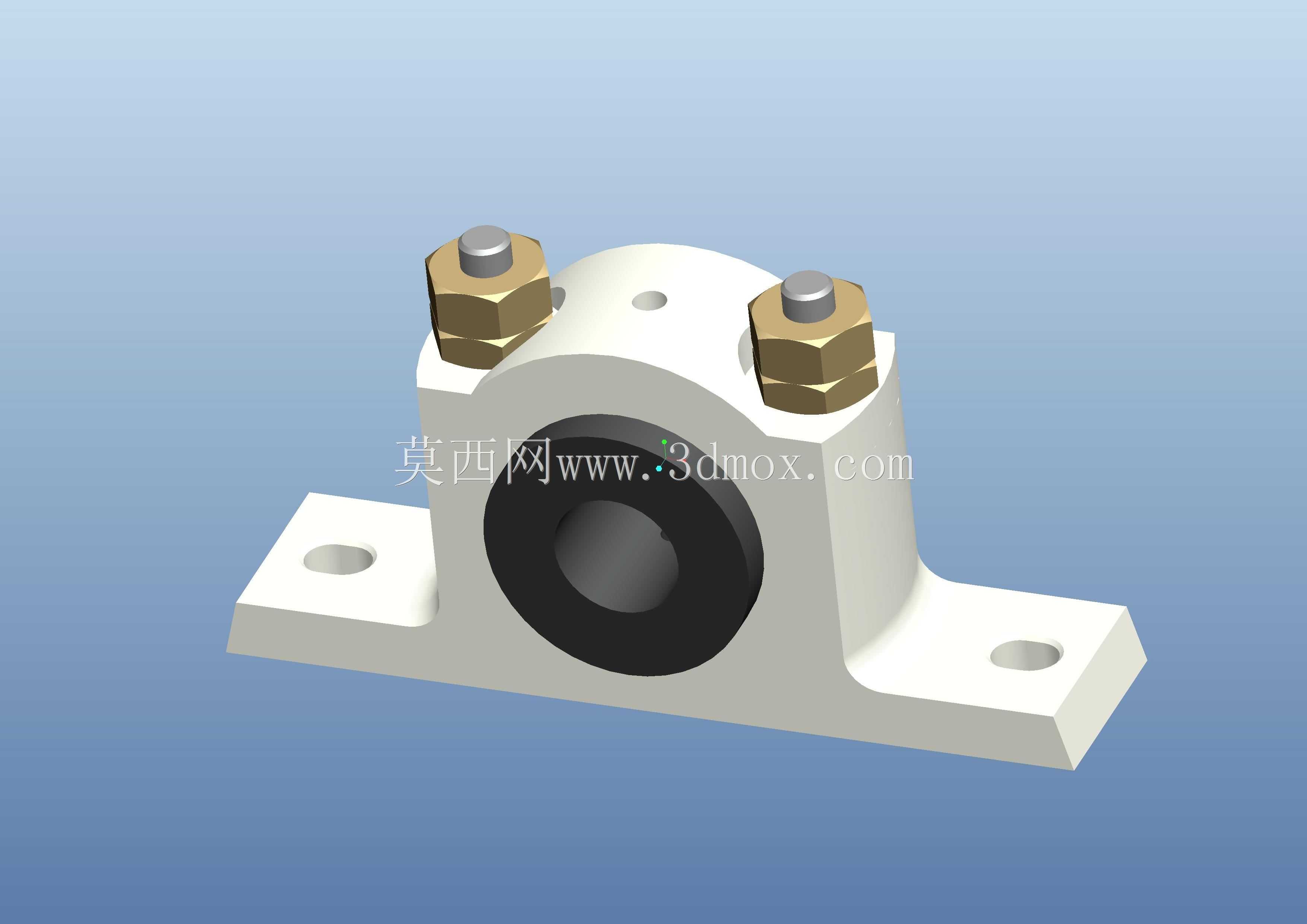

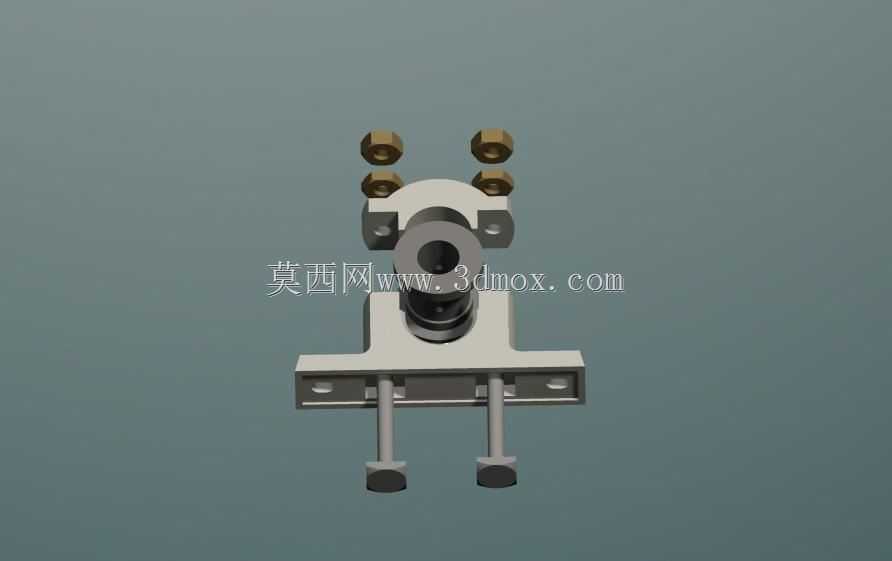

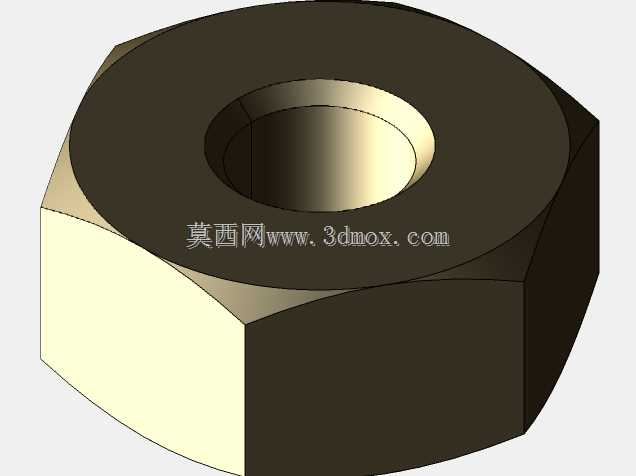

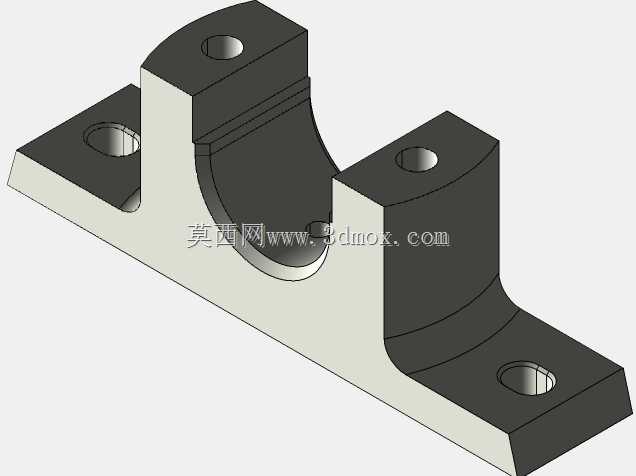

这类带座轴承支撑结构常应用在中低速重载的传动场景中，比如矿山输送线的托辊支撑、小型冶金设备的辊道转轴定位、农用机械的传动轴架设，也会出现在通用机床的辅助传动轴支撑位，核心作用是为旋转轴提供稳定的径向支撑，同时承受轴系运行过程中产生的径向载荷，部分工况下也可承载小幅的轴向窜动带来的附加载荷。从结构设计来看，该支撑采用剖分式轴承座搭配整体轴套的组合形式，底座为带两个安装孔的平板式结构，安装时可通过螺栓直接固定在设备的安装基面之上，安装孔的间距预留了足够的调整余量，可适配一定范围内的安装基面公差，不需要对安装面做过高精度的预加工就能完成装配。上部的轴承压盖通过两侧的螺栓螺母组件与底座锁紧，这种剖分结构的设计优势十分明显，当轴套出现磨损需要更换时，不需要拆卸轴端的联轴器、传动轮等部件，只需要松开两侧的锁紧螺母，取下上压盖就可以直接更换轴套，大幅降低设备维护的拆装工作量，减少停机维护的时间成本。两侧的锁紧螺栓采用双螺母防松结构，在设备长期运行产生振动的工况下，能够有效避免螺母松动导致的压盖压紧力不足，防止轴套出现移位、跑圈的问题。轴承内孔为光滑圆柱面，适配同直径的光轴安装，轴套与座体之间采用过盈配合加定位销的固定方式，避免轴套随轴一同转动。座体的底部安装面做了铣平处理，能够与安装基面充分贴合，保证支撑的稳定性，座体的壁厚经过载荷校核，在额定载荷下不会出现结构变形，两侧的加强筋结构从底座延伸至轴承孔外侧，进一步提升了座体的整体刚性，避免轴系运行过程中支撑部位产生形变导致轴的同轴度偏差。在实际选型应用时，需要先确认适配的轴径尺寸，核对底座安装孔的中心距与设备安装基面的预留孔位是否匹配，同时要根据轴系的运行转速、计算径向载荷来确认该结构的承载能力是否满足工况要求，安装时要保证轴承孔的轴线与连接轴的轴线同轴度误差在允许范围内，避免出现偏载导致轴套异常磨损、轴系运行卡滞的问题。该结构的润滑槽设计在轴承孔的上部，可通过预留的注油孔定期加注润滑脂，在轴套与轴的接触面形成油膜，降低转动过程中的摩擦阻力，延长部件的使用寿命。
