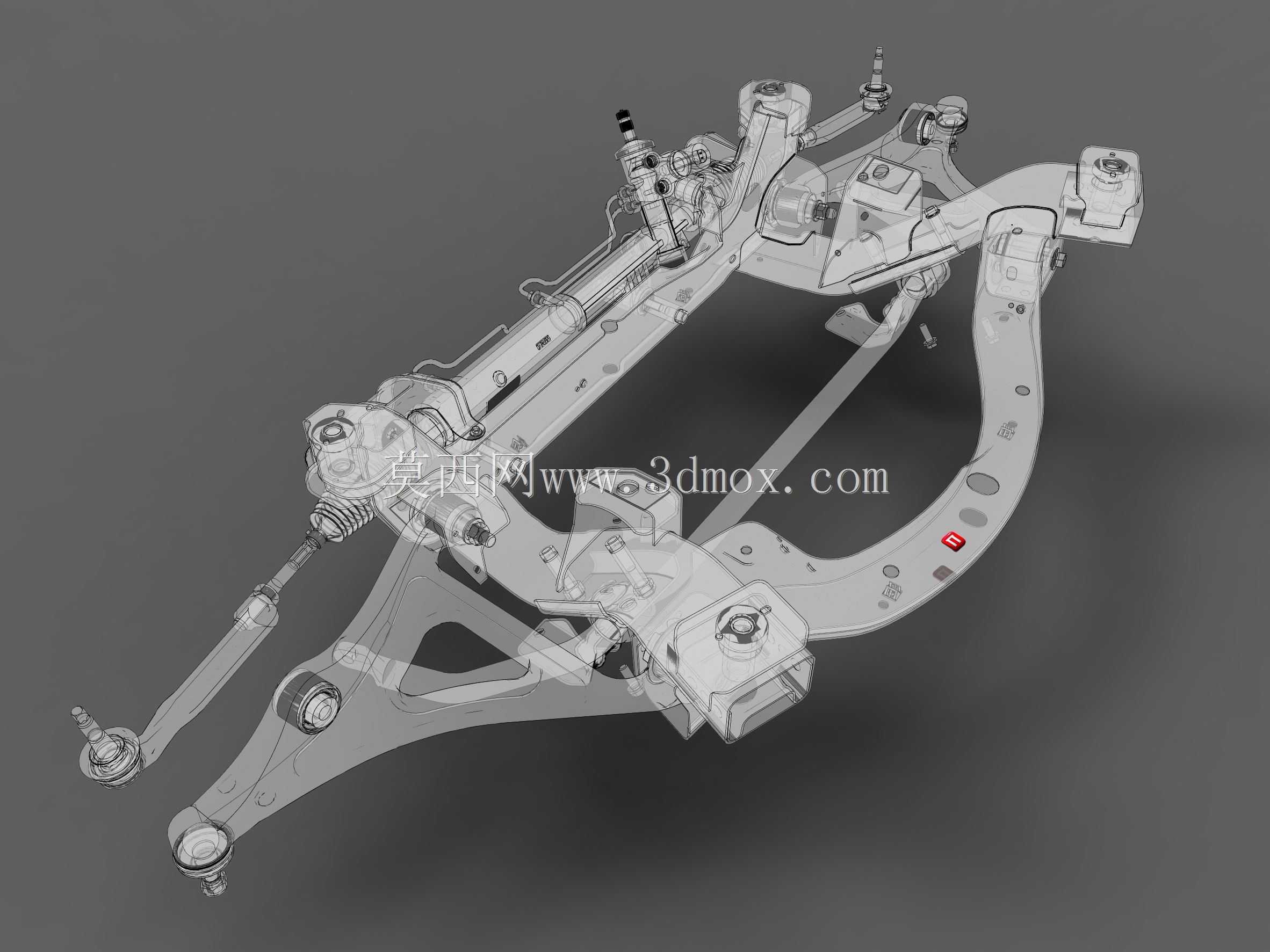

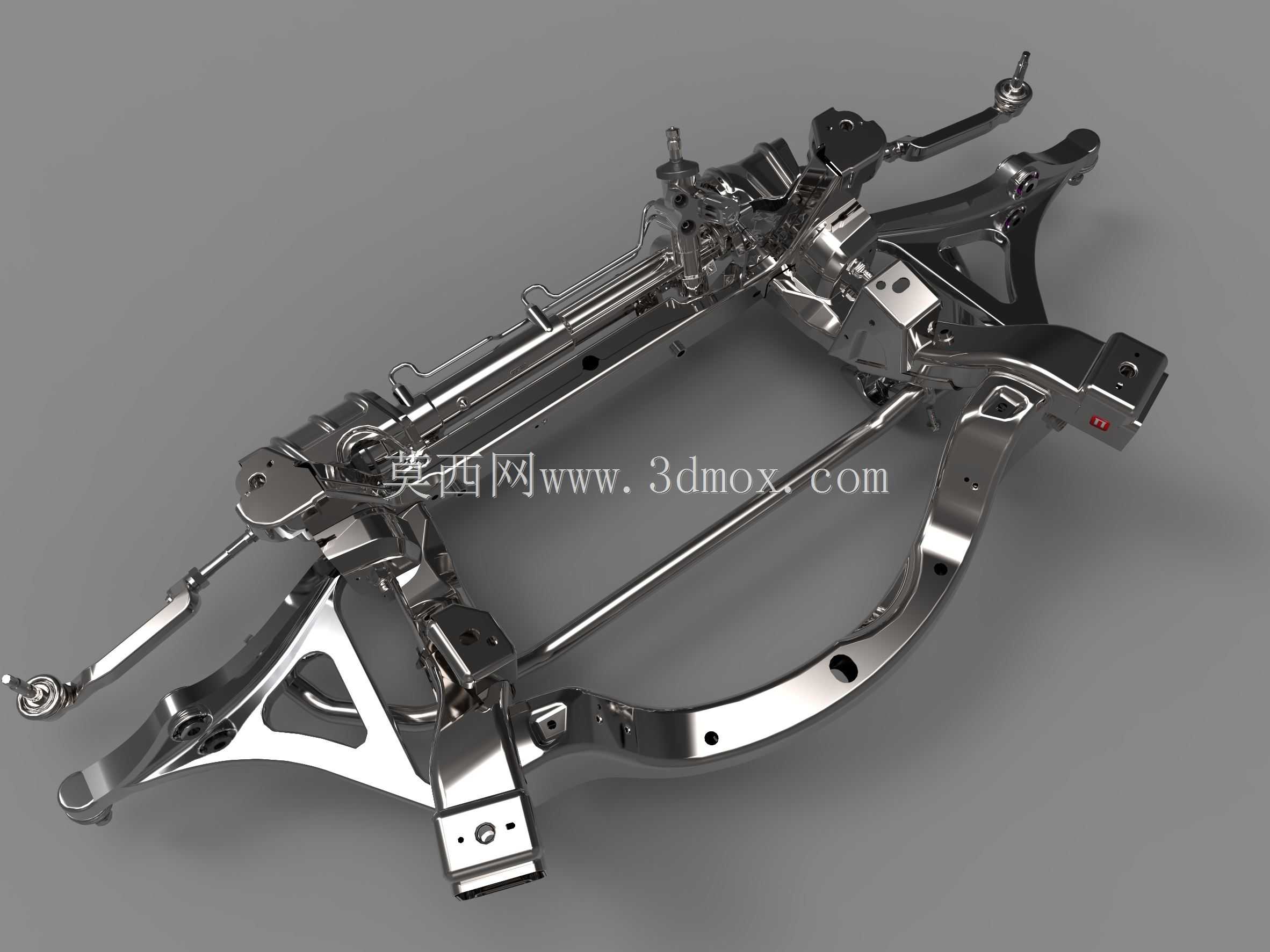

汽车前副车架横梁总成结构设计

该构件作为乘用车底盘前舱核心承载部件，主要承担前悬系统、转向机构与动力总成下部的载荷传递功能，在整车行驶过程中，需要将路面经轮胎传递的纵向、侧向冲击载荷均匀分散至车身纵梁连接点，同时为转向器、稳定杆、下摆臂等部件提供精准的安装基准。从结构设计逻辑来看，整体采用闭合式冲压焊接腔体结构，主横梁轮廓根据前舱下部布置空间做了异形随形设计，两侧延伸臂的安装点位完全匹配麦弗逊式前悬挂的硬点坐标，在保证各部件运动间隙的前提下，尽可能压缩构件占用的Z向空间，为发动机油底壳、排气前段留出足够的离地间隙。安装边界方面，构件共设置6个车身连接点，每个连接点都预留了对应规格的螺栓过孔与定位销孔，孔位公差控制在±0.1mm范围内，可保证装配时与车身预装支架的同轴度，避免出现强制装配带来的内应力；转向器安装面设计了局部加强凸台，凸台平面度要求不大于0.05mm，防止转向器固定后出现壳体变形导致的转向卡滞问题。在功能特性上，横梁本体集成了稳定杆连杆安装座、下摆臂后铰接点支架、线束固定卡扣座等附属结构，减少了底盘上的分散支架数量，既降低了整体装配复杂度，也减少了多个支架连接带来的刚度损失。日常行驶中，该构件需要承受制动时的纵向载荷峰值、过弯时的侧向载荷以及颠簸路面的垂向冲击，因此在腔体内部设计了多处加强筋板，在不显著增加整体重量的前提下，将构件的一阶模态提升至350Hz以上，避开路面激励与发动机怠速的共振区间。设计过程中还充分考虑了维修便利性，转向器、下摆臂等部件的固定螺栓操作空间都做了预留，不需要拆卸整个横梁即可完成相关部件的更换作业，同时横梁下部的轮廓做了圆弧过渡处理，避免车辆托底时出现应力集中导致的构件开裂。
