乘用车辆转向操纵总成结构设计

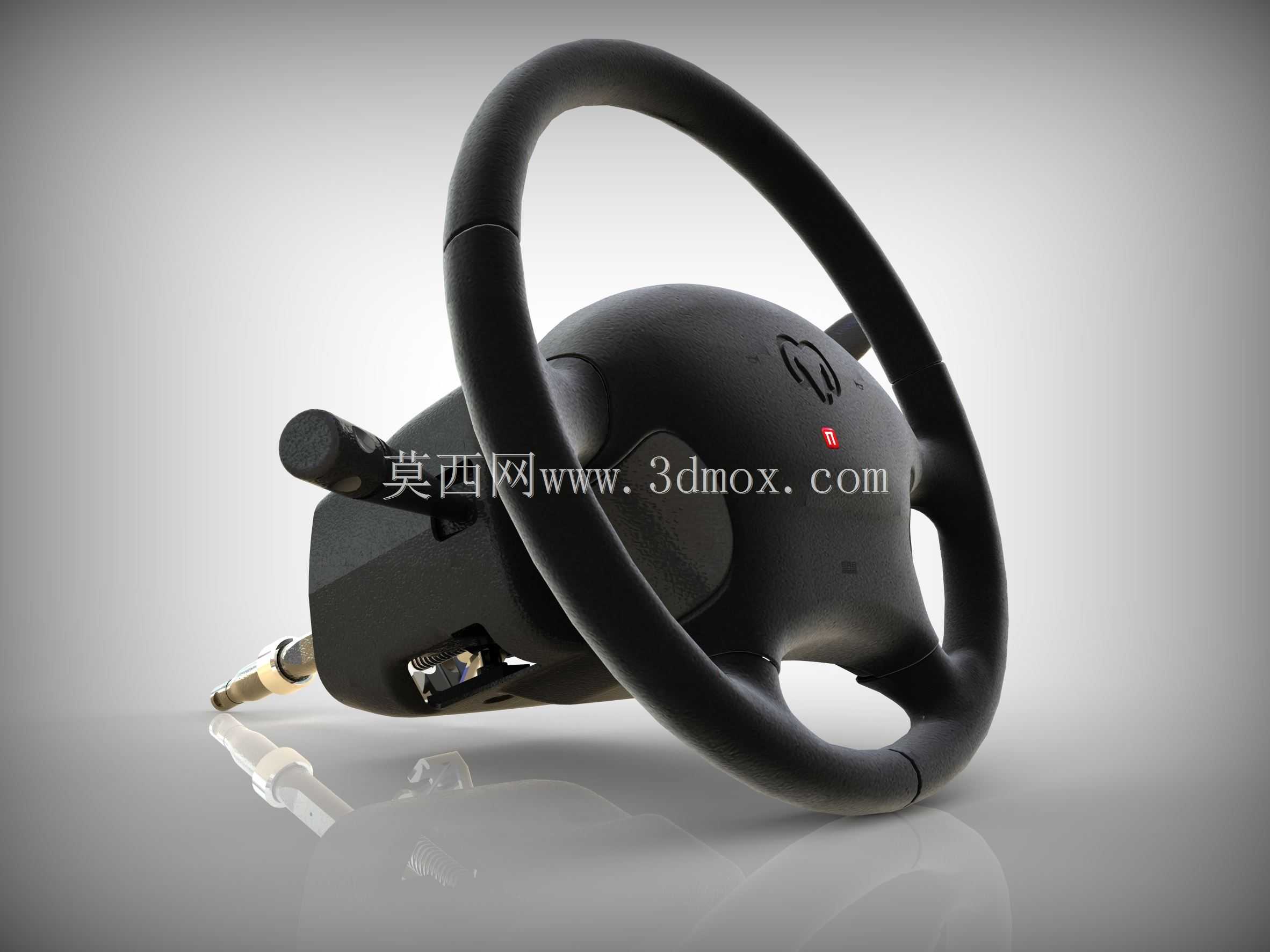

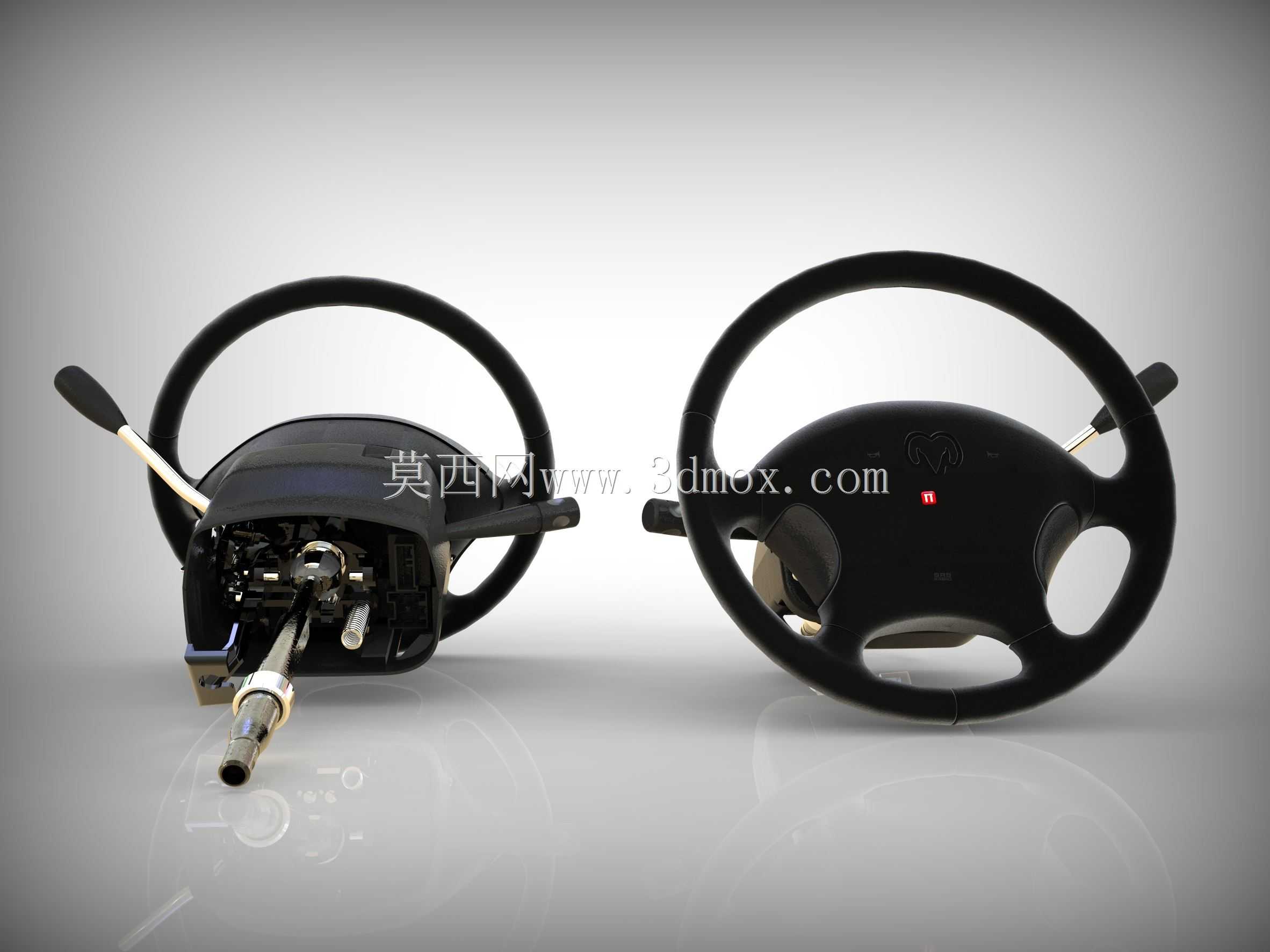

在整车底盘操控系统的布局中，转向操纵总成是直接衔接驾驶员操作输入与转向执行机构的核心部件，日常驾驶场景里，驾驶员施加在方向盘上的转向力矩、转角信号，都需要通过这套总成完成传递，同时还要兼顾碰撞安全、操作舒适性、周边部件安装避让的多重要求。从结构设计逻辑来看，这套转向操纵总成将方向盘握持结构、转向柱本体、组合开关安装基座、转向输入轴做了一体化集成设计，方向盘采用三幅式环形握持结构，轮圈截面做了贴合手掌握持弧度的曲面过渡，表面做防滑纹理处理，保证不同握持姿势下的摩擦力足够，避免转向操作时出现打滑。方向盘中心区域预留了安全气囊安装腔，同时集成了喇叭触点的安装位，背部的辐条结构做了等强度的壁厚渐变设计，在保证结构刚度能承受极限转向力矩的前提下，尽可能降低整体重量，减少转向柱上端的负载。转向柱部分采用分段式轴体设计，上端通过花键结构与方向盘轮毂刚性连接，保证转角传递无空程，轴体外的护罩结构预留了组合开关、点火锁芯的安装卡槽，灯光控制、雨刮控制的拨杆开关可以直接卡接在护罩两侧的预设位置，不需要额外设计独立安装支架，减少整车装配时的零件数量。转向柱下端的输入轴做了万向节连接结构，能够适配不同车型驾驶室的布局角度，抵消转向器安装位置与转向柱轴线的角度偏差，同时轴体设计了溃缩吸能结构，在车辆发生正面碰撞时，转向柱可以按照预设的溃缩行程轴向收缩，避免刚性结构直接冲击驾驶员胸部。从安装边界来看，转向柱总成的上端固定点位于驾驶舱仪表台横梁的中部位置，安装支架设计了长圆孔调节结构，可以适配不同车型的方向盘上下、前后调节行程，满足不同身高驾驶员的坐姿调整需求；下端的万向节输出端与转向器的输入轴对接，周边预留了制动踏板、加速踏板的安装空间，护罩下方的走线槽可以规整布置组合开关、安全气囊的线束，避免线束与运动部件出现干涉。在实际使用场景中，这套总成除了传递转向力矩之外，还要承受驾驶员上下车时对方向盘的侧向载荷，以及颠簸路面传递上来的振动，因此在转向柱与车身安装支架的连接位置设计了橡胶减震衬套，过滤路面传递上来的细碎振动，避免方向盘出现麻手的情况。设计过程中需要重点校核转向全行程内，方向盘与驾驶员座椅、仪表台、周边操纵件的安全间隙，保证方向盘转到极限角度时，不会与周边部件发生磕碰，同时转向柱的转动阻力要做均匀化调校，保证转向操作的力矩线性，没有卡滞或者忽轻忽重的问题。
