民用航空器前起落架结构三维设计

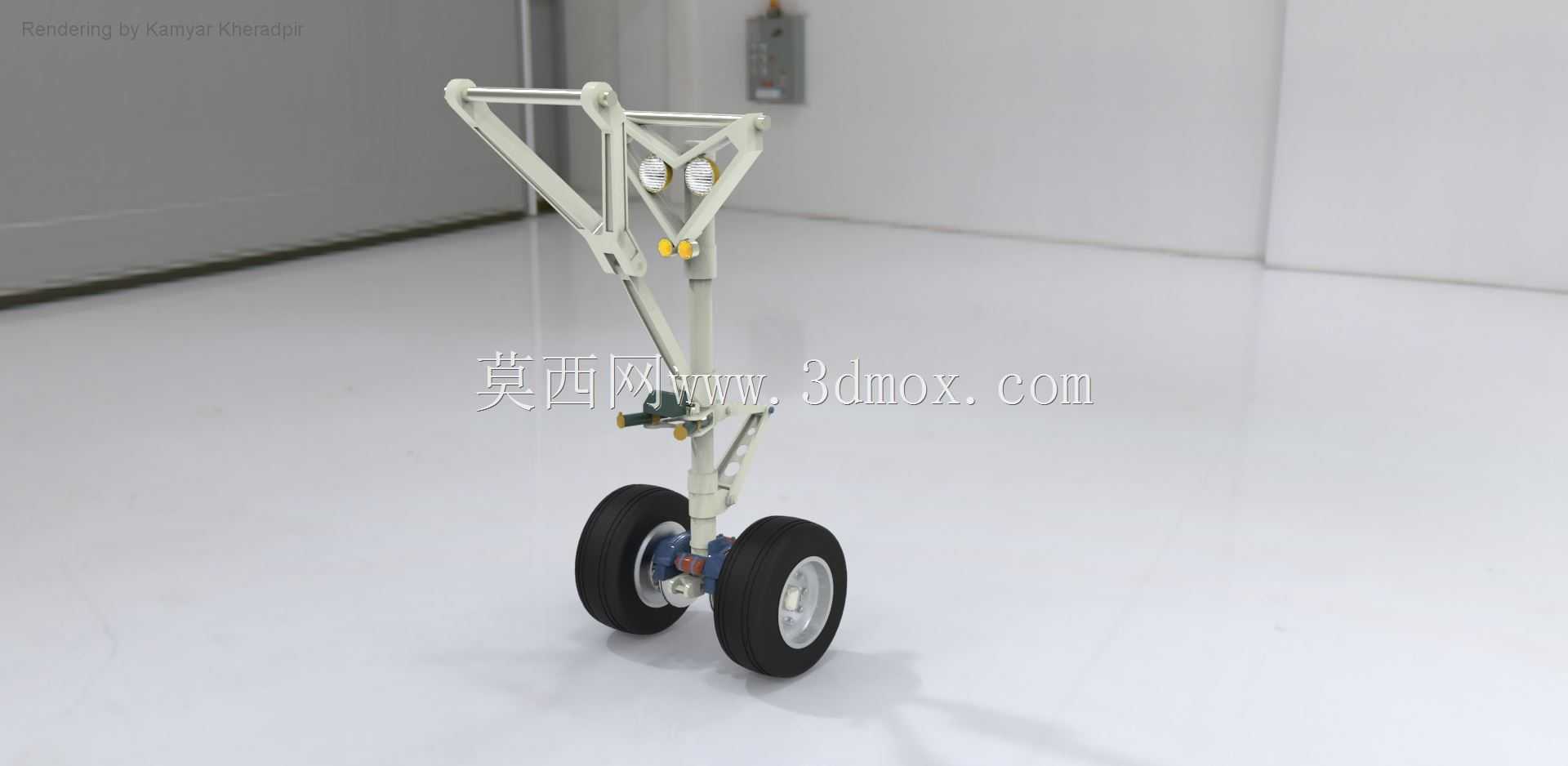

作为承担航空器地面滑跑、起降载荷的核心承力部件，起落架的结构设计直接决定了飞机地面滑行阶段的操控稳定性与着陆冲击耐受能力，本次呈现的前起落架结构，采用常见的支柱式布局，整体以油气缓冲支柱为核心承力载体，上部通过V型撑杆与机身承力框铰接，既传递着陆阶段的垂直冲击载荷，也可在滑跑过程中承受侧向风载荷与转弯带来的横向力矩。

从实际应用场景来看，这类前起落架多用于单通道民用干线客机或中型通用飞机，安装位置处于机身前段中轴线处，除承担约15%的整机静态重量外，还集成了转弯操纵机构，可在地面滑行阶段通过液压驱动实现左右偏转，配合主起落架完成地面转向、掉头等操作，避免飞机地面滑行时过度依赖差动刹车造成轮胎过度磨损。结构设计阶段优先考虑载荷传递路径的合理性，上部V型撑杆采用箱型截面设计，铰接点位置设置有耐磨衬套安装位，可在长期交变载荷作用下减少铰接副的磨损量，降低地勤维护的拆装频次。

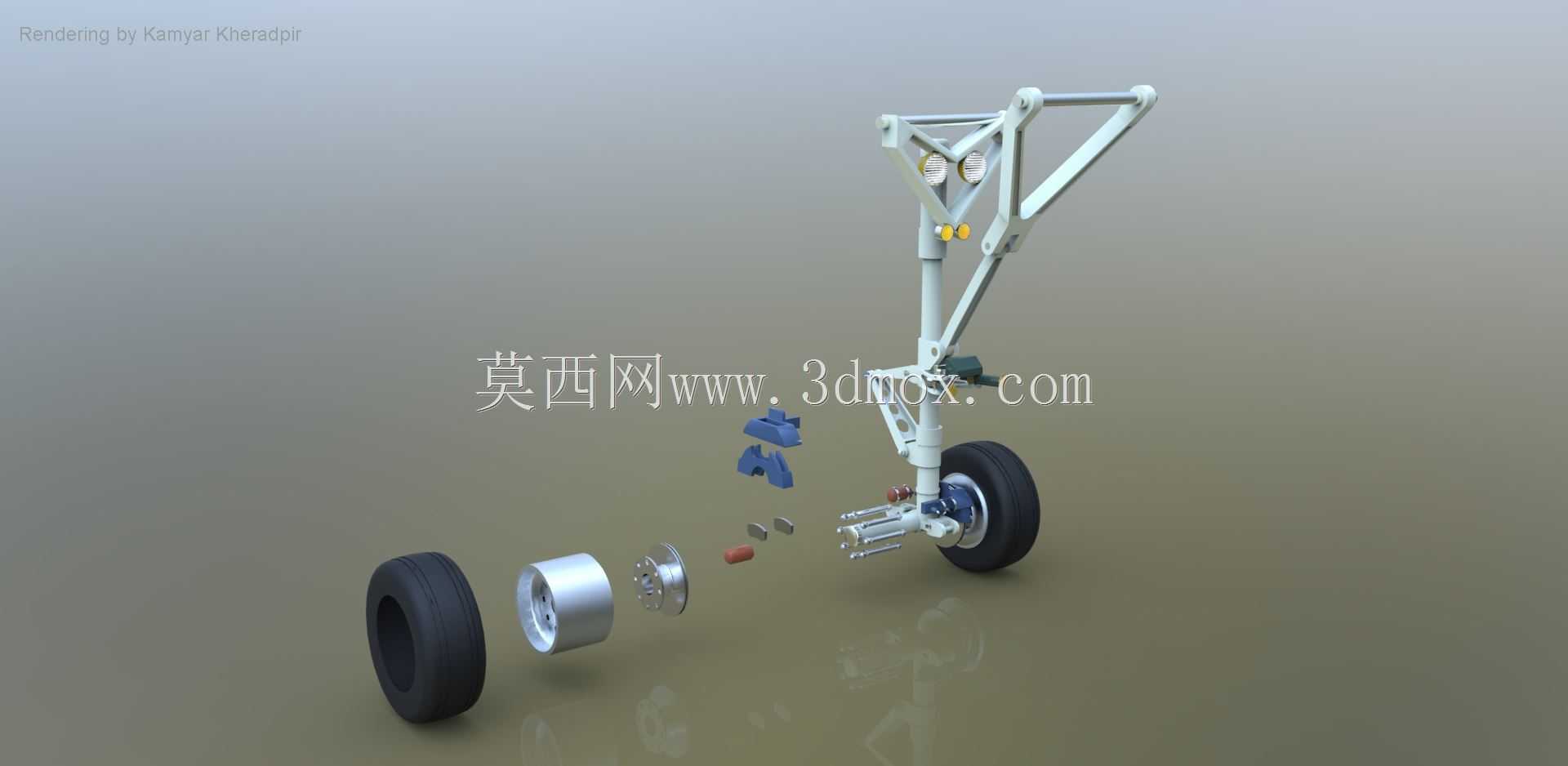

缓冲支柱作为核心功能部件，内部集成了油液阻尼孔与高压气腔，着陆瞬间的冲击动能会通过油液高速流经阻尼孔转化为热能耗散，同时高压气腔的压缩行程可进一步缓冲峰值载荷，避免冲击载荷直接传递至机身结构造成蒙皮或框段变形。下部机轮组件采用双轮并列布局，单轮配套有独立的刹车盘安装接口与轮毂轴承座，轮胎间距经过匹配计算，可在单侧轮胎遭遇跑道异物破损时，仍能维持短距离滑跑的结构稳定性，避免起落架整体侧翻。

安装边界设计上，上部撑杆的铰接孔位同轴度公差控制在0.02mm以内，缓冲支柱的行程预留量需匹配飞机最大着陆重量下的极限下沉速度，避免支柱触底造成结构硬碰撞。起落架收起状态下，整体可绕上部铰接点旋转收入机身前段轮舱，轮舱轮廓与撑杆、机轮的外形间隙预留不小于30mm，防止飞行过程中结构振动造成蒙皮剐蹭。细节结构处，扭力臂的铰接点设置有润滑脂注油嘴，可在定检时直接补充润滑脂，无需拆解整体结构，轮胎附近的轮速传感器安装位预留有走线槽，可直接配套航电系统的防滑刹车组件，实现滑跑阶段的刹车压力动态调节。
