航空用轻量化飞机轴承支架结构设计

这款轴承支架是航空传动系统中的核心承力构件，主要应用于固定翼飞机的操纵面传动链路、发动机附件传动段以及起落架收放机构的轴承定位场景，核心作用是为深沟球轴承、关节轴承提供稳定的安装基准，同时传递轴承承受的径向载荷与交变轴向载荷，隔绝飞行过程中气流扰动、发动机振动带来的载荷冲击，避免轴承出现窜动、偏磨问题，保障传动链路的运动精度。

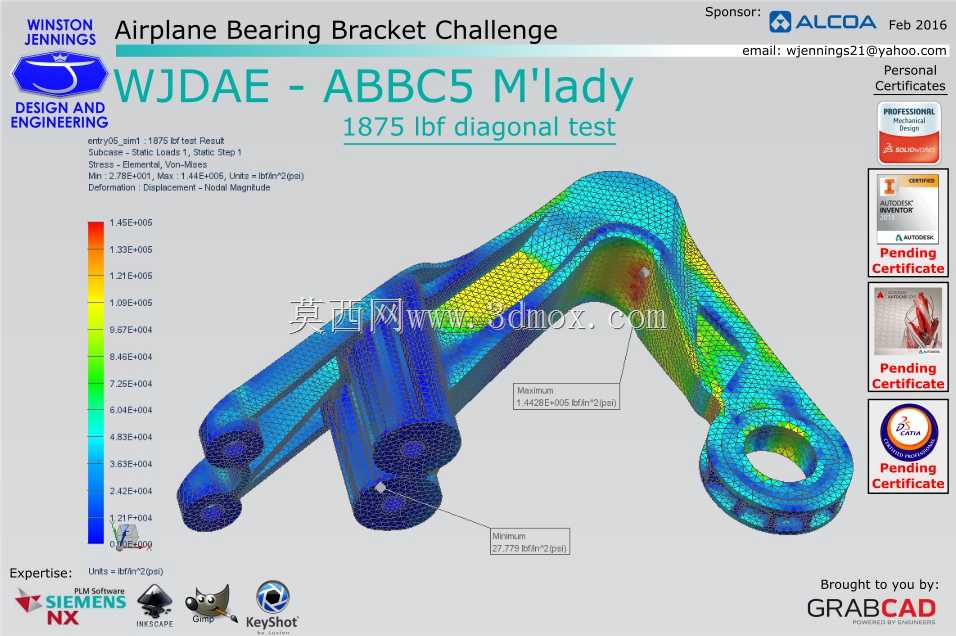

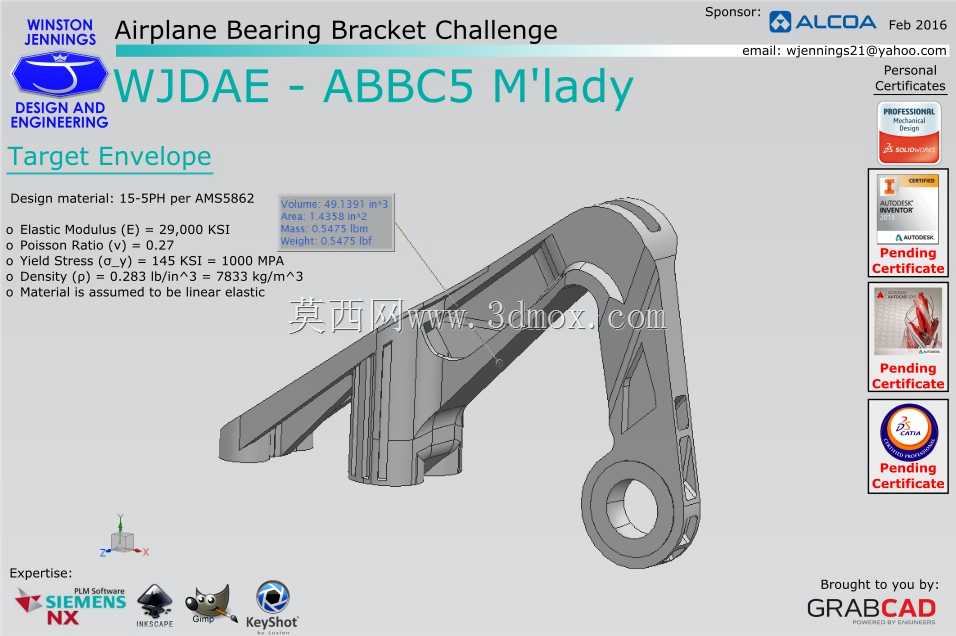

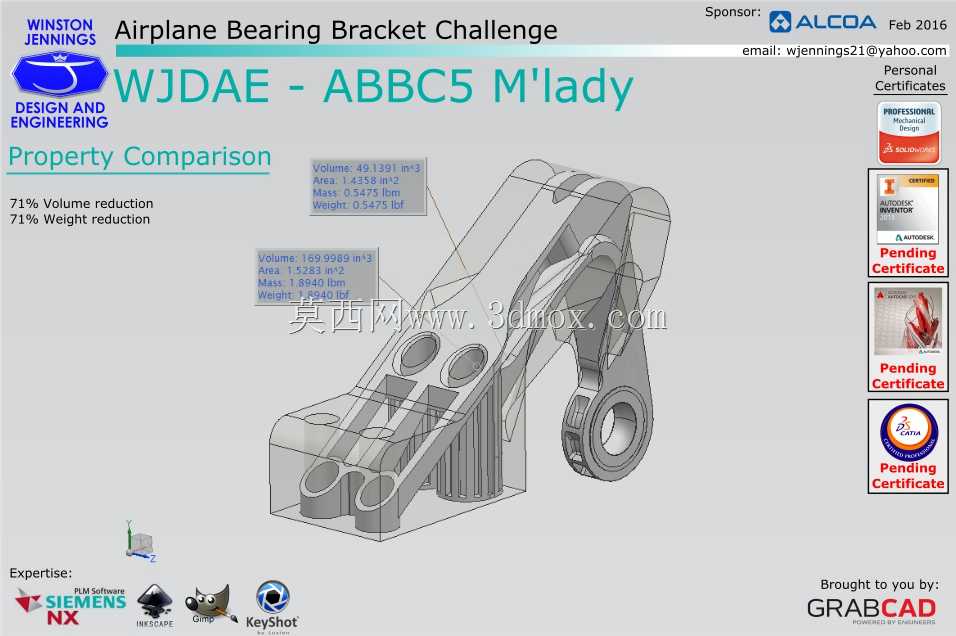

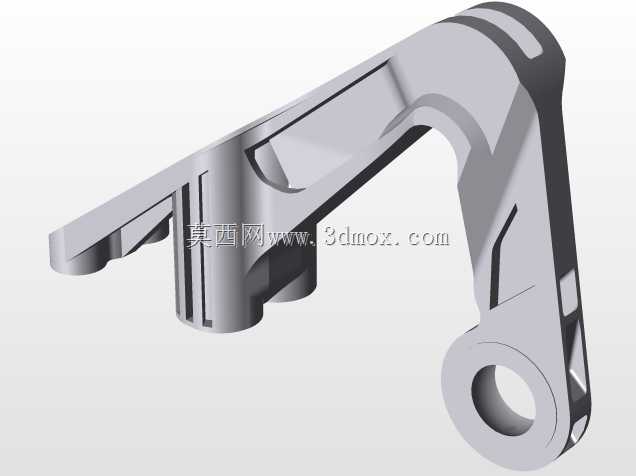

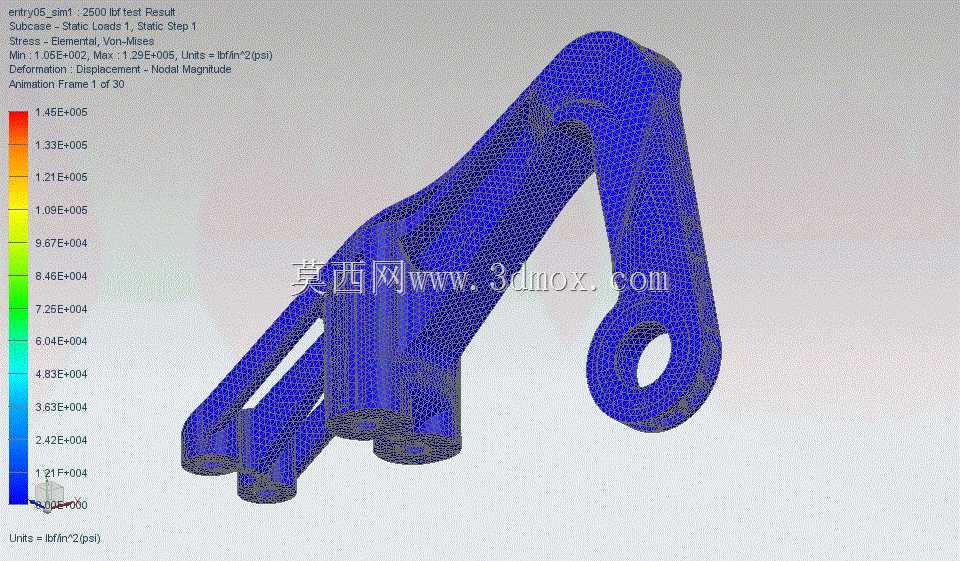

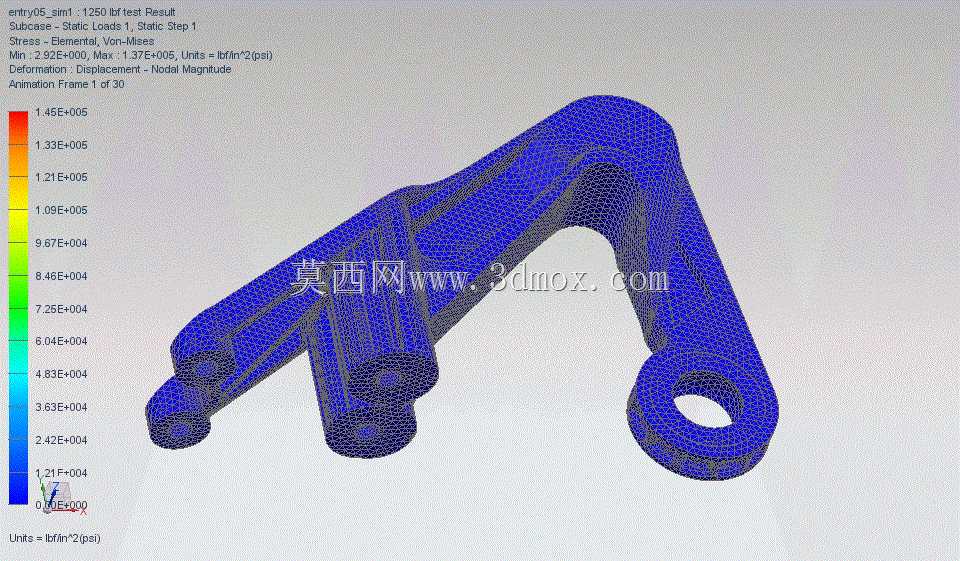

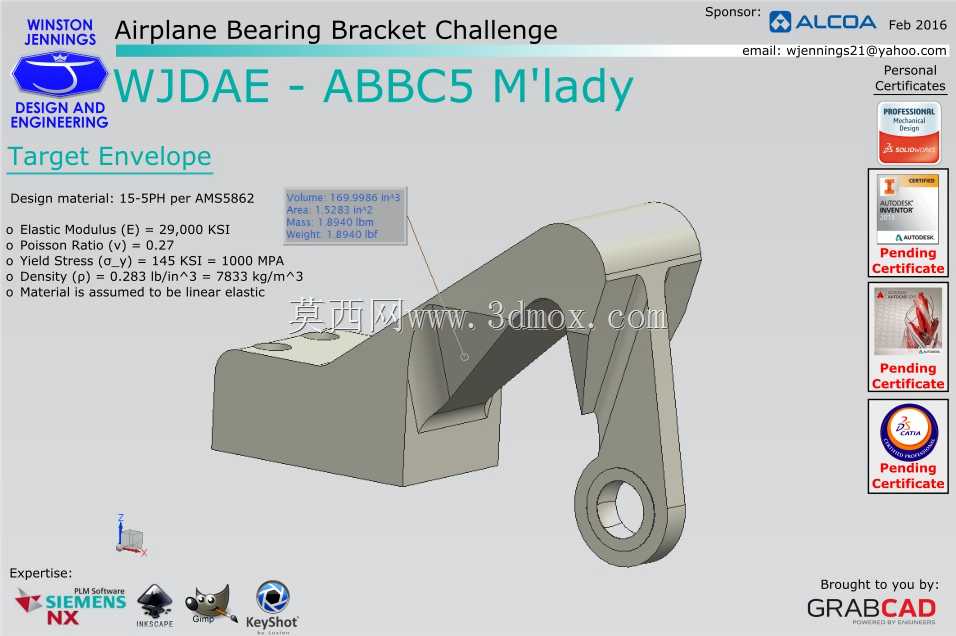

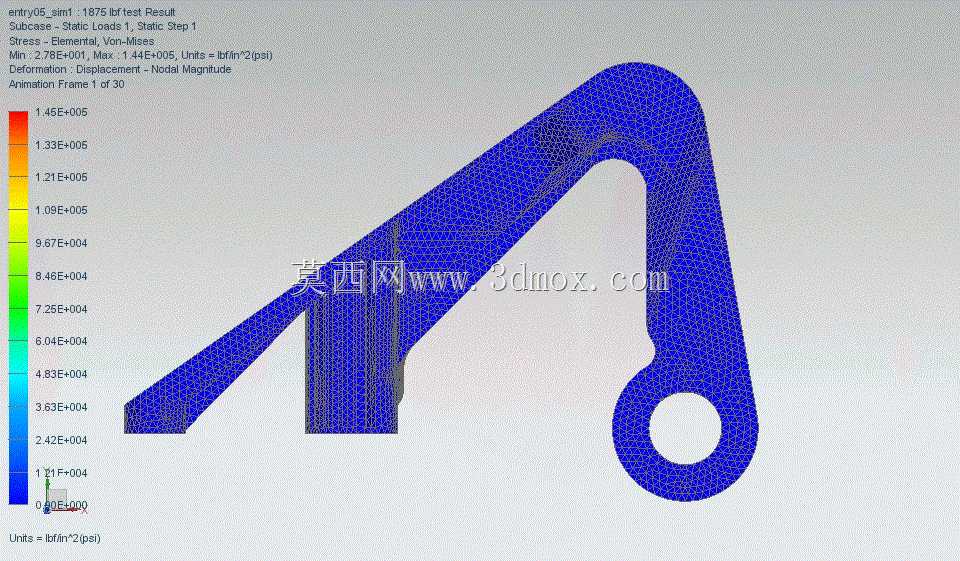

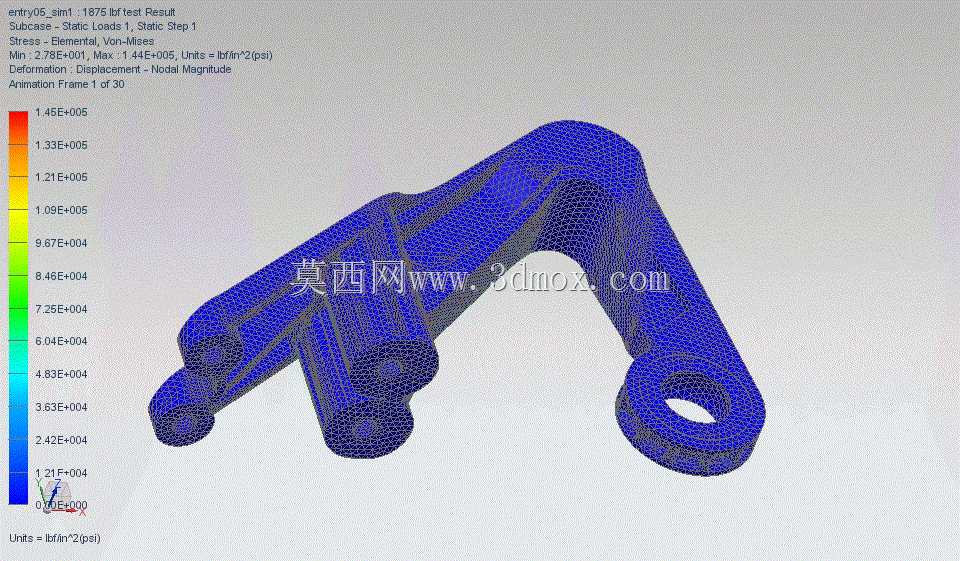

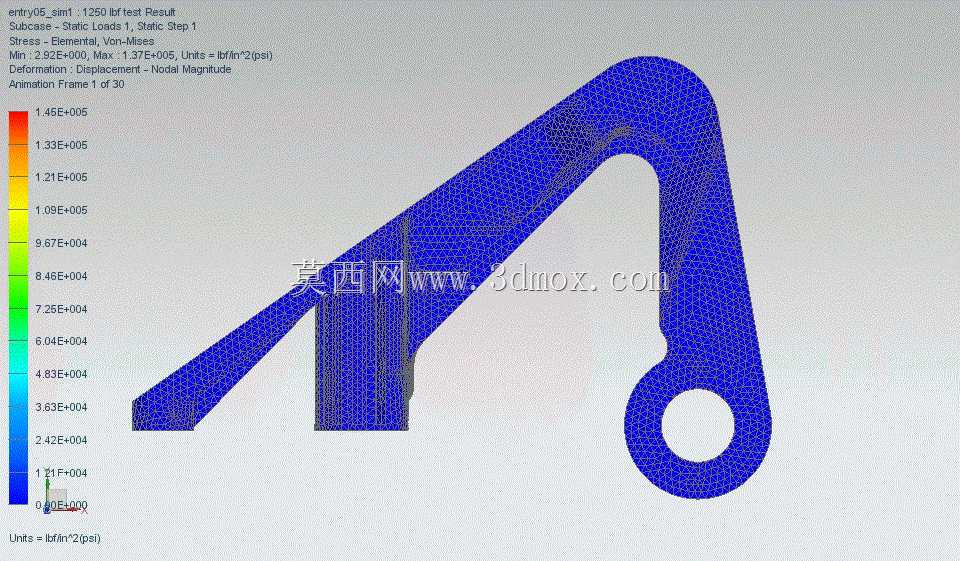

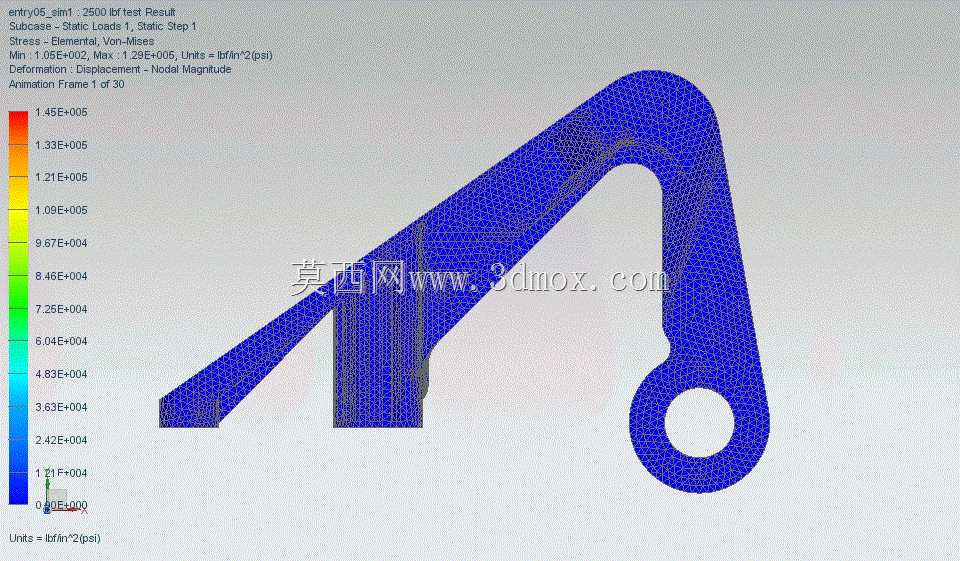

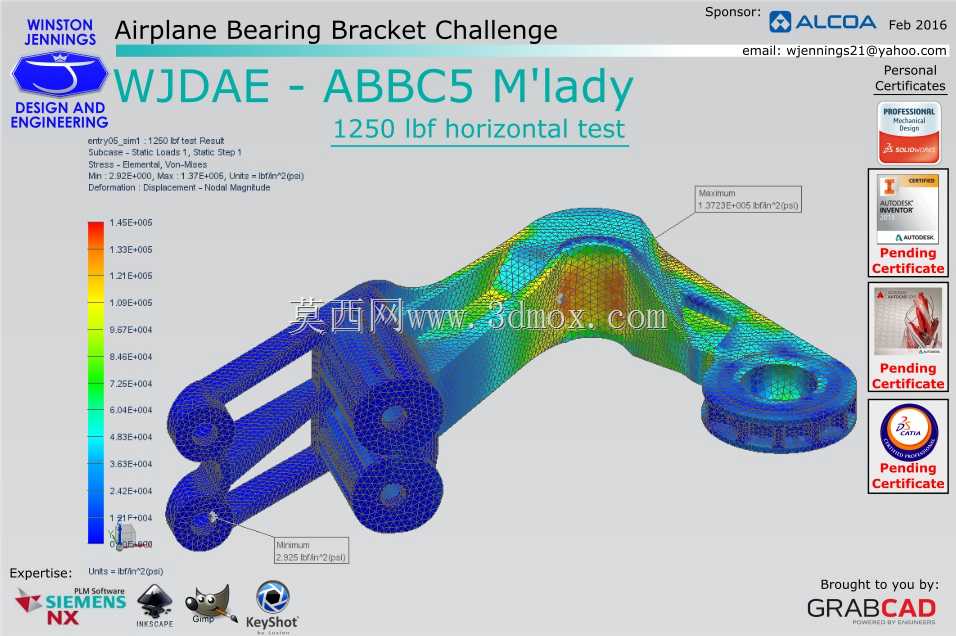

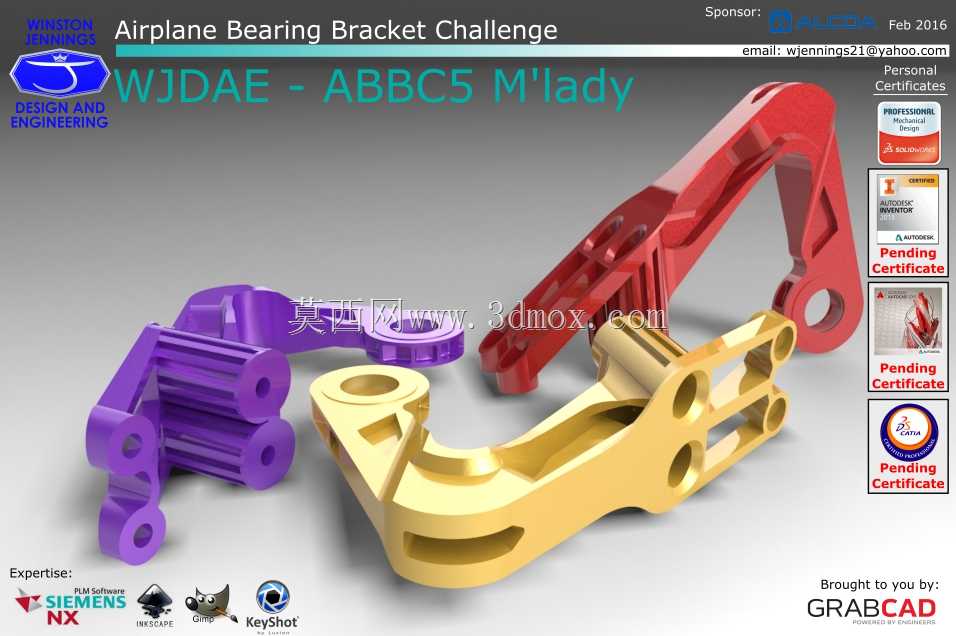

从结构设计逻辑来看，这款支架采用了拓扑优化后的镂空承力构型，整体摒弃了传统实心支架的冗余材料布局，所有非承力区域都做了渐进式挖空处理，承力筋条的走向完全匹配载荷传递路径：主安装耳片处的加厚凸台直接对接机身或机构的安装基面，通过螺栓孔实现刚性固定，筋条从安装凸台出发沿载荷方向呈放射状延伸至轴承安装位，每一处筋条的厚度都经过应力梯度匹配，在最大应力集中的轴承座外圈位置做了环形加厚过渡，避免应力突变导致的疲劳开裂。

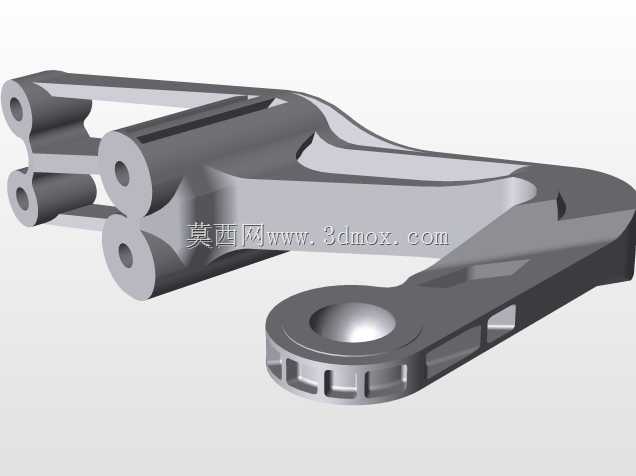

安装边界方面，支架设置了三个独立的安装定位点，主安装孔为高精度铰制孔设计，与配套螺栓的配合公差控制在H7/h6区间，保证安装后的定位精度，另外两个辅助安装孔为腰型微调结构，可补偿安装过程中累计的形位公差，适配不同装配场景下的位置调整需求。轴承安装位的内孔尺寸严格匹配对应规格轴承的外圈公差，孔壁预留了润滑脂导流槽，可在轴承运转过程中持续为滚动体提供润滑介质，减少运转磨损。

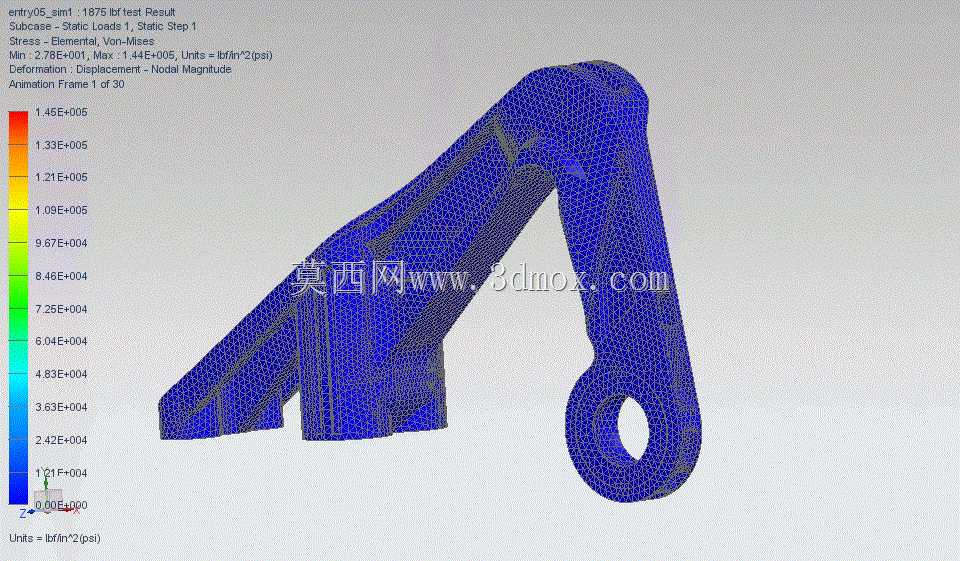

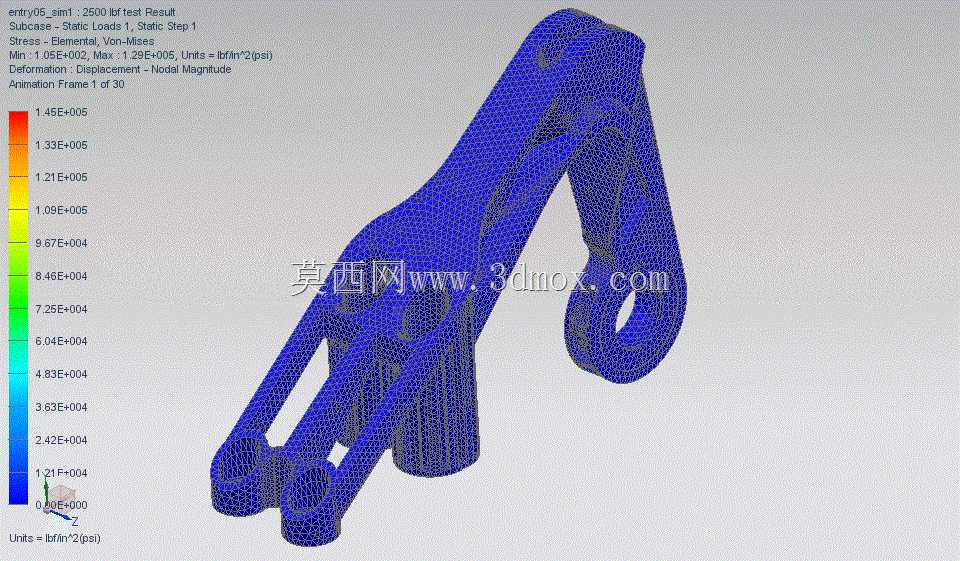

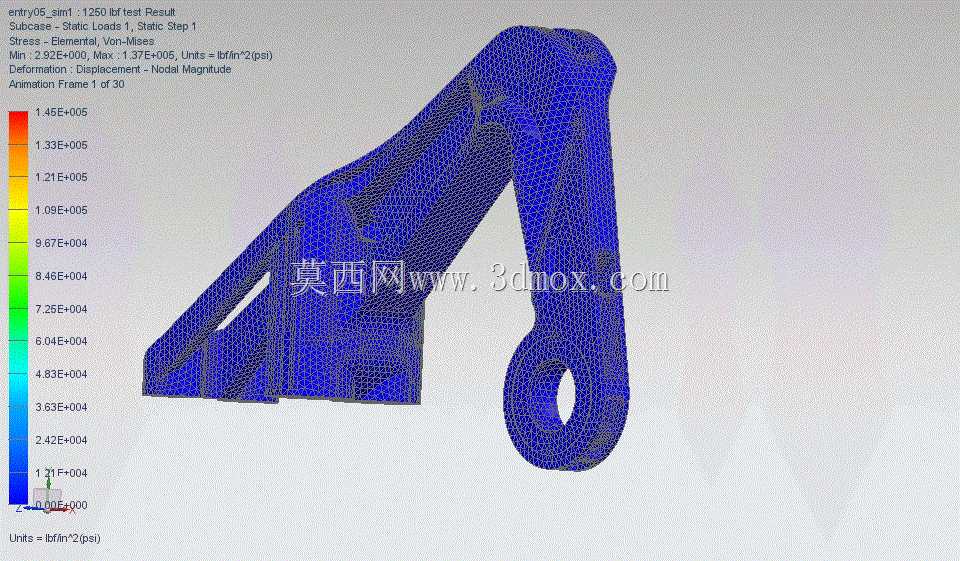

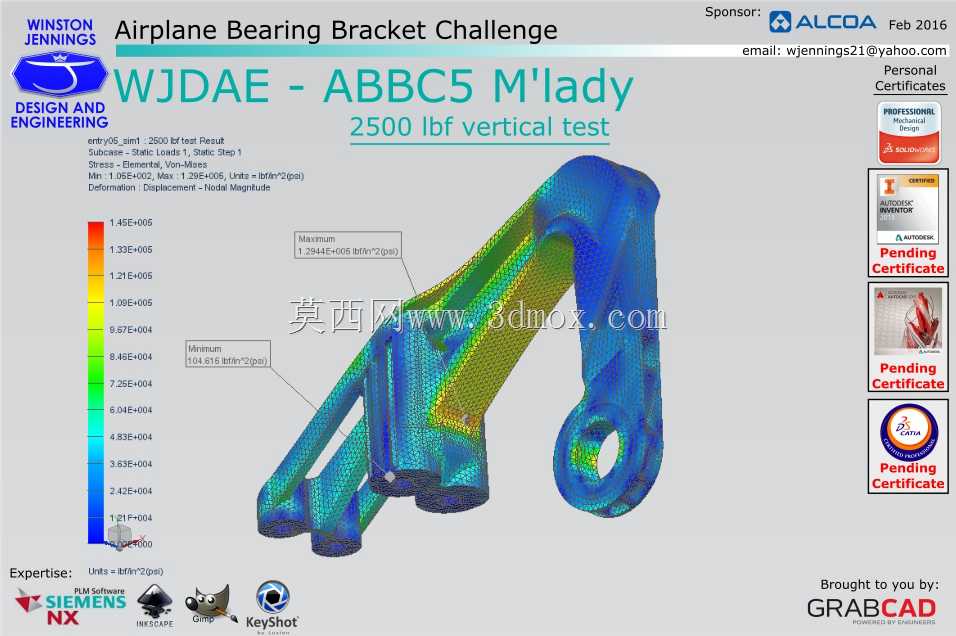

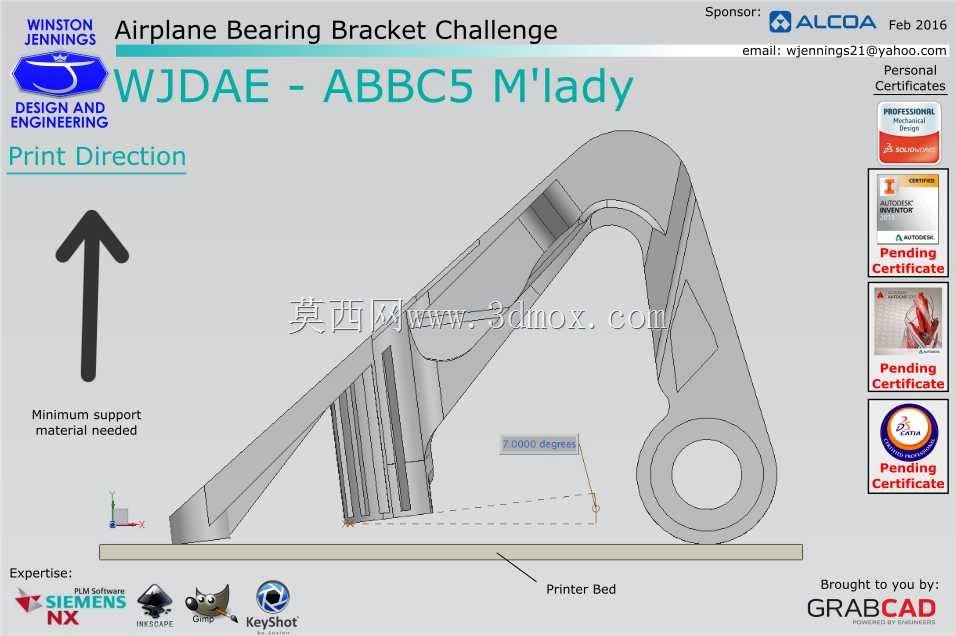

材质适配性上，这款支架可根据使用场景选用高强度结构钢或不锈钢材质，钢制版本适用于机身内部非腐蚀环境的传动机构，通过表面渗碳处理提升表面硬度与耐磨性能；不锈钢版本则适用于靠近机身外部、易接触水汽或航空燃油的安装位置，依靠材质本身的耐蚀性减少维护频次。整体结构的网格划分精度控制在1.5mm级别，所有过渡圆角都做了R2以上的圆滑处理，避免加工过程中出现应力集中源，同时适配五轴铣削的加工工艺，减少不必要的装夹次数，提升加工效率与成品一致性。在实际装机应用中，这类支架需要通过振动耐久测试、高低温环境载荷测试，确保在-55℃到120℃的航空工作温度区间内，结构形变量控制在轴承允许的安装公差范围内，不会因温度形变导致轴承卡滞或间隙过大。
