工业用交流磁接触器三维结构设计

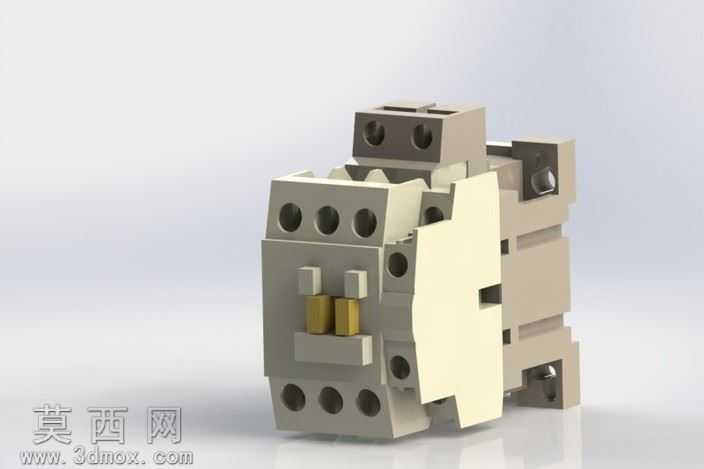

本模型为工业低压配电场景常用的磁接触器三维设计成果，建模阶段采用自底向上的装配设计思路，先拆分接触器的各个功能部件逐一完成单体建模，再按照实际装配约束完成整体组合。首先针对接触器的基座壳体部分，依据实物的注塑件结构特征，绘制外壳的轮廓草图，通过拉伸、切除、拔模等特征命令构建出壳体的主体结构，精准还原壳体上的接线端子安装孔、触头容纳腔、导轨卡扣槽等细节结构，壳体的壁厚、加强筋位置均参考同规格实物的尺寸参数设置，保证结构的合理性。针对电磁驱动部分，建模时还原了静铁芯、动铁芯、电磁线圈的结构，铁芯的叠片结构通过阵列特征模拟，线圈部分通过螺旋扫描结合实体切除完成，还原线圈的绕线形态与接线端结构。触头系统部分，分别构建主触头、辅助触头的静触头片、动触头桥、触头支持件结构，触头的接触点位、弹簧安装位都做了精准还原，同时还原了灭弧罩的栅格结构，灭弧栅片的排列间距、罩体的卡扣结构都与实物结构一致。接线端子部分，还原了接线螺钉、压线板的结构，螺钉的螺纹特征通过装饰螺纹线结合简化实体呈现，兼顾模型细节展示与文件轻量化。材质与渲染阶段，为基座壳体赋予米灰色哑光工程塑料材质，调整材质的粗糙度、反射参数模拟注塑件的哑光质感；为金属导电部件、铁芯、螺钉赋予对应的金属材质，铜质触头设置为黄铜金属材质，接线螺钉、铁芯设置为镀锌钢材质，调整金属材质的高光、反射参数还原金属件的表面质感；为电磁线圈部分赋予黑色绝缘漆包线材质，还原线圈的包覆质感。渲染时采用柔和的工作室光源，设置主光源、补光与环境反射，突出接触器各部件的结构层次与材质差异，清晰展示产品的外观形态与结构细节。整体模型严格遵循磁接触器的实际工作结构设计，各部件之间的装配间隙、运动预留空间都做了合理设置，能够直观展示磁接触器的内部构造与外部形态，可用于低压电器结构教学、配电系统三维场景搭建、产品展示等场景。
