蜗壳式流道金属壳体结构三维造型

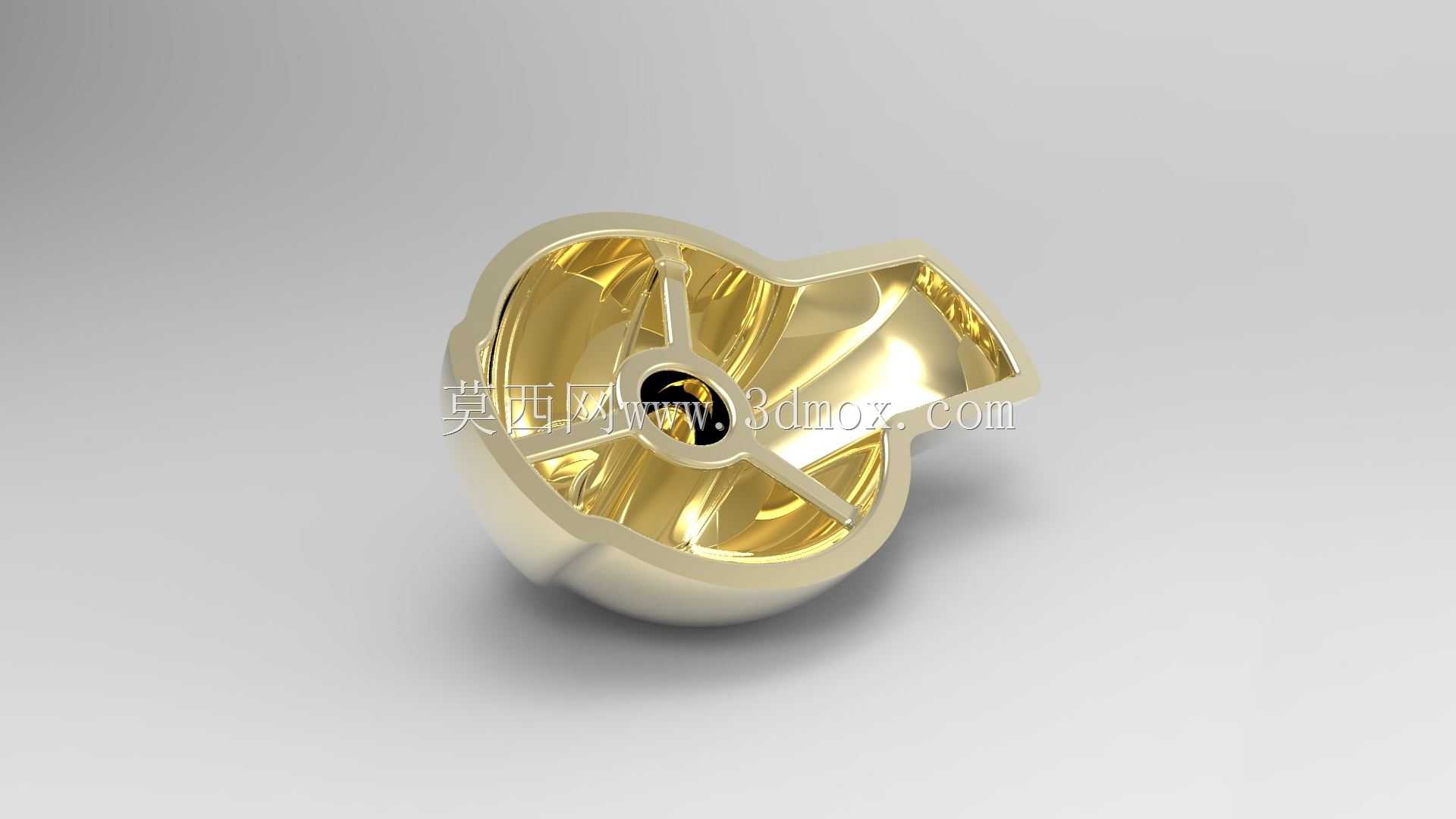

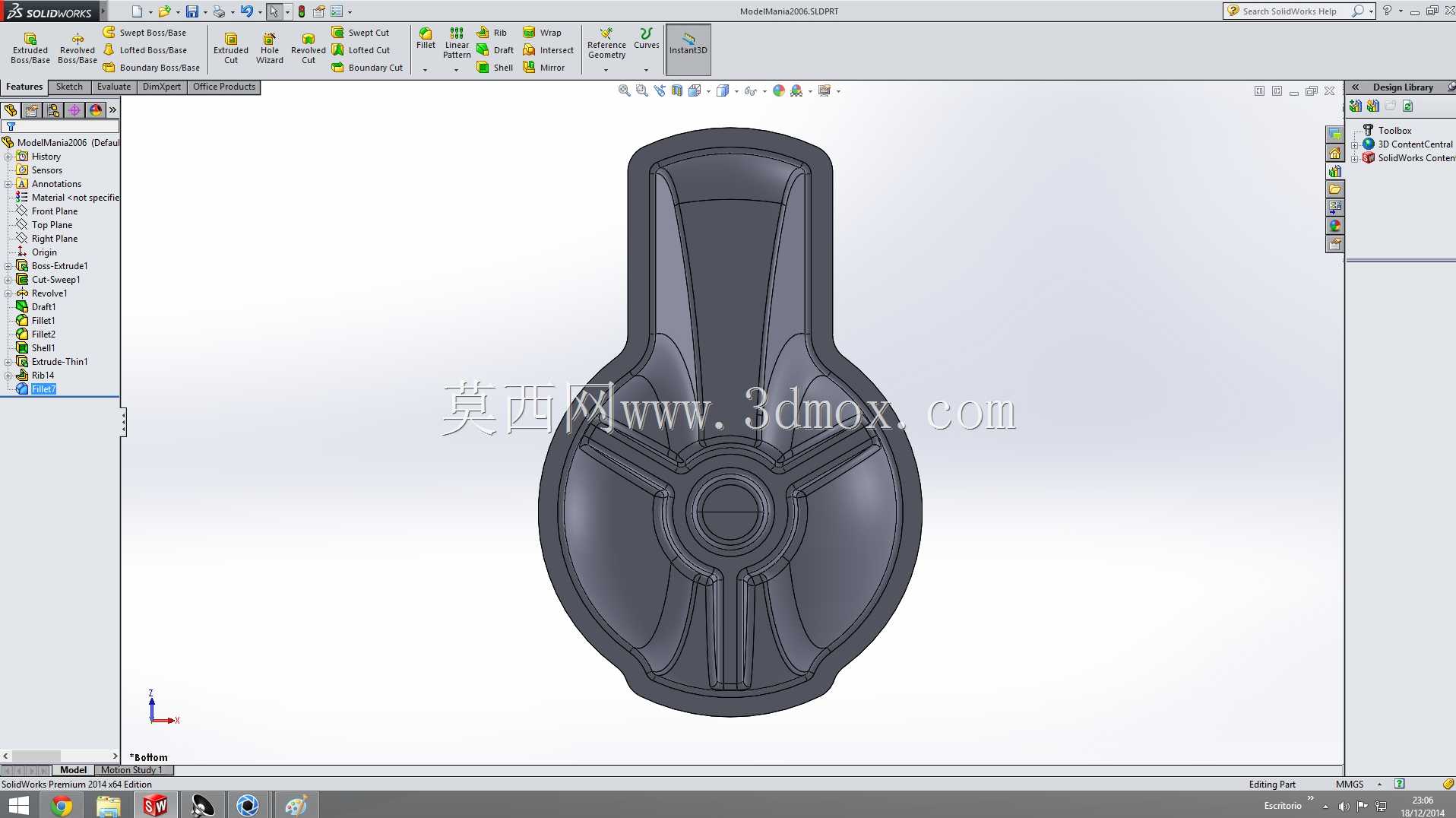

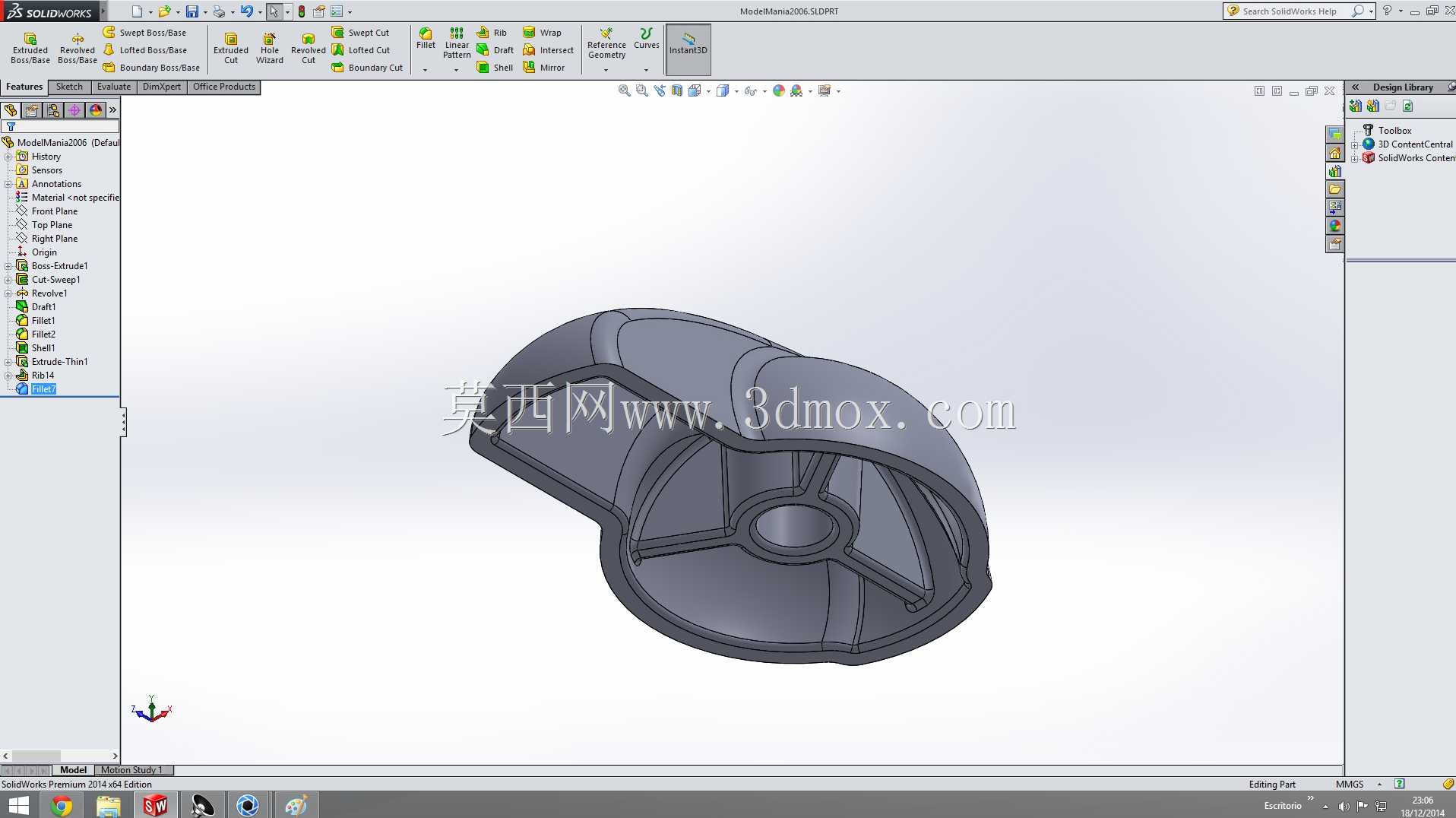

该异形蜗壳式腔体构件，核心应用场景集中在流体输送、叶轮配套的通用机械领域，可作为小型离心式流体设备的导流壳体使用，承担介质导流、叶轮容纳、流道约束的核心功能。从结构设计逻辑来看，整体采用渐扩式蜗壳流道构型，流道截面沿周向逐步扩大，能够匹配叶轮旋转输出的介质流向，降低介质在壳体内的流动阻力，减少紊流带来的能量损耗。壳体外侧为光滑过渡的曲面外形，无突兀的直角棱边，既能够降低壳体自身的应力集中系数，也便于后续的表面处理与装配对位。内部设置有中心安装位，中心孔位用于穿设叶轮转轴，周边的径向支撑筋沿中心呈放射状分布，既能够强化中心安装位的结构强度，避免转轴运行过程中出现安装位形变，也能够对内部流道起到辅助分流的作用，引导介质沿预设流道方向平稳导出。从安装边界来看，壳体的安装基准面设置在开口侧的端面，端面预留有均匀分布的连接位，可与配套的端盖部件实现密封连接，安装时需保证中心孔位与端盖对应轴孔的同轴度公差控制在合理区间，避免转轴运行出现偏磨。壳体的外形轮廓整体为不对称蜗形结构，最大外轮廓尺寸需匹配对应设备的安装腔体预留空间，安装时需注意流道出口的朝向与设备管路接口的对位精度，避免出现接口错位导致的密封失效问题。设计过程中针对曲面过渡区域做了连续曲率处理，所有内壁转角位置均采用圆弧过渡，避免介质流动过程中在转角位置形成滞留区，同时也能够降低壳体铸造或机加工过程中的工艺难度，减少应力集中导致的部件开裂风险。壳体壁厚采用均匀化设计思路，在保证结构强度满足运行压力要求的前提下，尽可能控制整体重量，适配小型流体设备的轻量化设计需求，中心支撑筋的厚度与壳体壁厚保持合理比例，避免厚薄差异过大导致的成型缺陷。
