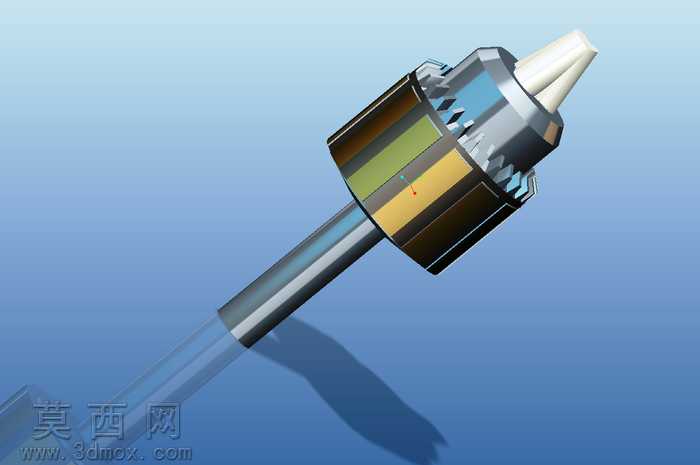

高精度自紧式钻夹头装配结构三维设计

本钻夹头三维模型采用自顶向下的装配设计思路完成整体构建，首先基于钻夹头的实际工作原理确定核心参数，包括最大夹持直径、夹头主体锥度、锁紧套行程范围、钻柄连接标准尺寸，确保模型完全符合工业实际使用的尺寸规范。建模过程中优先完成核心夹爪组件的参数化构建，三个夹爪采用等分圆周布局，通过螺旋驱动结构实现同步径向伸缩，建模时精准还原夹爪内侧的防滑齿形结构，齿形角度、齿距参数完全匹配实际加工工艺要求，保证夹持工件时的摩擦力与定心精度。夹头主体部分采用多特征组合建模，依次完成外锥面、内导向槽、锁紧螺纹段、钻柄连接孔的特征构建，内导向槽与夹爪的配合间隙控制在合理公差范围内，还原实际产品的装配配合关系，避免出现干涉问题。外部锁紧套采用内外双层结构设计，内层设置与夹爪配合的驱动螺旋槽，外层加工滚花纹理用于手动操作时增大摩擦力，建模时通过阵列特征完成滚花的均匀排布，还原真实产品的外观细节。模型装配过程严格按照实际产品的装配顺序进行，依次装入夹爪、驱动弹簧、锁紧套、限位卡簧、顶部防尘帽、尾部钻柄，所有配合关系采用机械配合约束，包括同轴心配合、螺旋配合、限位行程配合，可实现锁紧套旋转带动夹爪同步伸缩的运动仿真，直观展示钻夹头的松紧调节工作过程。渲染阶段针对不同部件赋予对应材质，夹头主体与锁紧套采用合金结构钢材质，调整金属粗糙度参数体现机加工后的金属光泽，夹爪部位采用高硬度工具钢材质，表面设置轻微的淬火氧化质感，钻柄部分采用高速钢材质，塑料防尘帽采用哑光工程塑料材质，通过环境光与定向光源的组合打光，突出金属部件的明暗层次与结构轮廓，清晰展示各部件的装配关系与细节特征。整体模型完整还原了手动自紧钻夹头的全部结构细节，可用于机床附件结构教学、工装设计参考、机械原理演示等场景，所有特征均可编辑，支持后续的参数修改与结构优化。
