线性导向导轨配套支撑轴承座结构设计

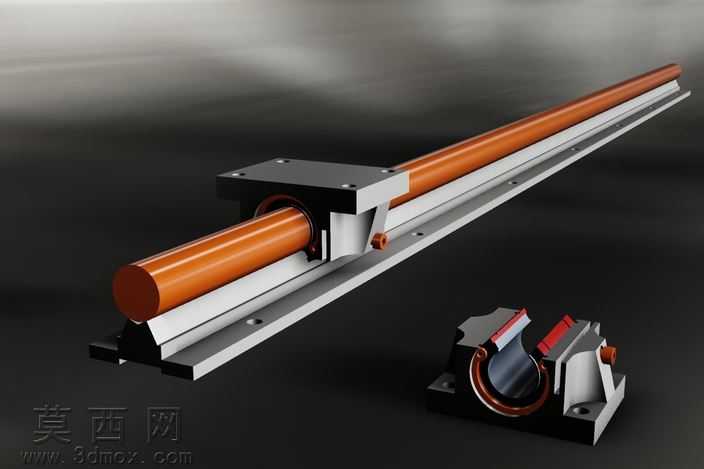

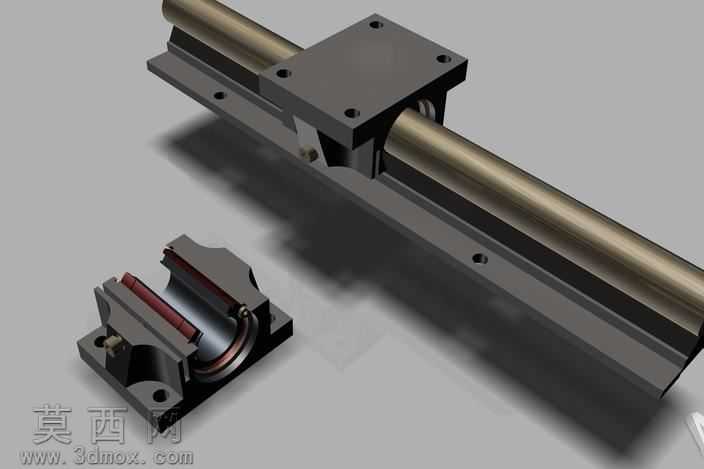

本作品为线性导向导轨配套支撑轴承座的三维设计成果，建模阶段采用参数化设计思路，先以基准轴、基准面搭建整体装配定位框架，将长条形圆柱导向光轴、铝制导轨基座、滑动滑块座、分体式支撑轴承座分别作为独立零件进行建模，各零件的安装孔位、配合公差带均按照通用机械传动配件的标准尺寸进行参数约束，确保装配时各部件无干涉错位。建模过程中对导轨基座的沉头安装孔、滑块座的锁紧顶丝孔、轴承座内圈的圆弧贴合面都做了精细化的特征处理，避免出现破面、特征缺失等问题，所有倒角、圆角细节均按照实际机加工工艺要求设置，还原真实零件的加工特征。材质与渲染阶段，针对不同部件匹配对应材质属性：圆柱导向光轴采用镀铬金属材质，调整反射粗糙度参数模拟高光亮面的金属质感，导轨基座与滑块座采用阳极氧化哑光铝合金材质，调低高光反射值呈现细腻的磨砂金属肌理，轴承座内部的支撑轴瓦采用铜合金材质，添加细微的划痕纹理模拟实际使用的磨损质感，锁紧旋钮采用红色酚醛塑料材质，区分金属部件的冷硬质感。渲染时采用三点布光方案，主光源从侧上方打亮导轨主体结构，补光弱化部件暗部死黑区域，轮廓光勾勒金属部件的边缘高光，背景采用深灰色渐变背景突出机械结构的硬朗线条，同时添加柔和的环境反射让金属材质表现更具真实感。结构设计上，该套部件采用圆柱光轴作为导向载体，滑块座内置直线轴承可沿光轴做顺畅的直线往复运动，导轨基座预留的沉头孔可直接将整套导轨固定在设备安装面，分体式支撑轴承座可在导轨任意位置锁紧固定，作为行程限位或辅助支撑使用，滑块侧面的锁紧顶丝可在滑动到指定位置后锁定滑块位置，满足不同设备的直线导向、行程调节、工位固定的使用需求，整体结构紧凑，安装调试便捷，符合自动化设备直线导向部件的通用设计规范。
