M10规格可调式杠杆夹紧操作手柄

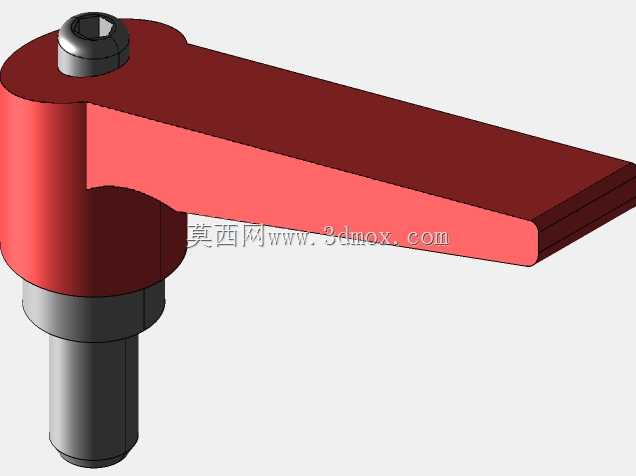

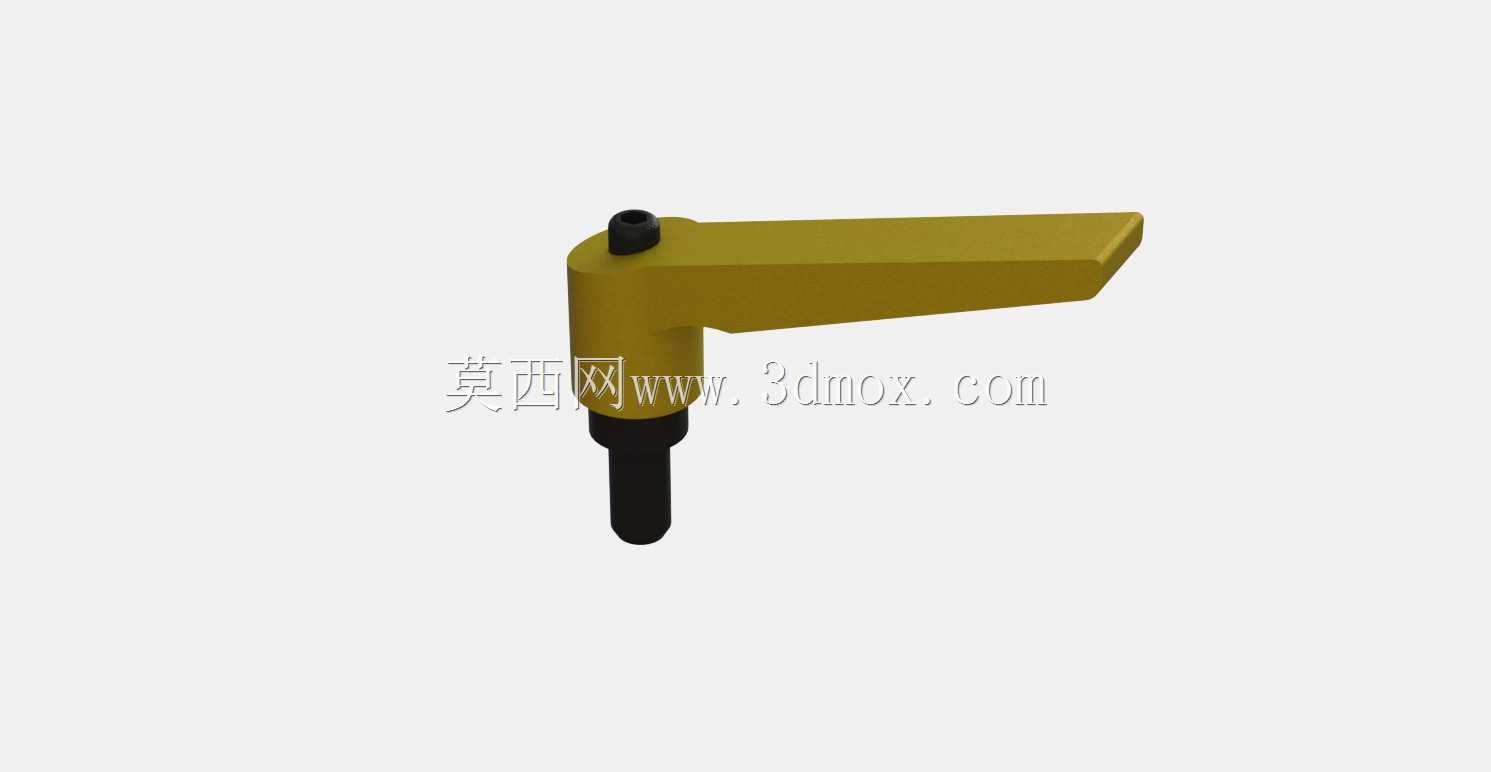

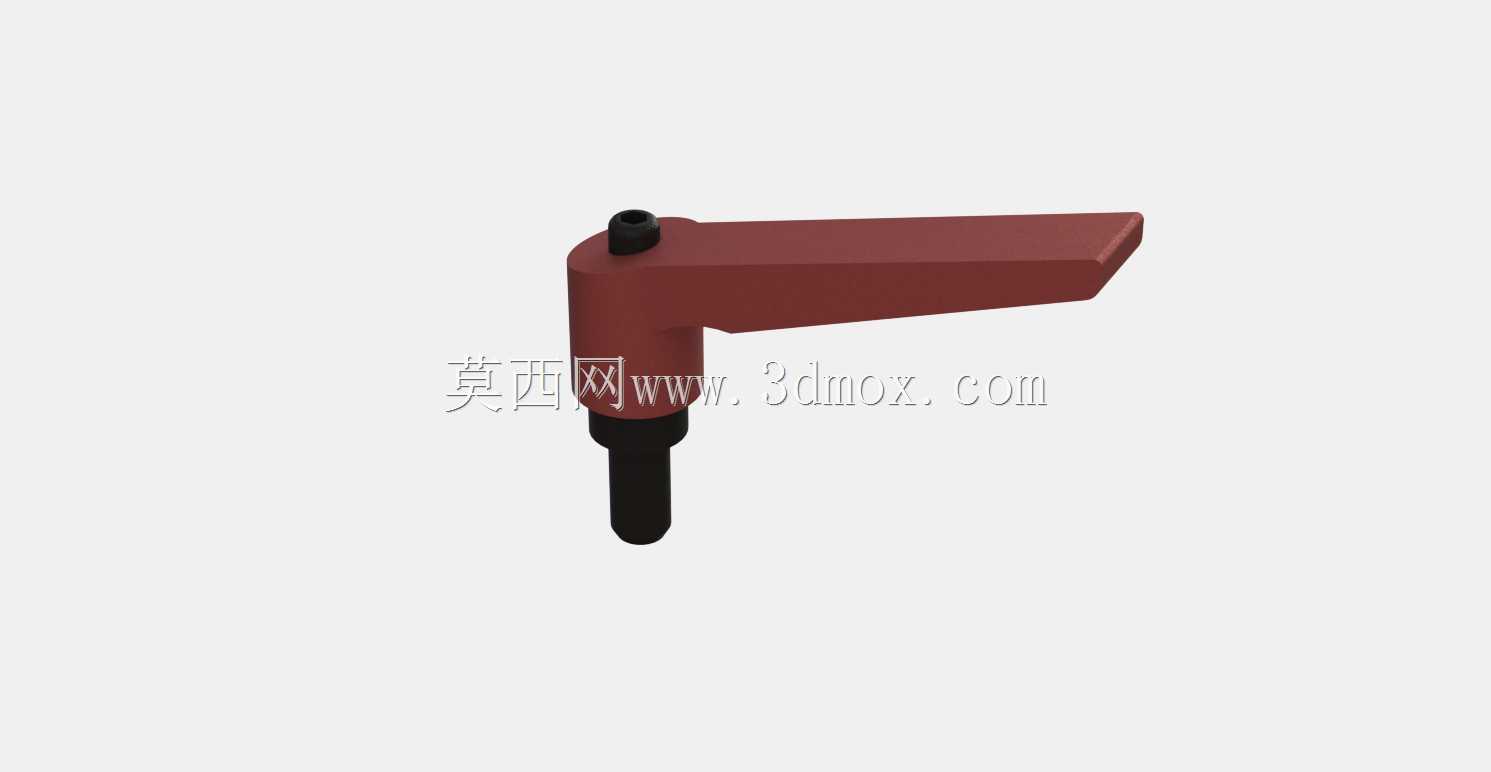

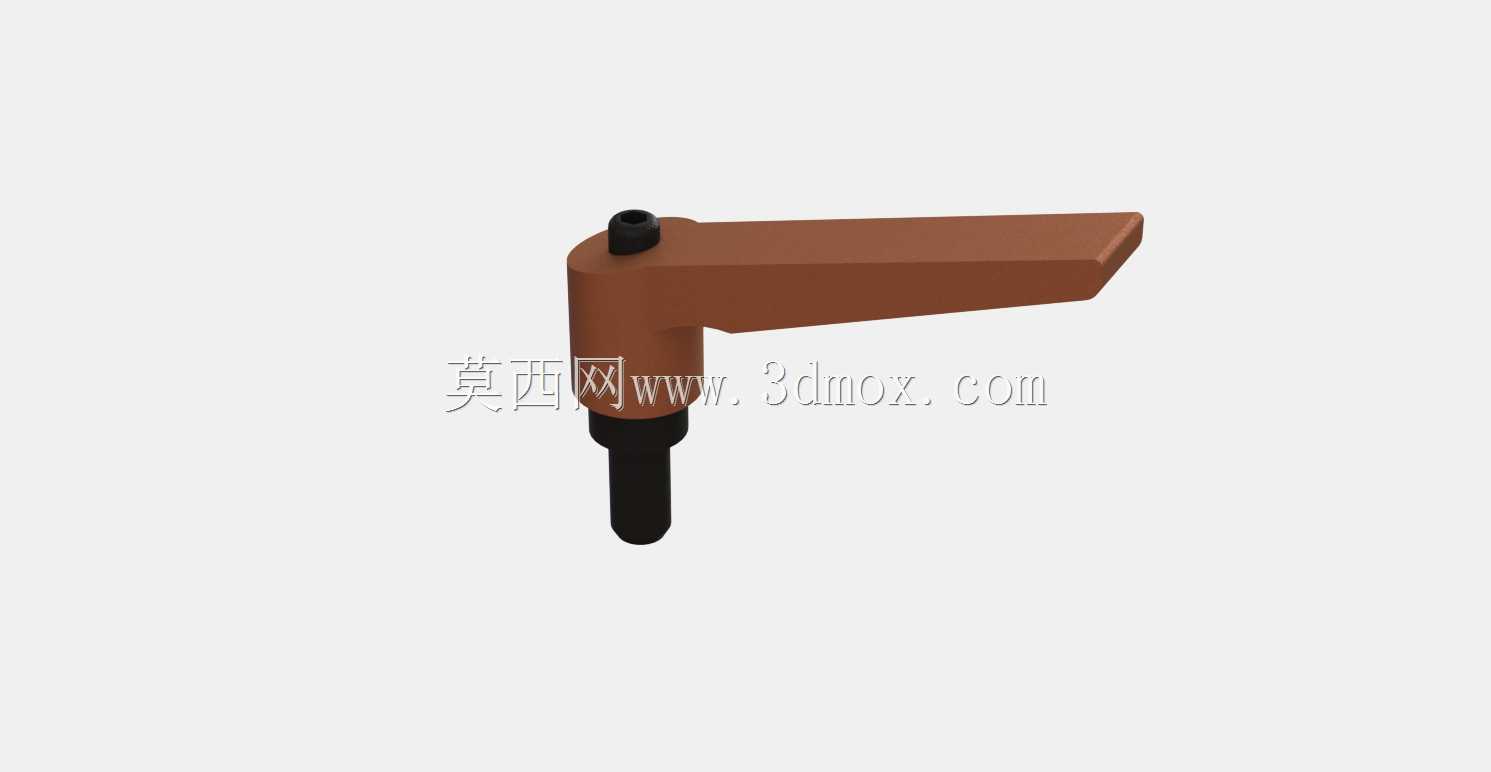

在工装夹具、非标自动化设备、检测治具以及各类需要频繁手动锁紧调节的工位上，这类带螺纹柄的杠杆式夹紧手柄是出镜率极高的操作件，相比传统的六角螺母、滚花旋钮，它不需要额外借助扳手，单手握持扳动即可完成锁紧或松开动作，操作力矩更大，锁紧可靠性更强，在设备维护、工位换型、工件装夹的场景下能大幅缩短操作时间，降低操作人员的动作强度。这款手柄采用偏心锁紧的结构原理，手柄主体内部集成了偏心转轴结构，当扳动手柄到锁紧位置时，偏心结构会带动下方的螺纹拉杆产生轴向拉紧力，从而实现对被连接件的压紧固定，螺纹规格为M10，有效螺纹长度20mm，这个尺寸参数刚好适配多数常规工装的安装板厚，安装时只需要在对应安装位加工M10的螺纹孔，或者穿过光孔配合螺母使用即可，不需要额外加工复杂的安装槽位，安装边界兼容性强，不管是铝型材框架、钢板焊接工装还是注塑机周边的治具，都能直接适配使用。从结构设计来看，手柄的握持段做了符合人体工学的斜向延伸，长度经过优化，既不会因为力臂过长导致手柄过于突出占用过多设备空间，也不会因为力臂过短导致操作力矩不足锁不紧，握持部分的截面做了圆角过渡，长时间操作也不会硌手，手柄主体和螺纹拉杆的连接位置做了限位结构，避免扳动过程中出现径向窜动，顶端的小螺塞用来封装内部的偏心转轴和弹性垫片，既可以补偿长期使用产生的磨损间隙，也能防止加工碎屑、切削液进入内部结构卡滞转动部件。实际使用中，这类夹紧杆常用来做夹具的快速压紧、设备门板的快速锁闭、可调导轨的位置固定、工装定位块的快速锁紧，相比普通的螺丝锁紧，它最大的优势是可以在有限的空间内完成大扭矩锁紧，而且不需要工具，操作人员徒手就能完成操作，在需要频繁拆装、调节的工位上，能有效减少辅助作业时间。建模过程中还原了偏心结构的运动关系，螺纹部分做了简化处理保留了安装尺寸的准确性，手柄的外形弧度、各段的直径尺寸都和实物一致，导入装配体时可以直接用来做干涉检查，不需要额外调整安装位的尺寸，也能用来做设备操作位的人机工程仿真，验证操作空间是否足够，避免设备加工完成后出现手柄扳动空间不足、和周边部件干涉的问题。
