多面体拼接式测地球形壳体结构

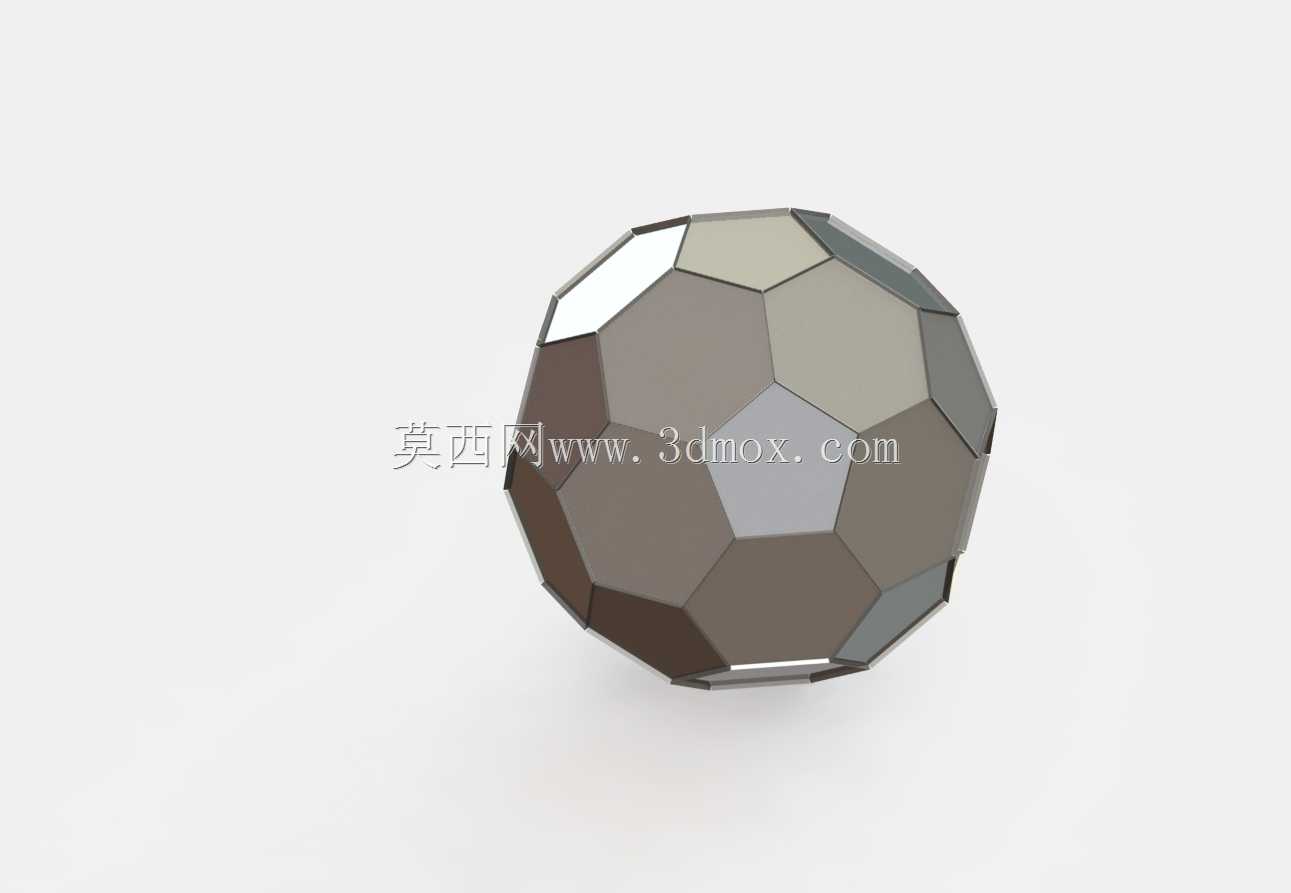

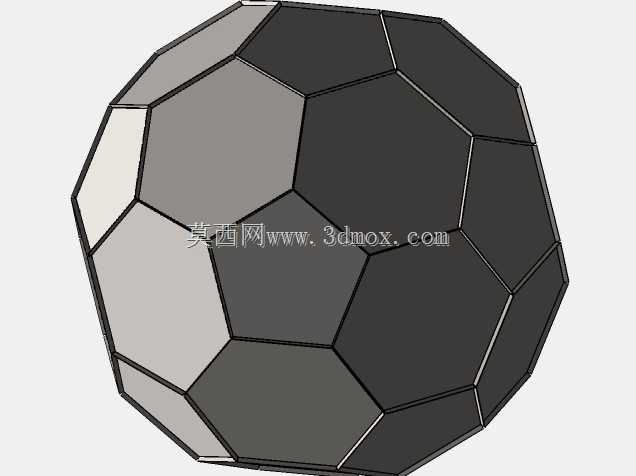

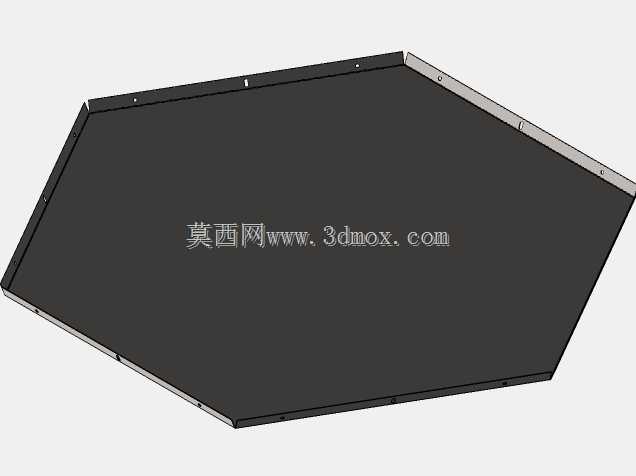

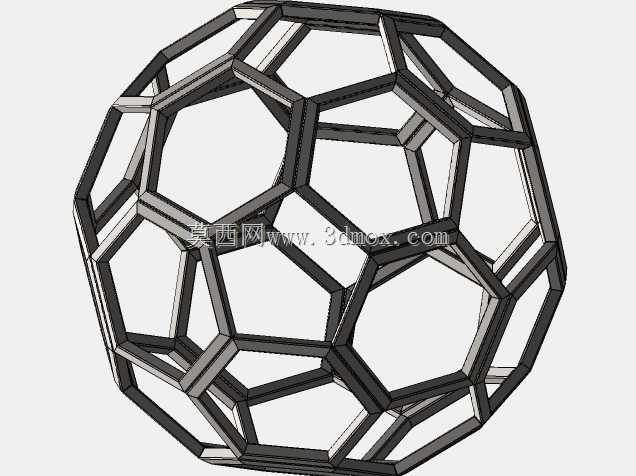

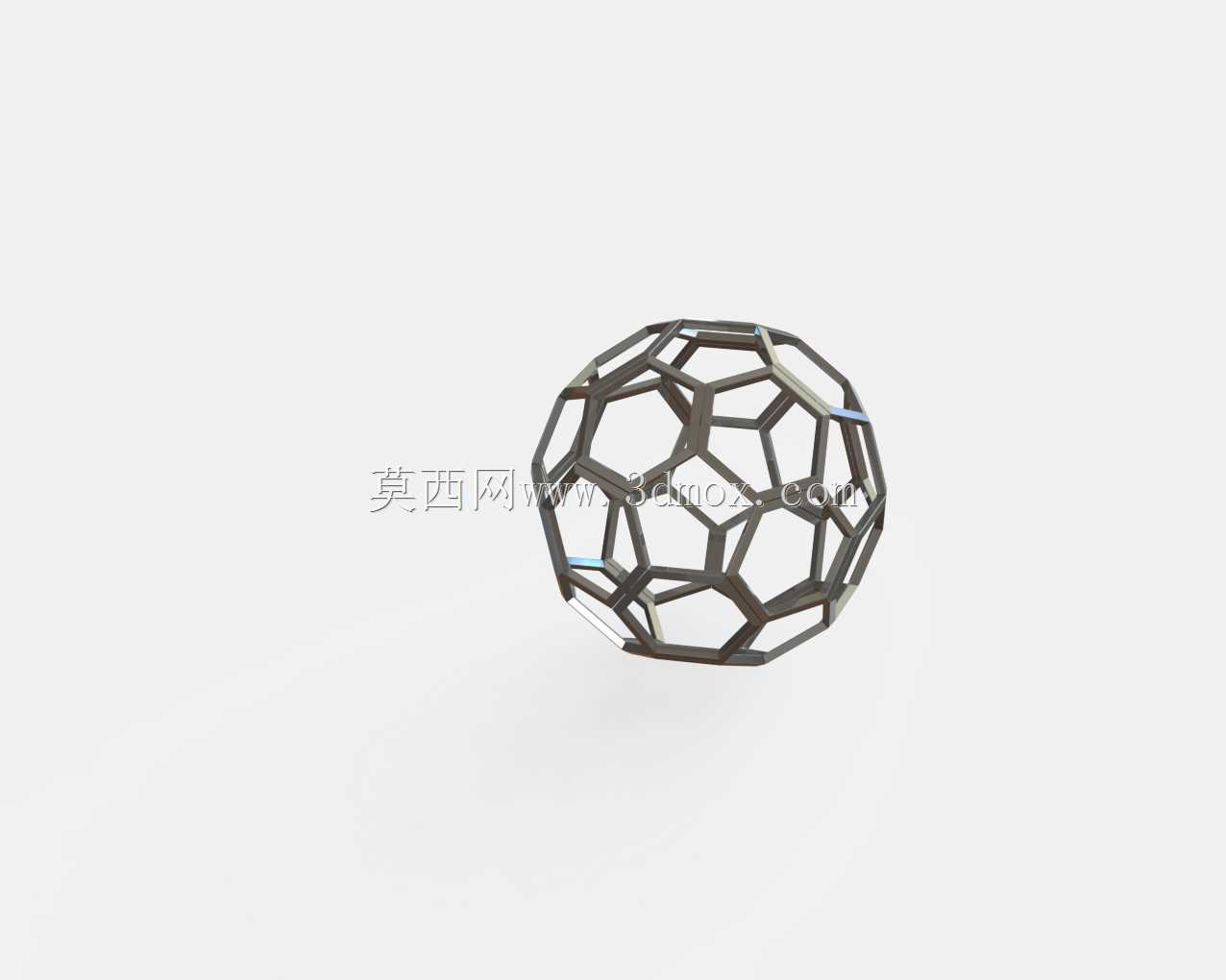

　　这款多面拼接的球形壳体结构，主要面向声学振动测试场景的配套防护需求设计，在实际工程应用中，这类球形外壳常作为声振测试装置的外部承载结构，能够为内部的传感采集模块提供稳定的安装基准，同时通过多面拼接的结构形式，减少壳体自身结构对声振信号传递的干扰，适配实验室声学测试、户外环境振动采集等多场景的装置封装需求。从设计思路来看，整体采用类足球的多面体分块拼接逻辑，将完整球面拆解为多个不同边数的多边形薄板构件，每一块薄板都通过折弯、拼焊的方式完成相邻面的衔接，相比一体冲压成型的球形壳体，这种分块设计大幅降低了薄板加工的成型难度，不需要大吨位的冲压模具就能完成壳体制作，同时也方便后期针对局部面板做开孔、材质替换的调整，

　　适配不同测试场景下的传感器走线、透声窗口开设需求。在功能特性层面，这种多面拼接的球形结构具备更好的结构刚性，薄板拼接形成的多棱边结构能够有效分散外部冲击载荷，相比光滑球面的薄壳结构，抗凹陷、抗形变能力提升明显，在户外移动测试场景下，能够更好地保护内部精密的声振采集元件，避免磕碰造成的器件损坏。同时分块结构的装配公差更容易控制，每一块多边形板材都可以单独做尺寸校验，拼接完成后的整体球形度更容易保证，不会出现一体成型过程中常见的局部拉伸变薄、球面失圆的问题。从安装边界来看，整体壳体的拼接缝全部做了密封处理，能够满足常规户外测试的防尘防溅要求，壳体的其中一个多边形面板预留了可拆卸的检修口，不需要完全拆解壳体就能完成内部传感器的校准、

　　线路检修操作；壳体底部的平面板块可以直接对接通用的安装支架，适配三脚架、固定工作台等多种安装载体，不需要额外设计转接结构。在尺寸设计上，整体球体的内径预留了足够的元器件安装空间，能够容纳常规的声振采集模块、信号传输单元以及供电组件，每一块薄板的厚度都经过刚性校核，在保证整体重量可控的前提下，避免薄板自身的共振频率落入测试采集的频率区间，减少壳体自身振动对测试数据的干扰。相邻板块的拼接位置采用了错位搭接的焊接工艺，焊接完成后做表面打磨处理，既保证了拼接位置的结构强度，也能减少表面凸起对声波反射的异常影响，保证测试过程中信号采集的准确性。
