F16战斗机曲面建模问题求助教程

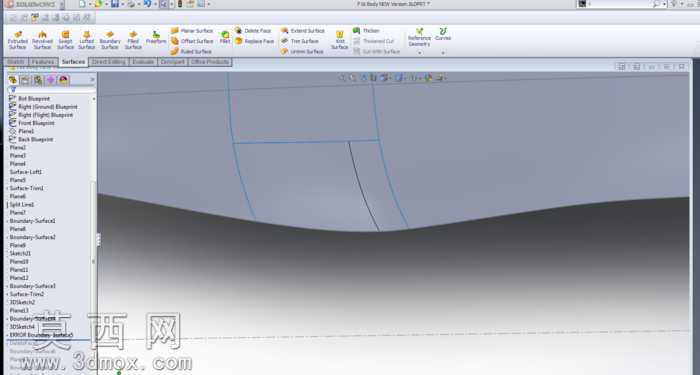

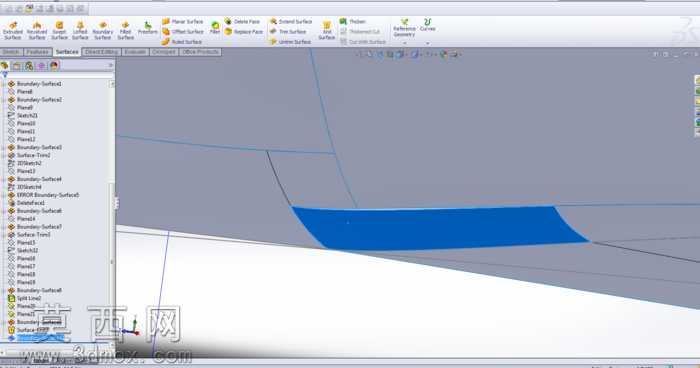

本次建模围绕F-16战斗机的机身曲面造型展开，在SolidWorks建模环境中，针对机身流畅的气动曲面进行构建尝试，核心操作聚焦于边界曲面特征的运用环节。建模初期先完成机身轮廓的3D草图绘制，勾勒出机身截面的关键轮廓线与引导走向，试图通过三条边缘轮廓线搭配3D草图来生成边界曲面，还原战斗机机身顺滑的气动外形。在实际操作过程中，生成的曲面并未达到预期的光滑连续效果，曲面中间出现了明显的分模线痕迹，也就是截图中标注的黑线位置，破坏了机身曲面的整体流畅性，无法满足航空模型曲面G2连续的造型要求。针对这一问题，需要从草图约束、曲面衔接参数两个维度排查调整：首先检查3D草图与边缘轮廓线的约束关系，确认轮廓线之间的端点是否完全重合、有无多余的断点或交叉线段，保证曲线的曲率梳过渡平滑，避免因草图轮廓的曲率突变引发曲面分模；其次调整边界曲面的相切约束设置，将对应边缘的相切类型改为与相邻曲面曲率连续，适当调整曲面的精度公差，消除曲面拼接处的棱线痕迹。战斗机曲面建模对曲线的流畅度要求极高，机身的每一段轮廓都需要匹配真实飞行器的气动外形走向，在绘制引导线时需要参考真实F-16的机身截面数据，调整各截面控制点的位置，保证不同截面之间的曲线过渡自然，避免出现局部的曲率凹陷或凸起。在后续的建模优化中，还可以尝试将边界曲面替换为放样曲面，通过添加更多的引导线来控制曲面的走向，对出现分模线的区域进行曲面填充后再进行曲面缝合，最后通过曲面加厚命令生成实体机身，逐步完成整机的细节建模，包括机翼、尾翼、座舱等结构的搭建，最终还原F-16战斗机的完整三维造型。
