F16战斗机机身曲面建模练习作品

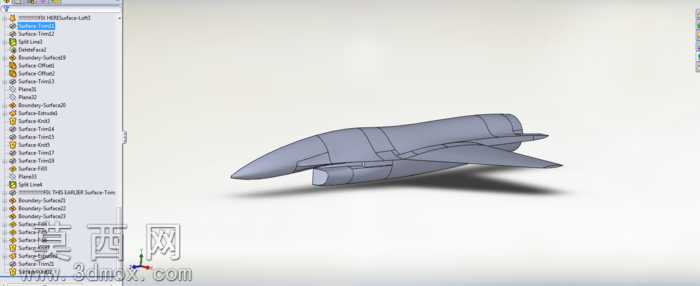

本作品为航空飞行器类三维建模练习项目，聚焦F-16战斗机机身主体的曲面造型设计与实体化构建流程，整体建模过程围绕高平滑度曲面拼接、多曲面实体缝合的核心技术难点展开。建模初期先参考真实战机的气动外形轮廓，绘制机身纵向、横向的多组基准截面草图，以放样、边界凸台等基础曲面命令生成机身主体的基础曲面片，依次构建出机头尖锐的流线型整流段、中段机身的翼身融合过渡曲面、尾部发动机舱的包覆曲面，每一片曲面生成后都通过曲率检查工具调整曲面控制点的权重，保证相邻曲面间的曲率连续性，避免出现棱线、凹陷等不符合气动外形的瑕疵。在完成所有独立曲面片的搭建后，建模者尝试通过针织缝合命令将所有曲面组合为封闭实体，但过程中遇到曲面无法缝合、实体生成报错的问题，报错提示指向相交几何、曲面间隙两类常见问题，这也是复杂曲面建模中最容易出现的卡点：部分曲面边界存在微小的重叠错位，部分相邻曲面间的间隙超出了缝合命令的公差允许范围，还有局部曲面存在自相交的拓扑错误，导致无法形成有效的封闭体积。针对这类问题，建模过程中需要逐片检查曲面的边界连续性，通过延伸、裁剪曲面调整边界的重合度，适当调整缝合公差匹配曲面间的微小间隙，同时修复局部自相交的曲面区域，保证所有曲面能够形成完全封闭、无重叠、无破孔的整体曲面组，最终完成实体化转换。整个模型的曲面过渡流畅，精准还原了F-16战斗机翼身融合的典型气动外形特征，机身各段的比例协调，曲面光影过渡自然，既可以作为曲面建模技术的练习案例，也能帮助学习者掌握复杂曲面实体化过程中常见报错的排查与解决方法，理解航空类产品曲面建模对精度、连续性的高要求，积累从曲面搭建到实体生成全流程的实操经验。
