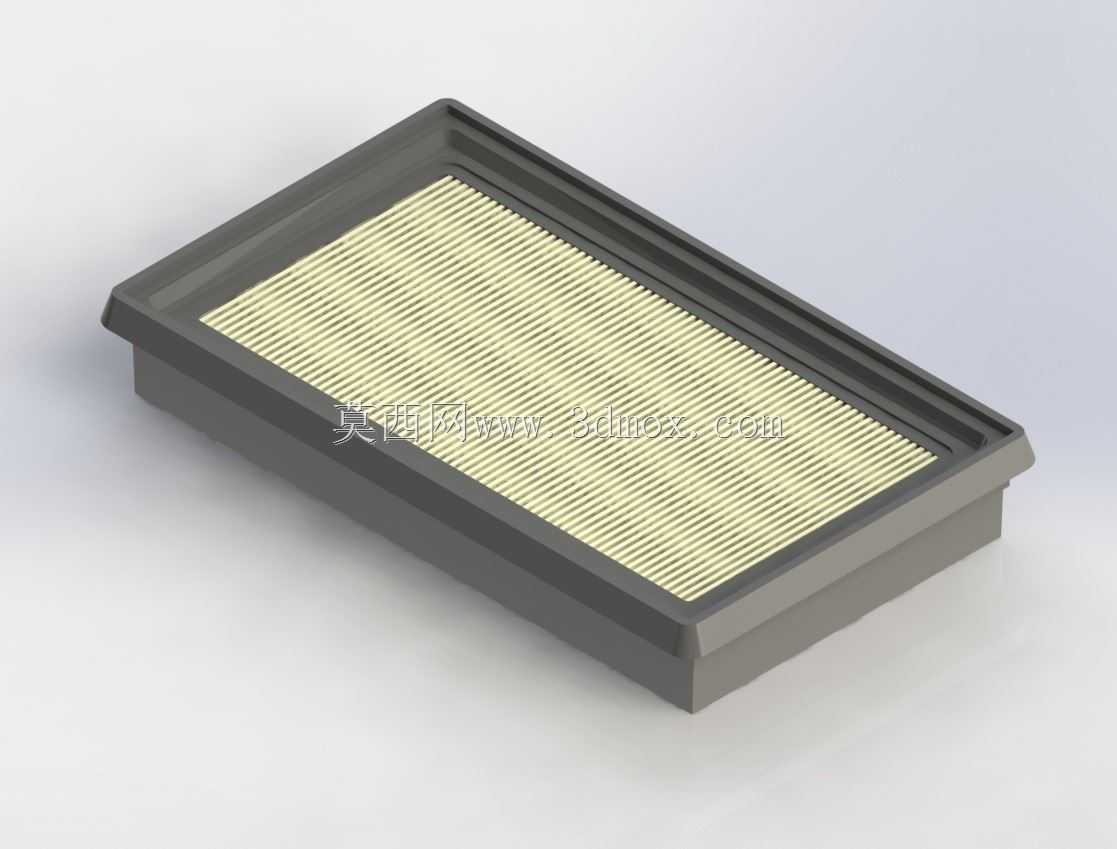

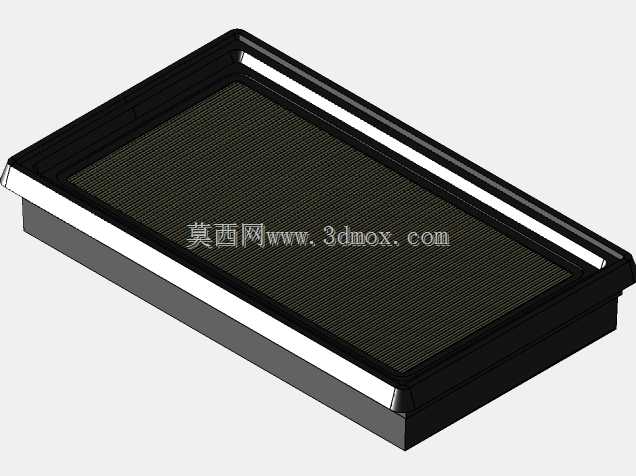

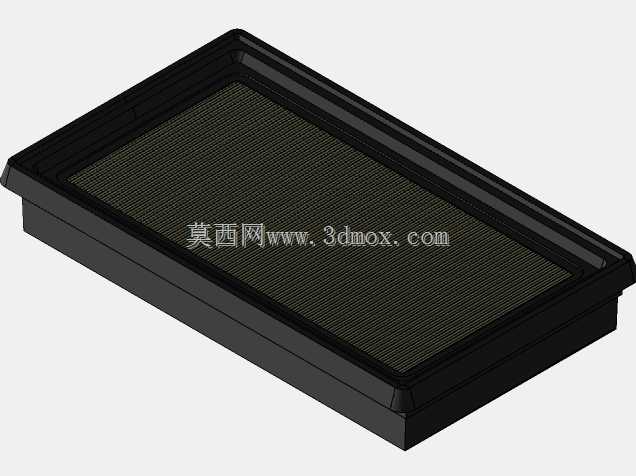

FramCA10234适配款汽车发动机空气滤芯结构

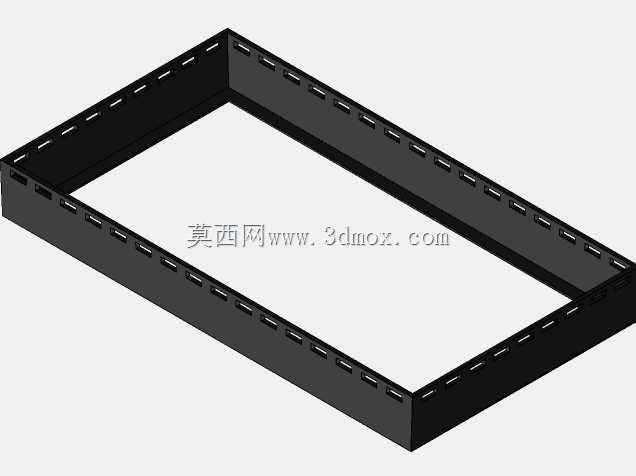

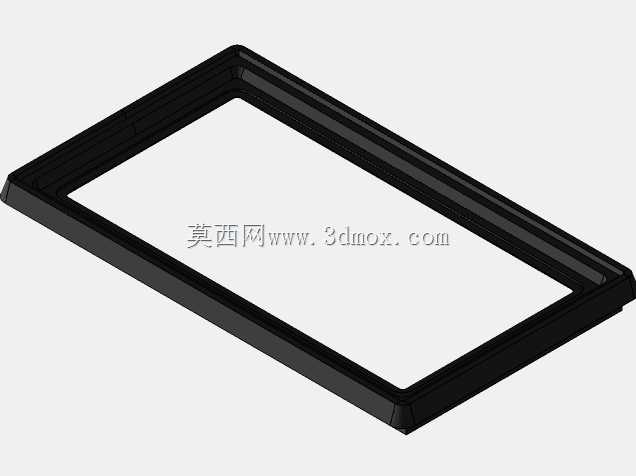

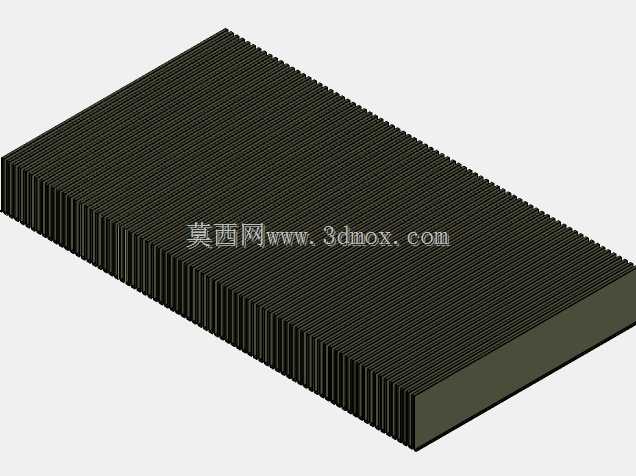

日常做整车进气系统匹配时，这类平板式空气滤芯是民用乘用车进气回路里最常见的过滤单元，这次参考Fram零件号CA10234的实物结构做三维还原，核心是把安装边界、密封结构、过滤层排布这些实际装车时的关键约束做准，避免后续做周边壳体匹配时出现干涉或者密封失效的问题。从实际装车场景来看，这类滤芯一般布置在发动机舱的进气盒体内，位于进气口之后、节气门之前，核心作用是拦截进入发动机的空气中的悬浮沙尘、碎屑、花粉等硬质颗粒，避免杂质进入气缸造成活塞、缸壁的异常磨损，直接关系到发动机的进气效率与服役寿命。结构设计上，外围采用硬质注塑边框作为承载主体，边框边缘做了一圈凸起的密封压边，装车时会被进气盒的上下壳体压紧，依靠橡胶或发泡密封层实现端面密封，杜绝未经过滤的空气从侧边缝隙短路进入进气道；中间的过滤主体采用褶皱式滤纸结构，通过规律的V型褶皱排布，在有限的安装空间内最大化过滤面积，既保证足够的容尘量延长保养周期，又能把进气阻力控制在发动机标定允许的范围内，避免因进气不足导致动力输出下降、油耗升高的问题。做三维建模时首先要卡准安装边界尺寸，滤芯的整体长宽、边框厚度、密封边的凸起高度都要和对应车型的进气盒腔体完全匹配，安装时不需要额外紧固件，直接放入进气盒下壳体的定位槽内，扣合上壳体后即可完成固定，拆装更换时不需要专用工具，符合日常保养的快装需求。过滤层的褶皱间距、折高都经过匹配设计，褶皱过密会增大进气阻力，褶皱过疏则会降低有效过滤面积与容尘能力，边框的注塑结构还做了局部加强筋，避免在进气负压作用下出现边框变形，导致密封失效。这类平板式滤芯相比圆筒式滤芯，更适合横置布局的乘用车进气系统，安装空间利用率更高，更换操作更便捷，在多数家用燃油车型上都有广泛应用，建模时还原的密封结构、褶皱排布、安装定位特征，都可以直接用于进气系统的装配校核、保养模拟以及周边零部件的结构匹配设计。
