可配置孔径绕性联轴器装配结构设计

在精密传动场景中，电机输出轴与从动侧滚珠丝杠、传动轴的连接始终是影响传动精度的核心环节，实际装配中不可避免的径向偏移、角向偏差、轴向窜动，会直接导致轴承负载异常、传动卡顿甚至核心部件磨损，这类绕性联轴器正是为补偿这类安装偏差、平稳传递扭矩设计的传动连接件。

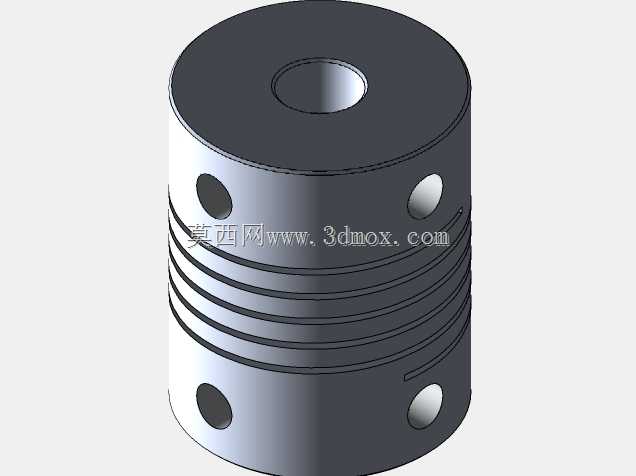

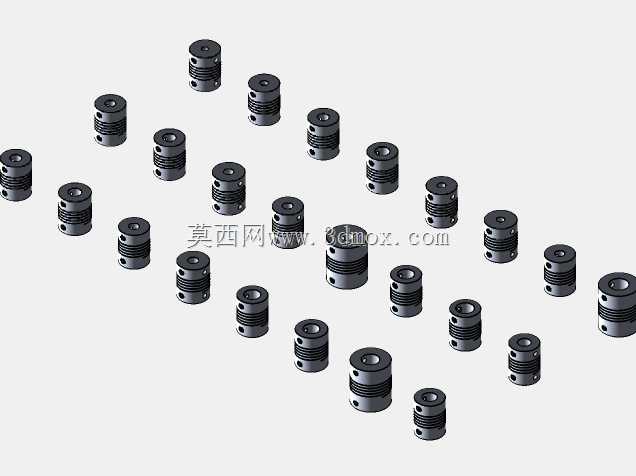

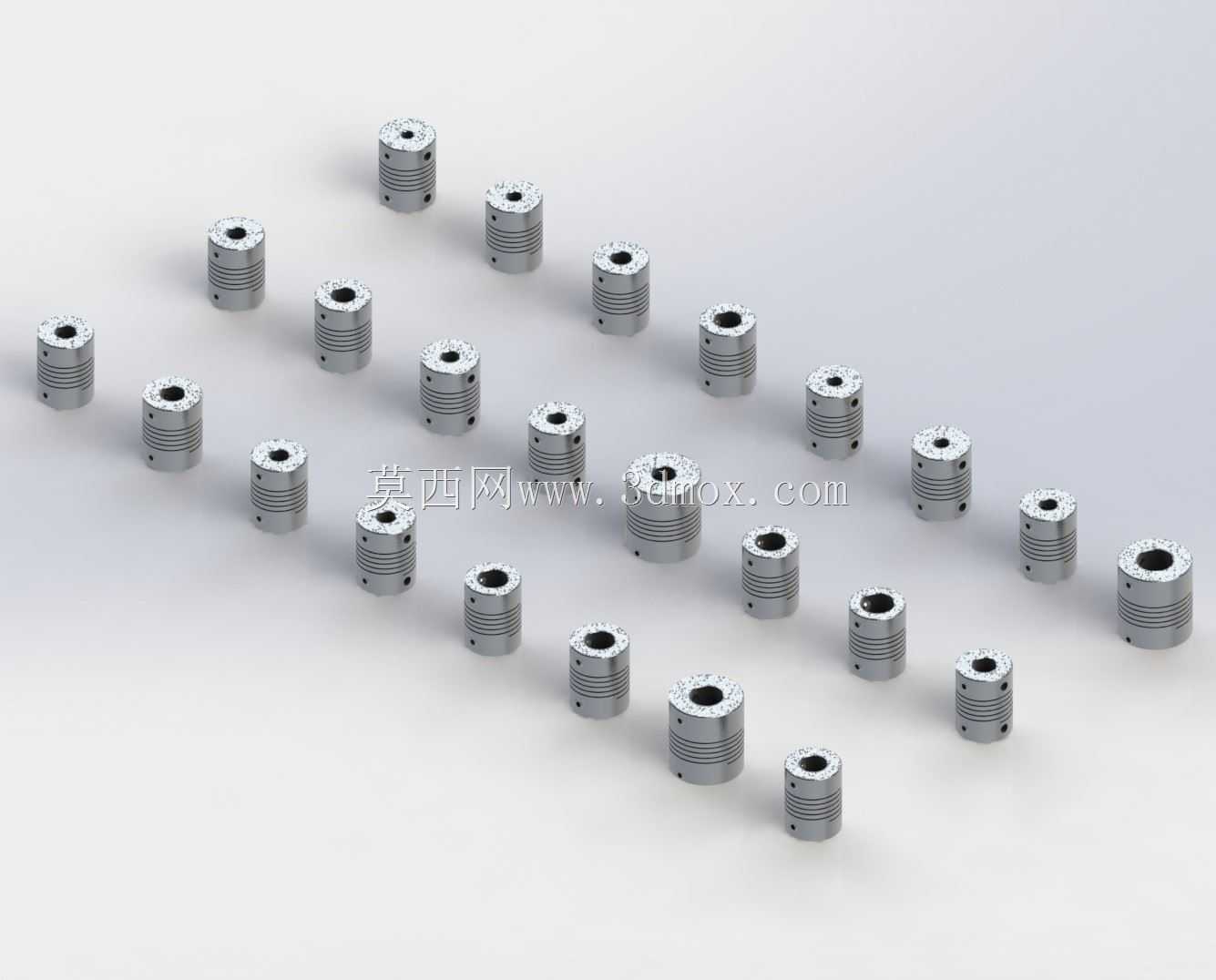

这套装配结构覆盖了不同外径规格的绕性联轴器，适配4-12毫米范围的轴径安装需求，设计时采用可配置的参数化建模逻辑，将不同长度、外径、安装孔径的联轴器整合在同一装配体系中，选型人员可根据实际安装空间、传递扭矩大小、轴径尺寸快速匹配对应规格，无需重复从零建模。从结构特性来看，这类联轴器的绕性段采用开槽式弹性结构，可在允许偏差范围内补偿两轴的相对位移，同时具备一定的减震缓冲作用，降低传动过程中的振动传递，提升整套传动机构的运行平稳性。

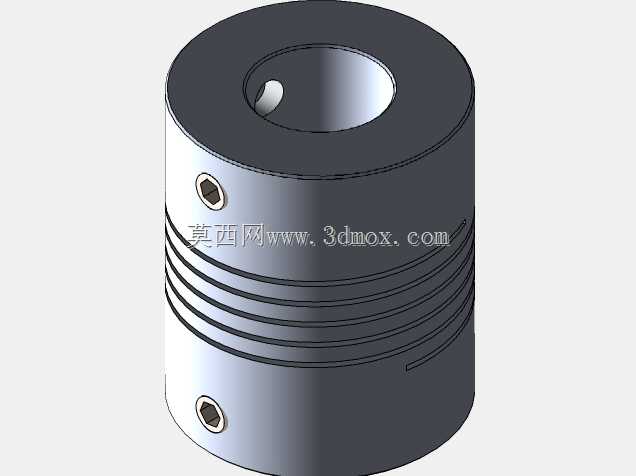

从安装边界来看，不同规格的联轴器对应不同的外形尺寸，选型时需要预留足够的径向安装空间，同时确认轴伸长度与联轴器的总长匹配，安装时通过侧面的顶丝完成与轴的锁紧固定，无需额外复杂的连接结构，拆装维护十分便捷。在实际应用中，这类联轴器广泛用于小型自动化设备、检测仪器、3C制造装备、精密机床进给机构等场景，连接伺服电机、步进电机与丝杠、光轴等传动部件，既可以保证扭矩的无间隙传递，又能抵消安装过程中产生的同轴度误差，避免强行对轴导致的轴承额外负载，延长电机与传动部件的使用寿命。

建模过程中严格遵循实际加工的尺寸公差要求，顶丝孔位置、弹性槽的分布、两端轴孔的同轴度都按照实际生产的工艺要求设定，还原了产品的真实装配关系，不同规格的模型可直接用于装配干涉检查、传动机构运动仿真，帮助设计人员在方案阶段就验证安装空间是否充足、传动路径是否合理，减少实际试制过程中的反复修改。这类联轴器的选型除了匹配轴径之外，还需要根据额定扭矩、最高转速、允许偏差量来确认对应规格，外径越大的产品可传递的扭矩越高，对应的允许偏差范围也会有差异，设计时需要结合实际工况参数做匹配，避免选型不当导致的传动失效。
