双色蜂窝结构腰靠垫三维造型设计

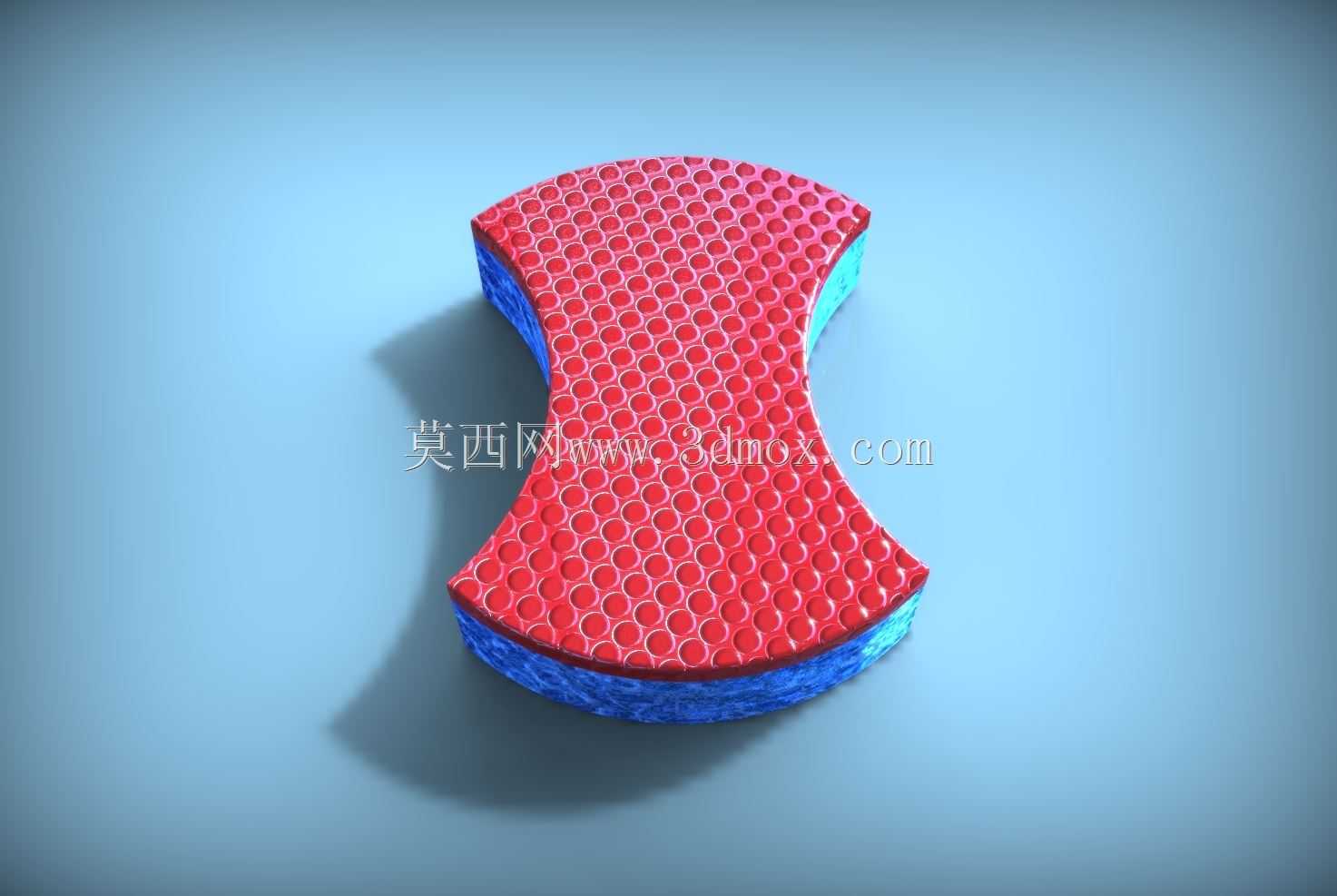

这款双色蜂窝结构缓冲垫的造型设计，核心围绕人体腰背部贴合支撑需求展开，整体采用对称收腰的曲面轮廓，边缘做了圆弧过渡处理，避免使用过程中棱角剐蹭衣物或皮肤。表层红色区域采用密集正六边形蜂窝凹孔阵列排布，单孔直径控制在6mm左右，孔间壁厚均匀保持1.2mm，这种结构一方面可以在受压时产生均匀的形变溃缩，分散腰背部的集中压力，另一方面密集的凹孔可以形成空气流通通道，避免长时间贴合使用时积热闷汗。底层蓝色区域采用密度更高的发泡结构模拟，厚度占整体垫体的三分之一，主要承担支撑基底的作用，避免整体受压过度形变失去支撑力，两层结构的贴合面做了微锯齿状的咬合面设计，模拟实际生产中双色发泡的粘接结合结构，避免长期使用后两层出现分层移位。从应用场景来看，这类结构的缓冲垫既可以配套办公椅、电竞椅作为腰靠使用，也可以调整尺寸后作为汽车座椅腰托、学生座椅靠垫使用，不同场景下仅需要调整整体轮廓的曲率参数，核心的蜂窝缓冲层结构可以通用复用。建模过程中首先通过草绘绘制整体对称轮廓线，拉伸生成基础实体后，通过阵列命令生成表层的蜂窝凹孔特征，凹孔深度控制在表层厚度的三分之二，保留足够的结构强度避免受力破裂，之后对垫体的上下边缘、侧边轮廓做全圆角处理，还原实际软质产品的圆润触感。安装边界方面，这类靠垫本身属于独立使用的软质配件，不需要额外的刚性安装结构，背部可以预留绑带穿槽结构，方便固定在不同靠背的椅具上，整体厚度控制在40mm-50mm区间，既保证足够的缓冲形变行程，也不会因为过厚导致使用者腰部过度前顶造成不适。结构设计上需要注意蜂窝孔的排布密度，孔距过密会导致表层结构强度不足，长期受压后出现塌陷无法回弹，孔距过疏则会降低缓冲性能，同时表面触感偏硬失去软质垫的舒适属性，边缘区域的蜂窝孔需要随轮廓做裁切处理，保证边缘结构的完整性，避免出现半孔结构导致边缘易撕裂破损。
