惠特沃思快速返回传动机构三维建模

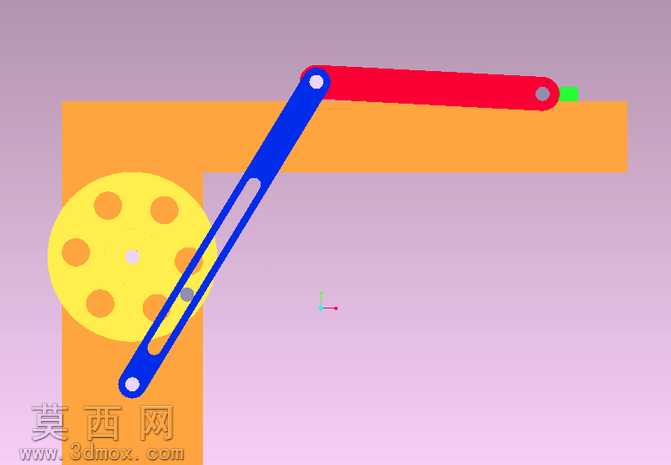

本作品为惠特沃思快速返回机构的三维建模成果，整体建模过程围绕机构的运动逻辑展开，首先梳理机构的核心组成部分：带销钉的黄色曲柄转盘、带滑槽的蓝色摆动导杆、红色传动连杆、橙色滑动工作台以及固定机架部分。建模阶段先完成各零件的参数化绘制，曲柄转盘上均匀布置减重孔，既还原真实设计的轻量化需求，也通过圆形阵列特征保证孔位的位置精度，转盘中心的旋转轴与偏心销的中心距严格按照急回特性的行程速比系数计算设定，确保后续运动仿真能实现预期的快速返回效果。蓝色摆动导杆的滑槽宽度与曲柄销的直径做间隙配合设定，建模时通过拉伸切除生成通槽结构，导杆两端的铰接孔分别对应与机架、传动连杆的连接位置，孔位同轴度通过基准轴约束保证。红色传动连杆两端的铰接孔分别匹配导杆上端与滑动工作台的连接销，连杆长度经过运动校核，避免运动过程中出现死点或干涉问题。橙色滑动工作台与机架的导轨部分做滑动配合约束，建模时给工作台添加了端部的绿色限位挡块，模拟真实工况下的行程限位结构。材质与渲染阶段，给不同零件分配差异化的纯色材质，通过高对比度的色彩区分各运动构件，方便直观观察运动传递路径，曲柄转盘采用明黄色哑光材质，导杆采用深蓝色半哑光材质，传动连杆采用正红色材质，工作台与机架采用暖橙色与淡紫色区分，渲染时关闭多余的环境反射效果，突出构件的轮廓与相对位置关系。装配阶段完全按照机构的运动副约束添加配合关系，曲柄转盘与机架添加旋转副，曲柄销与导杆滑槽添加滑动副，导杆下端与机架添加旋转副，导杆上端与连杆添加铰接旋转副，连杆另一端与工作台添加铰接旋转副，工作台与机架导轨添加线性滑动副，所有配合添加完成后进行全局干涉检查，调整各铰接处的轴向间隙，确保整个运动行程内无零件碰撞问题。设计思路上围绕急回机构的核心功能，优先保证运动参数的准确性，其次简化非核心的细节特征，让模型重点突出机构的运动原理，适合用于机械原理教学演示、机构方案验证等场景，通过三维建模的方式将平面的机构原理图转化为可直观观察运动过程的三维模型，清晰展示主动件匀速转动时，从动工作台实现工作行程慢速进给、返回行程快速退回的运动特性。
