惠特沃思快速返回机构三维结构设计

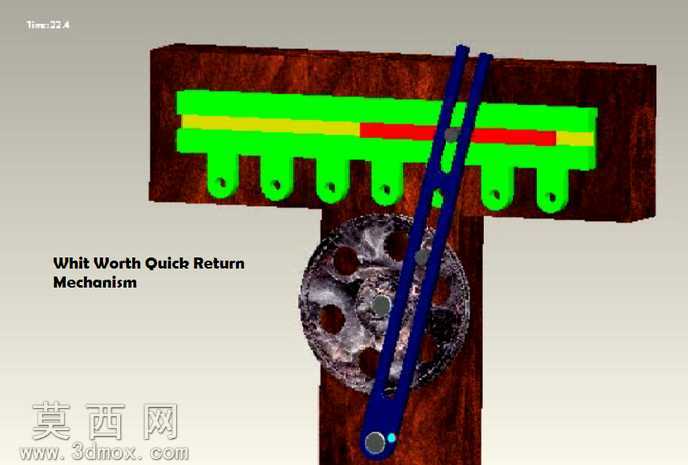

本作品为惠特沃思快速返回机构的三维建模设计成果，采用Pro/ENGINEER Wildfire版本完成全参数化建模搭建，完整还原了该经典急回机构的核心传动逻辑与结构组成。建模过程中首先对机构的运动原理进行拆解，将整体结构划分为固定机架、回转曲柄、摆动导杆、滑移滑枕四大核心模块，针对每个零件的尺寸配合进行严谨约束：固定机架部分采用仿木质纹理的材质渲染，还原教学演示模型的直观视觉效果，机架上预留的导杆摆动槽、滑枕滑移导轨均按照实际传动间隙进行参数设定，保证后续运动仿真无干涉卡顿。回转曲柄部分搭配带镂空减重结构的转盘零件，建模时对转盘的安装孔位、曲柄销的同轴度进行严格公差匹配，曲柄与导杆的连接滑块采用间隙配合约束，既保证传动过程的顺滑性，也还原真实机构的装配逻辑。摆动导杆作为传递回转运动到往复运动的核心零件，建模时重点校验了导杆槽的长度、导杆与滑枕铰接点的位置尺寸，确保滑枕的工作行程与返回行程速比符合惠特沃思机构的经典急回特性，导杆零件采用深蓝色金属材质渲染，与其他零件形成明确视觉区分，便于观察运动过程中的姿态变化。滑枕部分采用分段色彩设计，工作行程段以红色标识、非工作段以黄绿色区分，滑枕下方的多个挂耳结构按照等距排布建模，还原该机构用于驱动多工位作业端的拓展结构。渲染环节针对不同零件赋予差异化材质：金属传动件添加金属光泽与轻微磨损质感，固定机架添加木纹肌理与哑光漆面效果，整体渲染输出的效果图清晰展示机构的装配关系，同时可通过软件的运动仿真模块，直观演示曲柄匀速回转时，滑枕工作行程慢速进给、返回行程快速退回的运动特性，完整呈现该机构在牛头刨床、往复输送机等设备中缩短空程时间、提升作业效率的核心设计思路，建模过程中所有零件均保留可编辑参数，可根据实际应用场景调整曲柄长度、导杆铰接点位置等参数，快速适配不同速比、不同行程的使用需求。
