多孔球头连接拉杆结构设计

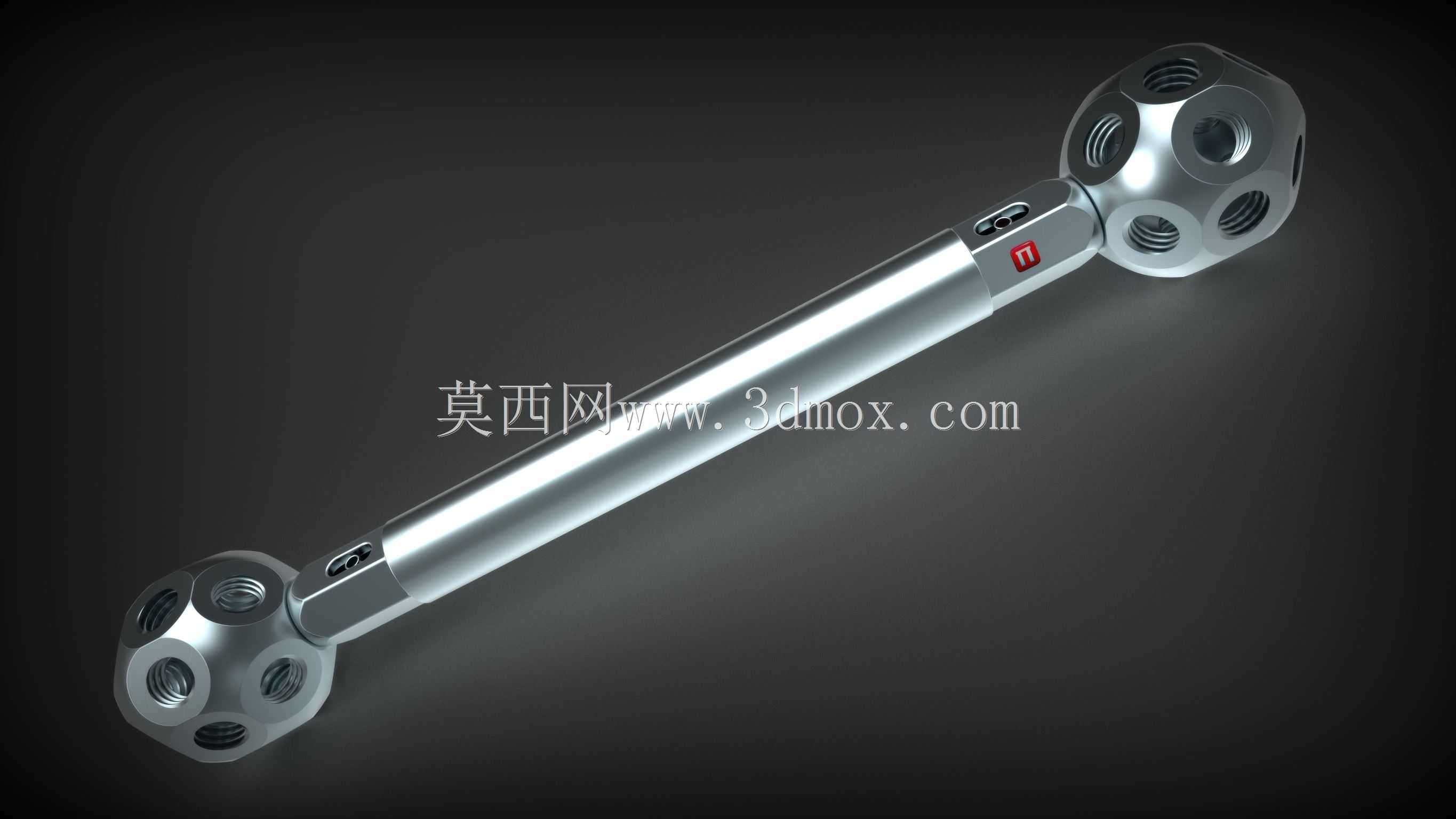

这类带多孔球头的拉杆组件，常应用在模块化桁架搭建、工业设备框架支撑、工装夹具定位连接场景中，作为两端可多向接驳的受力传力构件使用。两端的球形接头表面均匀分布多个螺纹安装孔，可在同一节点上同时连接多根不同方向的杆件，无需额外定制转接接头，能大幅提升框架搭建的灵活度，适配不同角度的支撑需求，在展会展架搭建、自动化设备外围防护框架、实验室测试工装支架的搭建中十分常见。杆身采用等直径圆杆结构，表面做光滑金属处理，两端与球头的连接部位设置了定位卡槽与锁紧标识，安装时可通过卡槽快速对齐安装方向，配合侧面的锁紧结构完成杆体与球头的固定，避免受力后出现杆体转动、连接松脱的问题。设计过程中优先考虑了连接节点的受力均匀性，球形接头的各螺纹孔孔位做了等角度分布设计，每个孔位的螺纹深度保持一致，确保不同方向接入的杆件受力后载荷能均匀传递到球头整体，避免局部应力集中导致的接头开裂。杆身与球头的连接部位做了过渡圆角处理，减少应力集中点，同时杆身长度可根据实际安装需求做适配调整，两端球头的外径尺寸统一，可适配同规格的标准锁紧件，降低配件采购与备库的成本。安装边界上，两端球头的最大外径决定了节点处的最小安装空间，布置相邻杆件时需要预留足够的扳手操作空间，方便完成螺纹接头的锁紧操作；杆身的直径根据额定承载载荷做匹配设计，常规工况下可承受轴向拉压载荷，也可承受一定范围内的径向偏载，适配框架搭建中常见的斜向支撑、水平牵拉等安装需求。这类组件的设计核心是通过标准化的球头多孔结构，替代传统的定制焊接节点，让框架结构的搭建、调整、拆解都更加便捷，无需焊接作业即可完成不同结构形态的框架组装，在需要频繁调整结构布局的临时工装、可重组生产设备框架中，能有效缩短搭建周期，降低改造成本。球形接头的各螺纹孔采用统一规格的标准螺纹，可适配同规格的标准螺杆、拉杆配件，无需单独定制非标连接件，进一步提升了组件的通用适配性。
