椭圆造型皂液出液分配装置结构设计

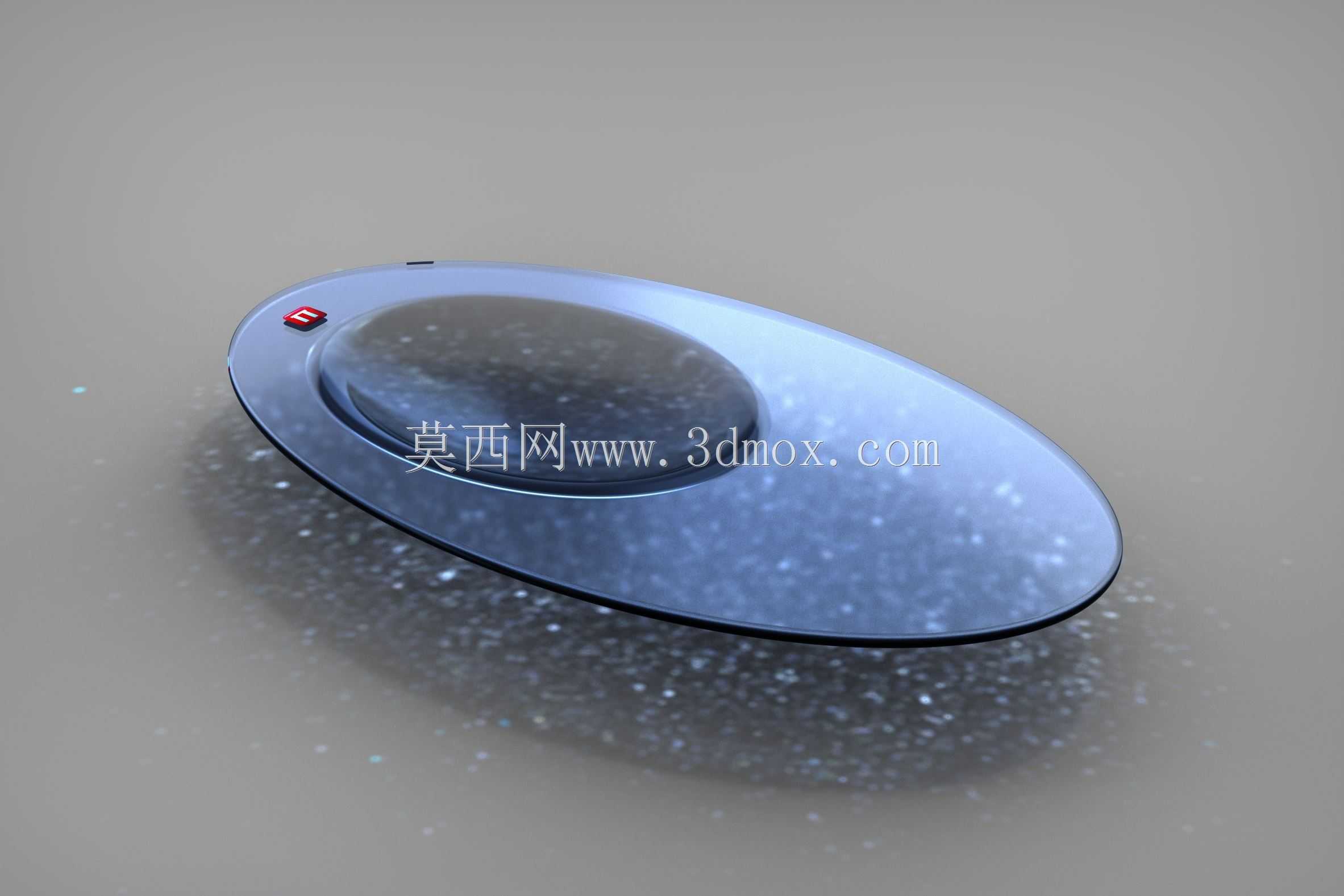

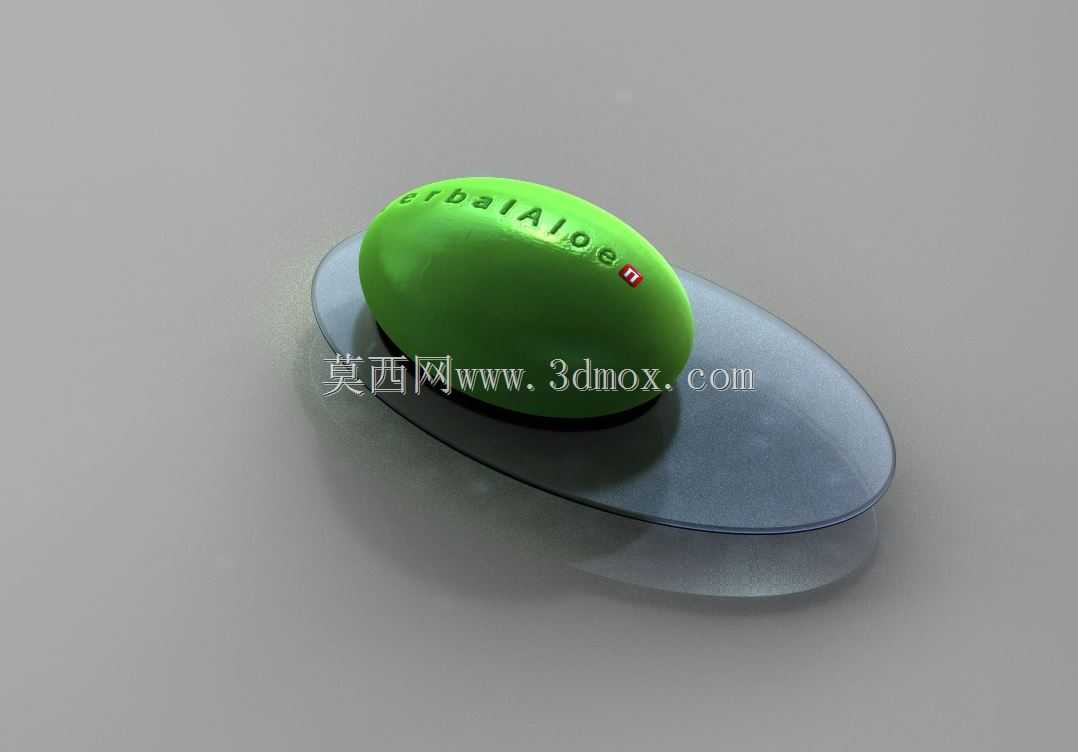

这款皂液分配装置主要面向卫浴台面、公共洗手区、家用洗漱台等场景使用，核心作用是定量存储并输出皂液，避免瓶装皂液随意摆放造成的台面杂乱，同时减少取用过程中的皂液交叉污染，适配日常洗手、餐具预清洁等需要取用清洁皂液的场景。从结构设计来看，整体采用椭球形上盖搭配椭圆承托底座的组合形态，上壳内部预留皂液存储腔与按压出液阀的安装空间，出液口隐藏在椭球壳体的侧端边缘，按压壳体上表面的软胶区域即可触发内部泵体结构，单次出液量控制在1.2-1.5ml区间，既满足单次清洁的用量需求，也不会因出液过多造成浪费。设计阶段优先考虑了台面安装的适配性，底座整体采用扁平化椭圆轮廓，长轴尺寸控制在120mm，短轴尺寸为70mm，整体放置高度不超过45mm，不会占用过多台面纵深空间，底部预留3mm厚度的防滑硅胶垫安装位，无需打孔固定，直接放置在平整台面上即可使用，避免对石材、玻璃台面造成安装损伤。壳体的曲面过渡全部采用G2连续曲率处理，没有尖锐棱角，一方面减少日常使用中的磕碰风险，另一方面曲面结构不易残留清洁死角，擦拭维护时可以顺着曲面一次性擦除表面水渍与皂渍，不会在棱角位置积留污垢。内部储液腔采用一体注塑成型的密封结构，配合上盖与底座之间的硅胶密封圈，倒置状态下不会出现皂液渗漏问题，加液口设置在壳体底部，旋转打开底座即可补充皂液，加液口的密封塞采用过盈配合结构，反复开合也不会出现密封失效的情况。出液泵体采用常规的按压式皂液泵通用接口，后期如果泵体出现故障，可以直接替换市售同规格的通用皂液泵，不需要整体更换装置，降低后续使用的维护成本。外观上的曲面标识采用模内注塑工艺成型，不会因为长期擦拭出现标识脱落的问题，壳体表面做细磨砂哑光处理，不容易残留指纹和水渍，日常使用中能长期保持整洁的外观状态。在结构校核阶段，重点验证了按压区域的形变寿命，软胶按压区域采用邵氏40度的软胶材质，反复按压5万次后不会出现开裂、回弹失效的问题，储液腔的容量设置为250ml，按照家庭日常使用频率，单次加注可以满足15-20天的使用需求，不需要频繁补充皂液。底座的配重块设置在底部中心位置，整体重心偏低，按压出液时不会出现装置侧翻的情况，即使单手按压操作也能保持稳定。
