1.5规格Uniball万向球头组件结构设计

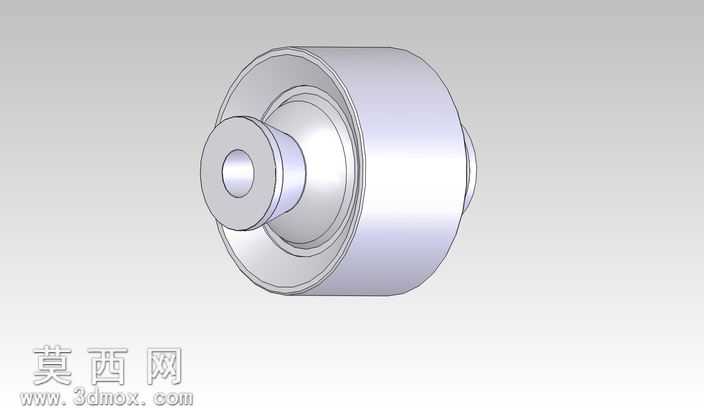

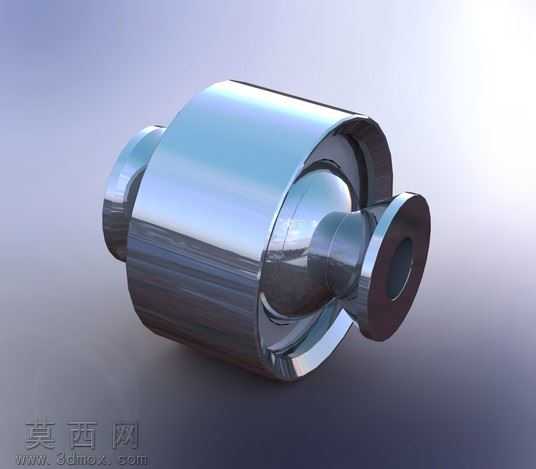

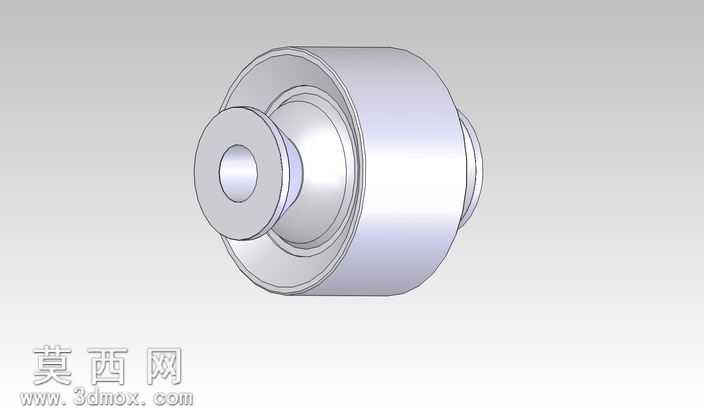

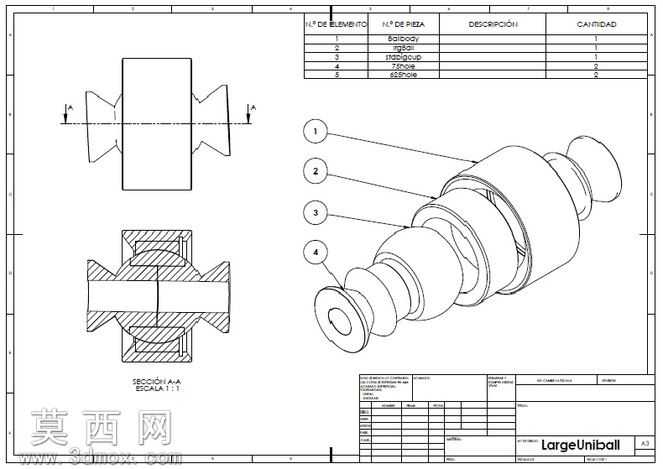

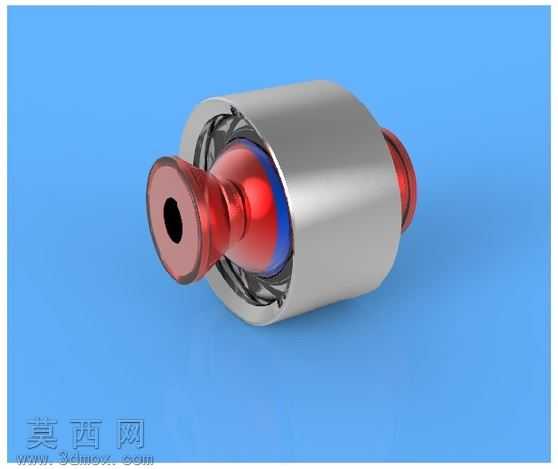

本作品为1.5规格Uniball万向球头组件，采用三维参数化建模方式完成全结构设计，建模过程中优先以回转体特征为基础搭建主体框架，通过旋转凸台命令生成球头座、内芯衬套、端盖垫片的基础轮廓，再通过切除拉伸、倒角、圆角等细节特征命令完成各部件的配合槽、定位台阶、密封边结构设计，所有配合尺寸均按照小规格万向连接件的通用公差标准设定，保证球头与球座之间的转动间隙控制在合理范围内，既满足多自由度偏转的活动需求，又避免间隙过大导致的晃动松脱问题。材质设定上，球头主体采用高硬度轴承钢材质，表面做抛光硬化处理，降低转动过程中的摩擦损耗，球座外层采用高强度铝合金材质，兼顾轻量化与结构强度，中间衬套采用自润滑尼龙材质，无需额外加注润滑脂即可实现长期顺畅转动，两端的密封垫片采用耐油橡胶材质，建模时通过曲面贴合命令保证垫片与安装端面完全贴合，可有效阻挡外界灰尘、水汽进入球头内部，延长组件的使用寿命。结构设计上采用分体式组装结构，外层球座为一端带限位翻边的筒状结构，另一端通过压装式端盖完成球头的限位固定，端盖与球座之间采用过盈配合加定位胶槽的设计，保证组装后不会出现松脱问题，球头中心预留贯通的安装孔，可适配对应规格的连接螺栓，两端的垫片分别设置在球头伸出端与安装面之间，既可以调整安装间隙，又能起到缓冲减震、分散压紧应力的作用，避免安装时压力过大导致球座变形卡滞。设计过程中重点考虑了小规格万向连接件的对中需求，所有回转特征均严格对齐同一中心轴线，保证球头在任意偏转角度下都能保持受力均匀，不会出现偏磨问题，同时对所有锐边做了R0.2以上的圆角处理，避免安装使用过程中出现锐边割手的问题，整体结构紧凑，转动灵活，可广泛应用于小型机械连杆、遥控模型悬架、精密仪器调节机构等需要小范围多自由度转动连接的场景，建模完成后通过干涉检查命令验证了所有部件在最大偏转角度下均无干涉问题，各部件可单独导出加工图纸进行生产制造。
