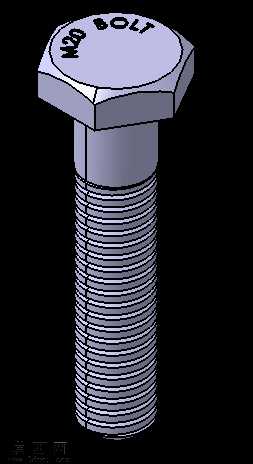

M20外六角螺栓高精度三维建模作品

本作品为M20规格外六角螺栓的三维参数化建模成果，建模过程严格遵循公制螺纹紧固件的标准尺寸规范，首先通过草图绘制精准勾勒六角头部的正六边形轮廓，约束对边尺寸、对角尺寸的公差范围，保证头部外形符合紧固件的安装适配要求。建模时对螺栓头部与杆部的过渡圆角做了精细化处理，避免应力集中的结构缺陷，还原真实螺栓的工艺倒角特征。螺纹部分采用螺旋线扫描切除的方式生成，精准还原普通公制粗牙螺纹的牙型角、螺距、牙底圆弧等细节特征，每一圈螺纹的起止位置都做了收尾处理，和实际冷镦加工生产的螺栓螺纹形态高度一致，没有出现建模常见的螺纹穿模、牙型失真问题。材质渲染阶段，为模型赋予了高强度碳钢的金属材质，调整金属粗糙度、反射率参数，还原镀锌螺栓表面的亚光金属质感，六角头部顶面的标识区域做了轻微的蚀刻效果处理，模拟真实螺栓的规格标识压印特征。模型结构完整拆分了六角头部、光杆过渡段、全螺纹段三个核心部分，各部分的尺寸比例严格匹配M20螺栓的标准参数，既可以用于机械装配场景的虚拟装配验证，也可用于紧固件受力仿真分析的几何载体。设计过程中优先保证模型的参数可编辑性，后续可通过修改特征参数快速衍生出不同长度、不同螺纹规格的同系列螺栓模型，大幅提升标准件建模的复用效率，模型的几何面做了优化处理，删除了冗余的碎面、重合面，保证导入各类三维装配环境时不会出现几何错误，适配不同工程场景的使用需求。
