十字轴式万向联轴器三维结构设计

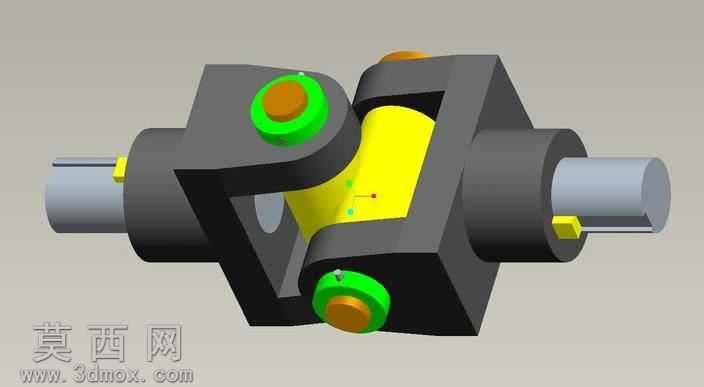

本作品为十字轴式万向联轴器的三维参数化设计模型，建模过程严格遵循机械传动部件的设计规范，先完成整体结构的方案规划，确定两端轴接头、中间十字传动体、销轴锁紧组件的尺寸配合关系，再通过三维建模软件逐零件完成特征构建。建模时首先绘制两端带轴伸的叉形接头草图，通过拉伸、切除特征完成叉头、轴孔、键槽的结构制作，保证轴伸部分的尺寸符合通用轴径配合标准，键槽位置与尺寸满足平键连接的传动扭矩要求；随后构建中间十字轴核心传动件，对十字轴的四个轴颈做同轴度、垂直度的几何约束，确保四个轴颈的轴线处于同一平面且两两垂直，避免传动过程中出现卡滞或传动误差。销轴与锁紧端盖部分单独建模后，通过装配约束完成整体拼装，装配过程中严格校验各转动副的配合间隙，保证叉形接头可绕十字轴轴颈灵活转动，实现两轴存在夹角时的连续动力传输。材质渲染阶段，对不同功能部件做区分化材质赋予：两端轴接头与叉形架采用深灰色哑光金属材质模拟调质处理的结构钢质感，十字轴主体采用亮黄色工程塑料或合金材质做视觉区分，销轴端部的锁紧盖采用亮绿色与棕黄色搭配，清晰标识出转动副的位置，轴伸部分采用银灰色金属材质模拟精加工后的轴类表面质感，整体渲染效果层次分明，各部件结构边界清晰可辨。设计过程中充分考虑万向联轴器的实际工况需求，预留了销轴的润滑与拆装空间，轴端的键槽结构可直接与配套传动轴完成装配，整体结构紧凑，传动可靠，可用于机械原理教学演示、传动系统虚拟装配仿真、非标设备传动机构选型参考等场景，完整还原了十字轴万向联轴器的核心传动结构，各零件间的装配关系符合实际机械加工与装配的工艺要求，无干涉、无冗余结构，清晰展现了万向联轴器补偿两轴轴线偏斜、传递旋转扭矩的工作原理。
