永磁式电磁强迫振动制动器结构设计

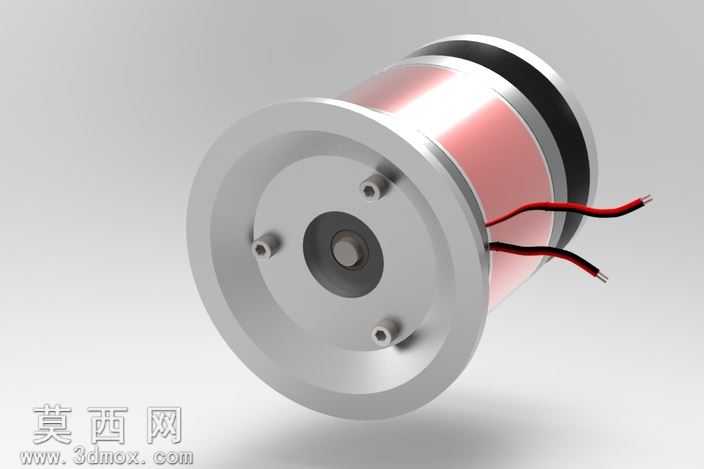

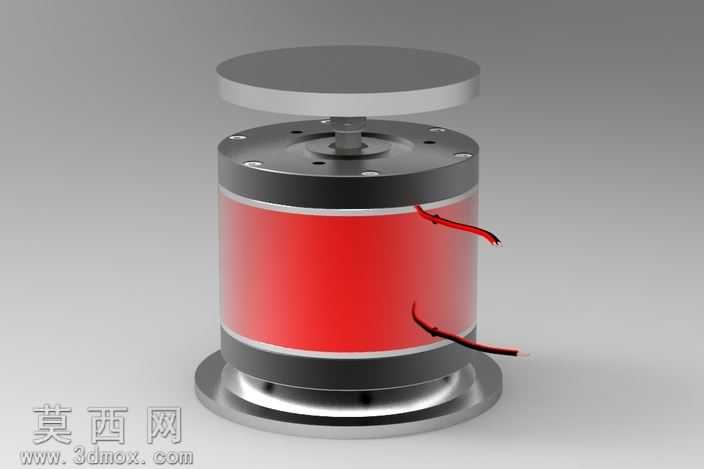

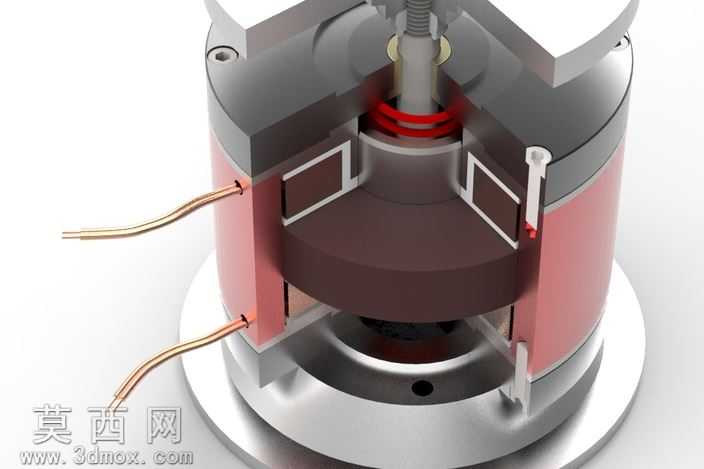

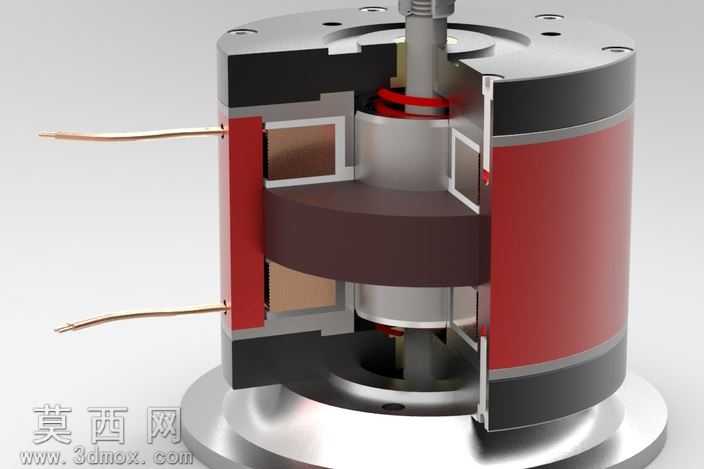

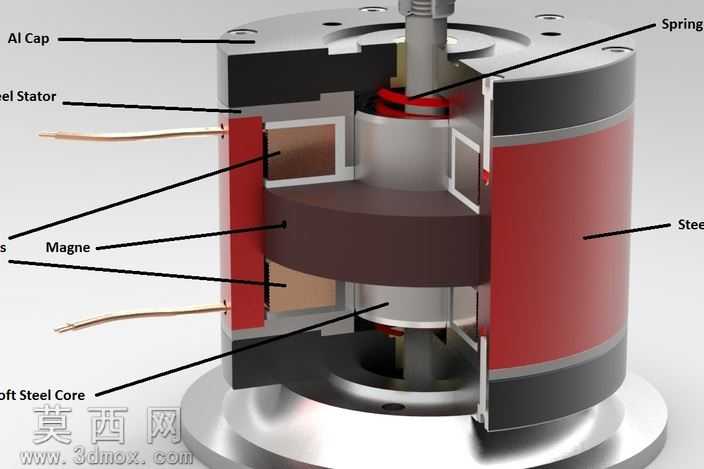

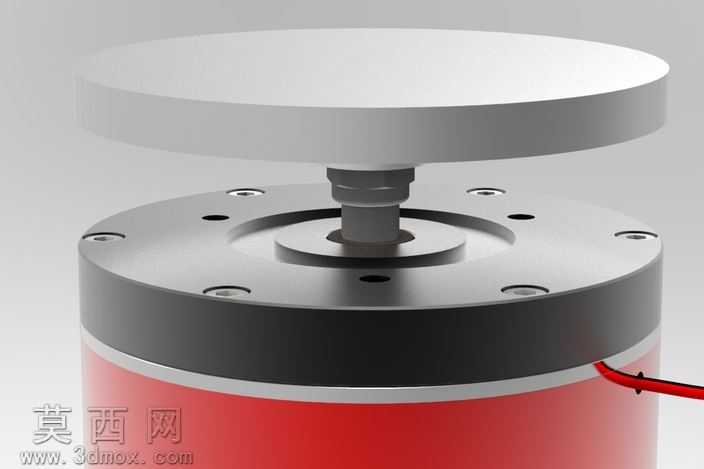

本作品为永磁电磁强迫振动制动器的三维结构设计，采用三维建模软件完成全参数化零件建模与整机装配，通过剖面渲染的形式直观呈现内部核心构造，清晰展示各零部件的装配关系与工作逻辑。建模过程中严格遵循机械设计公差配合规范，对铝制端盖、定子组件、永磁磁钢、软磁钢芯、复位弹簧、钢制外壳等核心零件逐一进行特征建模，保证各零件的尺寸精度与装配干涉检查零误差，所有配合面均按照实际工业生产的加工要求设置合理的公差余量，确保模型可直接对接后续的工程图导出与生产加工环节。材质渲染阶段针对不同零件的物理属性匹配对应材质效果，铝制端盖赋予哑光铝合金金属质感，还原车削加工后的细腻金属纹理；定子绕组区域做绝缘漆包覆的哑光棕褐色材质处理，区分导磁结构与线圈结构；永磁磁钢采用高对比度深色金属材质，清晰标识磁路核心部件；软磁钢芯做抛光钢材的亮面金属效果，突出导磁部件的材质特性；复位弹簧采用弹簧钢材质渲染，展现弹性元件的金属光泽；钢制外壳做红色烤漆与金属包边的分层材质，还原工业产品的外观涂装效果。结构设计上围绕永磁励磁与电磁强迫振动的工作原理搭建磁路，将永磁体提供的基础磁吸力与电磁线圈通电产生的交变磁场相结合，实现制动力矩的高频振动输出，可匹配频率发生器完成特定工况下的制动动作，复位弹簧在断电状态下提供复位弹力，保证制动器快速脱离制动状态，整体结构紧凑，磁路设计合理，各部件布局充分考虑散热与装配便利性，端盖预留的引线槽方便线圈接线引出，外壳的密封结构可适配多粉尘的工业使用场景。设计过程中优先考虑产品的实用性与可制造性，在保证磁路效率的前提下尽可能简化零件结构，减少不必要的复杂加工特征，降低后续量产的加工成本，同时通过剖面渲染的展示方式，让使用者可以快速理解该制动器的工作原理与内部构造，为同类型振动制动部件的设计提供可参考的三维结构范本。
