抗震泰克顿陶瓷复合轴承结构设计

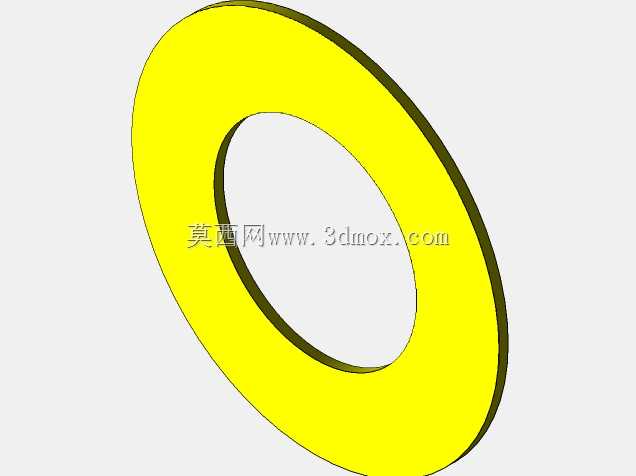

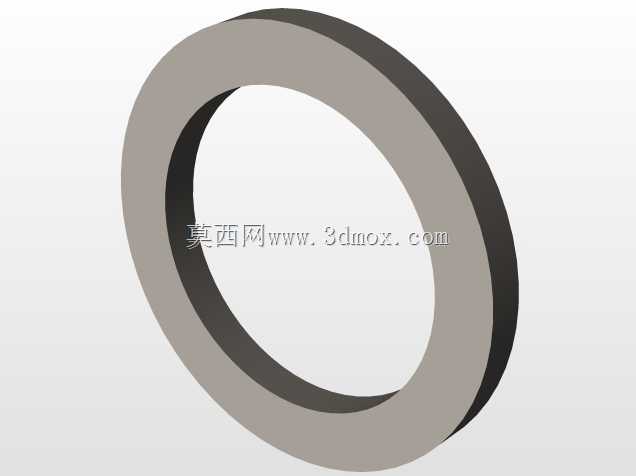

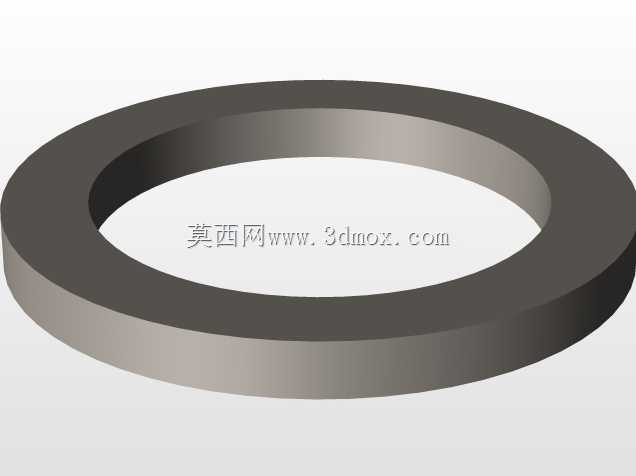

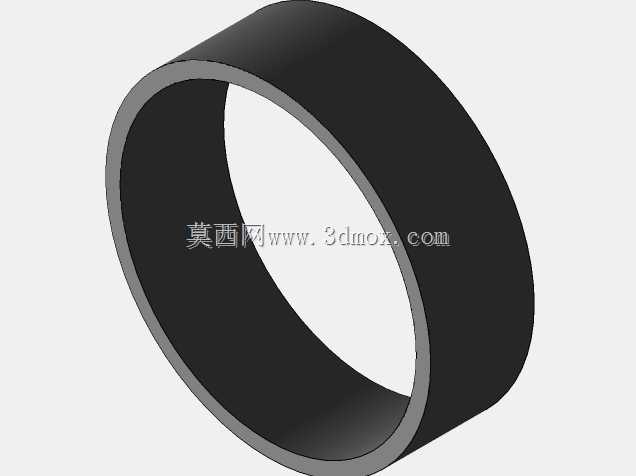

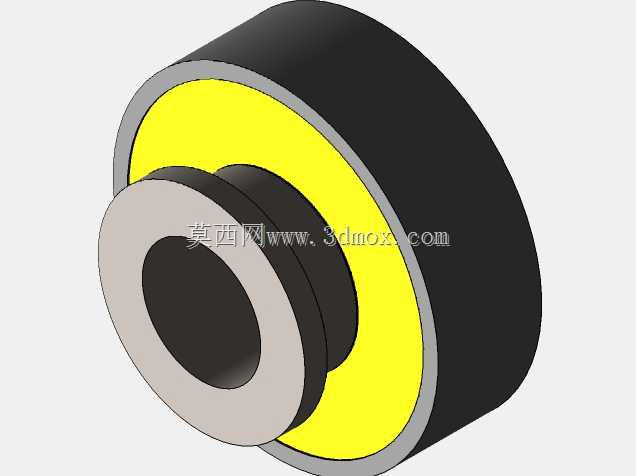

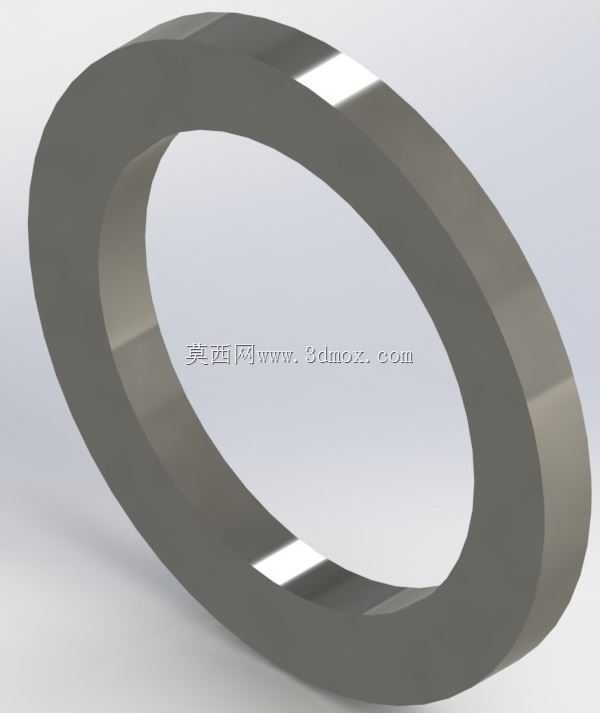

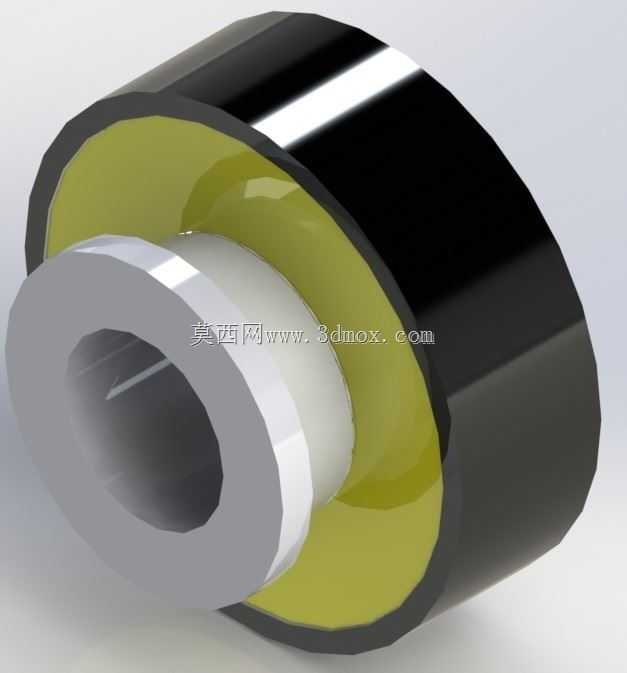

这款陶瓷复合轴承的设计初衷，是为了应对高频振动、冲击载荷频发的重载轮组工况，常见于重载滑板、工业搬运小车轮组、短途转运卡车的辅助轮系等场景，这类场景下常规钢制轴承容易因持续冲击出现滚道点蚀、保持架碎裂的问题，陶瓷材质的滚动接触面搭配弹性缓冲层的结构，刚好能抵消大部分径向冲击载荷。从结构分层来看，最外层是高硬度耐磨的黑色工程聚合物外套，直接与轮辋内孔过盈配合，安装时不需要额外加装衬套，外套的厚度经过反复校核，既保证压装后的抱紧力足够，不会在轮组高速转动时出现外圈打滑，又能预留一定的弹性形变空间，吸收路面传来的瞬时冲击。中间的橄榄黄色缓冲层是整个结构的抗震核心，采用的是高阻尼聚氨酯材质，邵氏硬度控制在85A左右，既不会因为过软导致轴承径向窜动量过大影响传动精度，又能在受到超过额定载荷30%的冲击时产生微米级形变，将冲击力分散到整个内圈接触面，避免应力集中在陶瓷滚动体的局部接触点上。内层的金属内圈与陶瓷滚动体配合，内孔设计为标准光孔，可直接与轮轴间隙配合，通过轴端卡簧实现轴向定位，安装边界上，内孔公差取H7，适配常规g6公差的轮轴，外圈外径的公差取p6，与对应尺寸的轮辋内孔压装时，压入力控制在800-1200N区间，不会出现装配后外套开裂的问题。设计过程中特意规避了常规陶瓷轴承刚性过强的缺陷，没有采用全陶瓷的整体结构，而是通过三层复合的方式，把陶瓷材质耐磨、自润滑、耐腐蚀的优势，和弹性缓冲层的吸震特性结合起来，在有泥沙、轻度腐蚀的户外工况下，陶瓷滚动体不需要频繁加注润滑脂，自润滑特性就能保证转动顺畅，缓冲层还能隔绝泥沙进入滚动接触面的路径，相比同尺寸的钢制深沟球轴承，这款结构的抗冲击寿命能提升4倍以上，同时转动阻力降低30%左右，在不需要承受超大轴向载荷的轮系场景下，完全可以替代传统钢制轴承，降低后期维护的频次。实际选型时需要注意，这款轴承的额定径向载荷为12kN，不适合承受超过2kN的持续轴向载荷，安装时不能用铁锤直接敲击外圈端面，需要通过专用套筒均匀压入轮辋内孔，避免外层聚合物外套出现开裂，内圈与轴的配合不能采用过盈量过大的设计，否则会挤压缓冲层导致预紧力过大，提升转动阻力的同时还会加速缓冲层的疲劳老化。
