大电流半桥驱动芯片BTN8982TAAUMA1三维建模

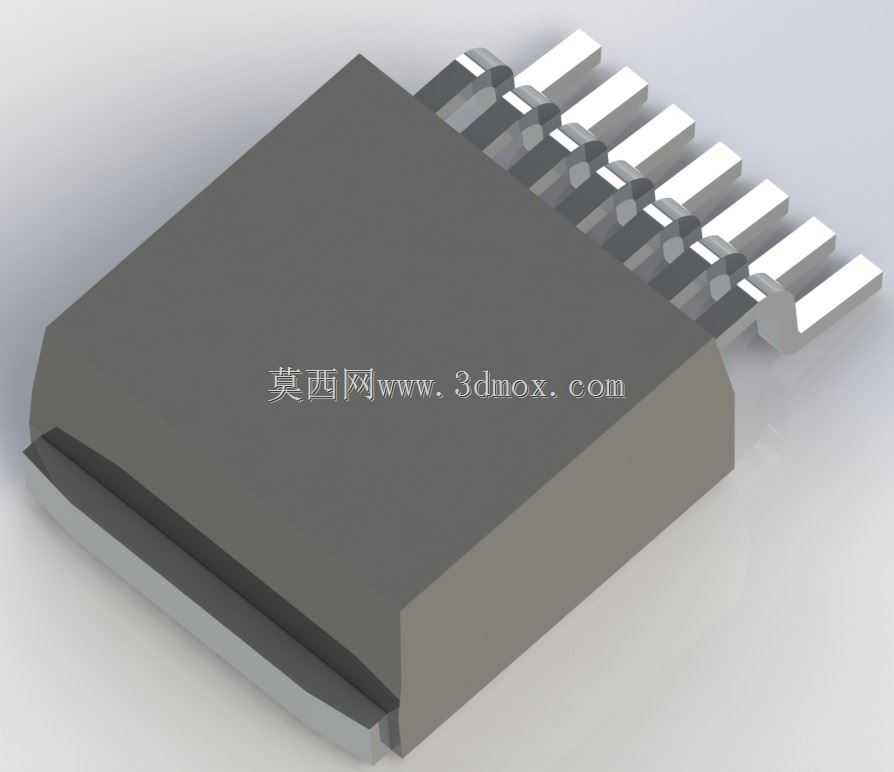

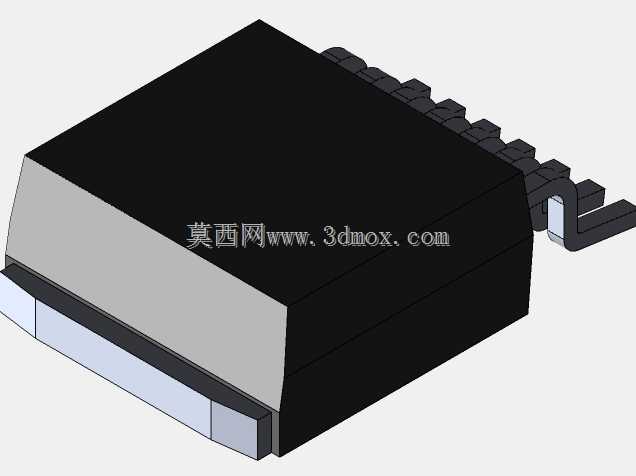

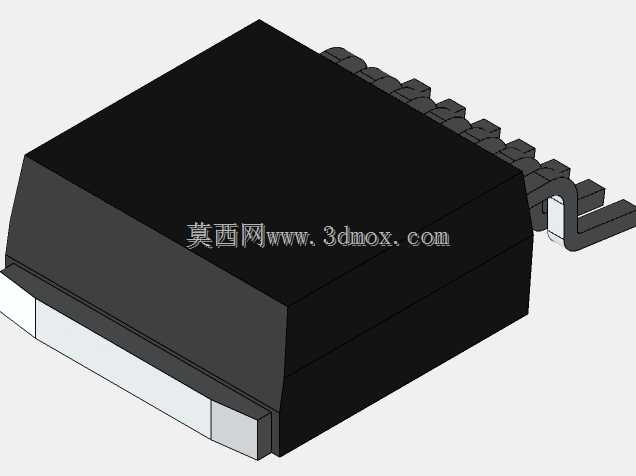

在中小功率直流有刷电机驱动、低压大电流负载通断控制的场景里，这类半桥功率器件是驱动链路里的核心执行元件，常被布局在电机驱动板的功率回路核心位置，直接承接控制侧的弱信号指令，完成负载侧大电流的通断与方向切换。从实际选型应用来看，这款器件可覆盖连续50A、峰值117A的电流通断需求，适配12V/24V车载供电、工业低压供电场景下的驱动需求，比如小型电动工具驱动、AGV行走电机驱动、车用座椅调节电机驱动、工业传送带小型辊筒驱动这类场景，都能见到同规格器件的应用。做三维建模时，首先要还原的是器件的TO-263-7封装外形，包括塑封本体的拔模斜度、引脚的共面度要求、散热焊盘的尺寸边界——这些尺寸直接关系到PCB布局时的焊盘匹配、散热片的安装间隙预留，要是建模时尺寸偏差超过0.1mm，后续做板级装配干涉检查时就会出现引脚错位、散热片贴合不严的问题。建模过程中，引脚的折弯弧度、伸出长度都严格按照器件手册的安装尺寸还原，每根功率引脚的宽度、间距都对应实际焊接的焊盘间距，避免后续导出模型做PCB装配时出现引脚与焊盘不对中的情况。塑封本体表面的标识区域做了平整化处理，还原实际器件的丝印区域特征，同时本体底部的裸露散热焊盘单独做了面特征，方便后续做热仿真时直接赋予散热面属性，不用再额外拆分特征。从设计思路上来说，这类功率器件的三维模型核心是服务于板级装配验证，不需要做内部晶圆级的细节还原，重点把控外部安装边界：包括本体的最大高度、引脚伸出本体的长度、散热焊盘的位置与尺寸，这些参数直接决定了驱动板布局时的空间预留——比如很多场景下会在器件散热面加装导热垫贴附铝散热片，建模时就预留了导热垫的常规厚度空间，确保装配时不会出现散热片与周边电容、接插件干涉的问题。实际应用中，这类半桥器件往往搭配周边的滤波电容、续流元件、电流采样电阻共同组成驱动回路，建模时还原的准确外形尺寸，能帮助结构工程师在做驱动板外壳设计时，精准预留器件的安全间隙，避免外壳与器件本体、引脚发生触碰，同时也能提前确认散热片的安装空间是否充足，不用等到打样后才发现空间不足的问题。另外，引脚的排布顺序也严格对应实际器件的引脚定义，方便硬件工程师在做PCB布局时对照模型确认引脚走线方向，减少布局时的引脚顺序错误。
