美式混凝土屋面瓦配套构件三维设计

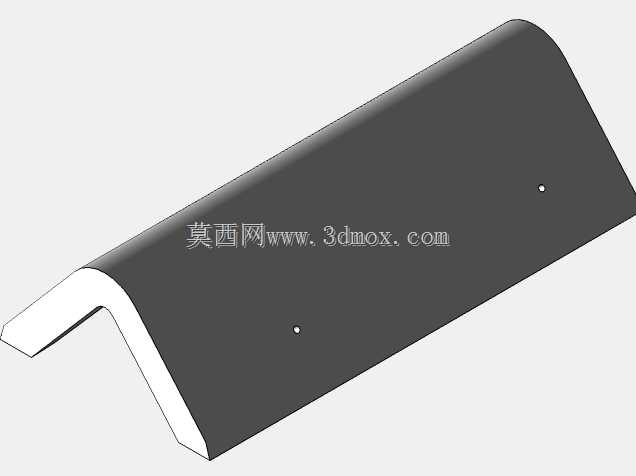

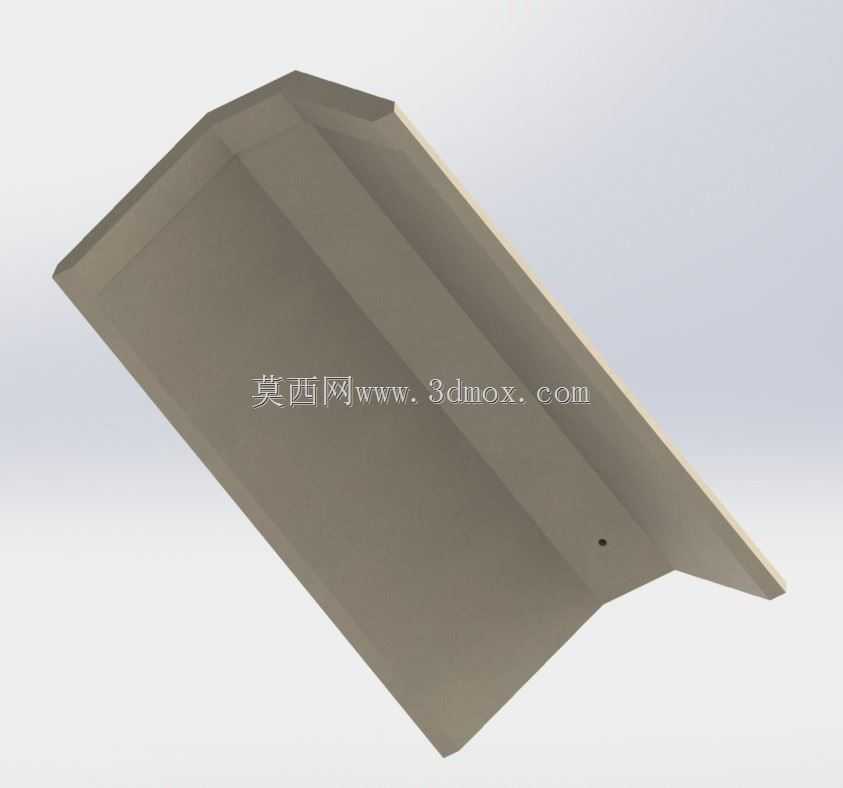

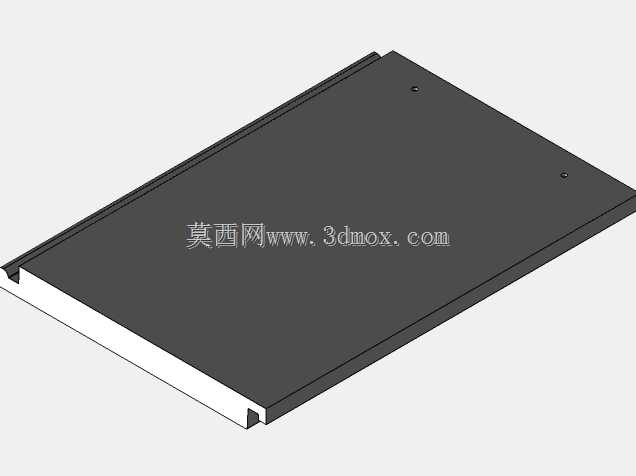

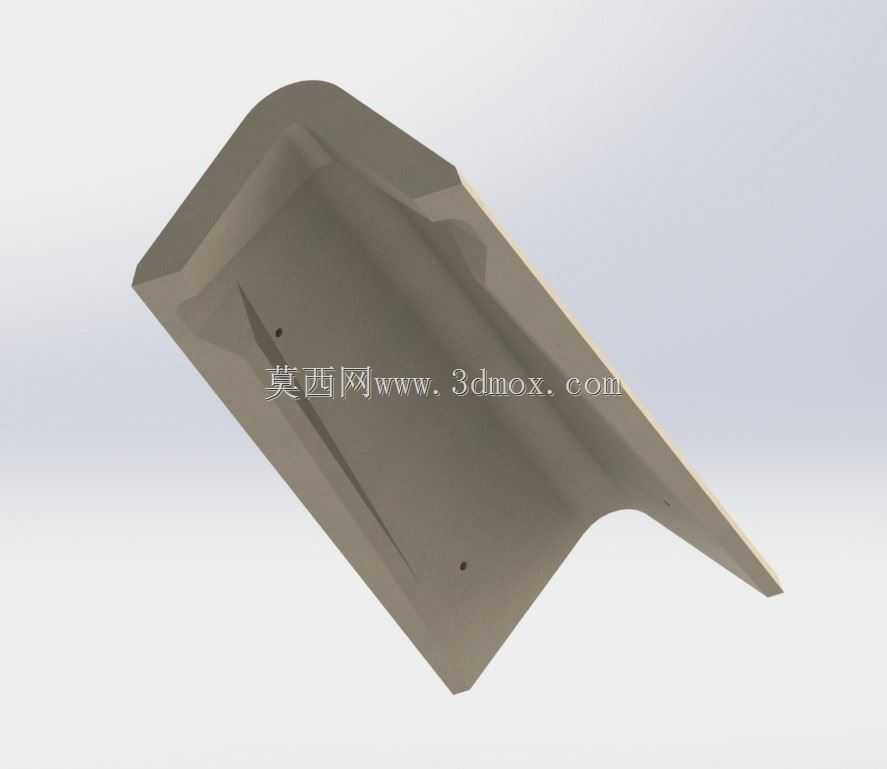

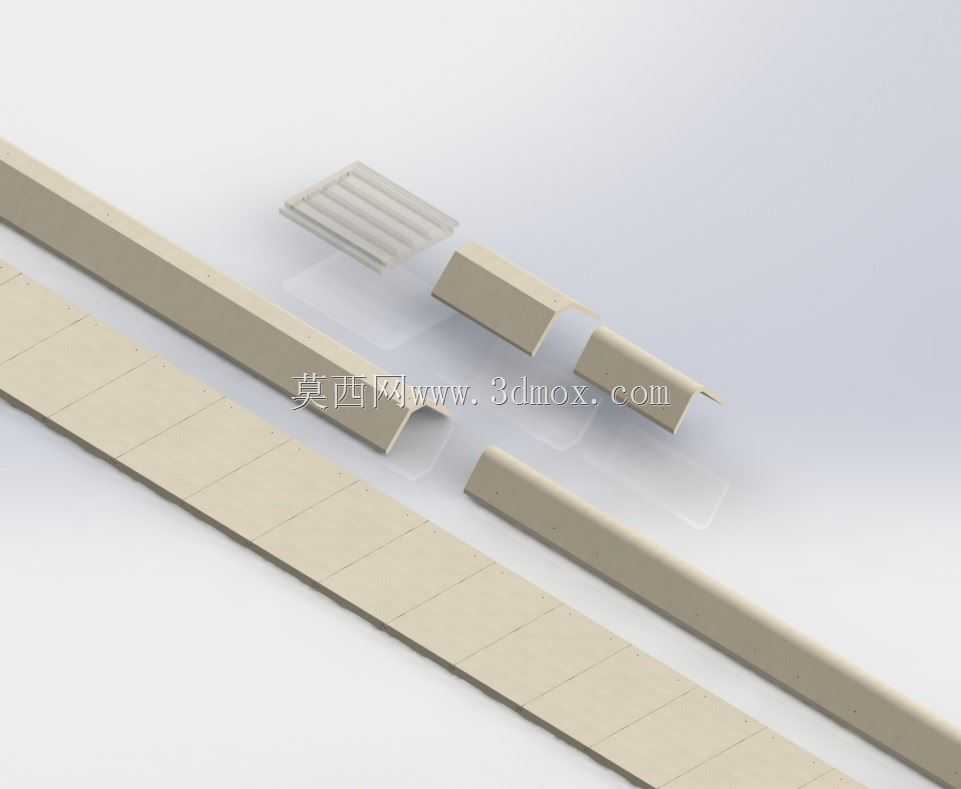

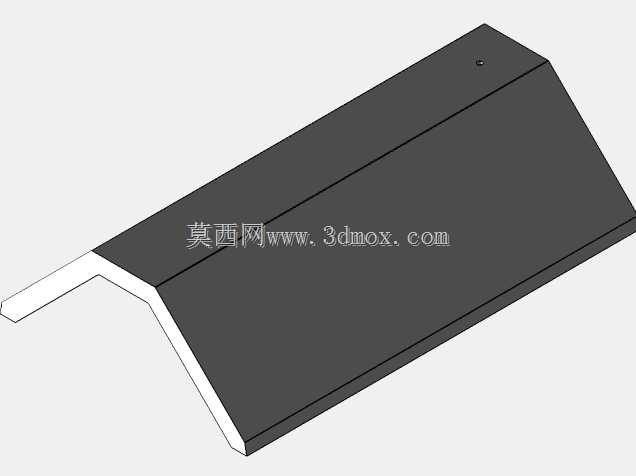

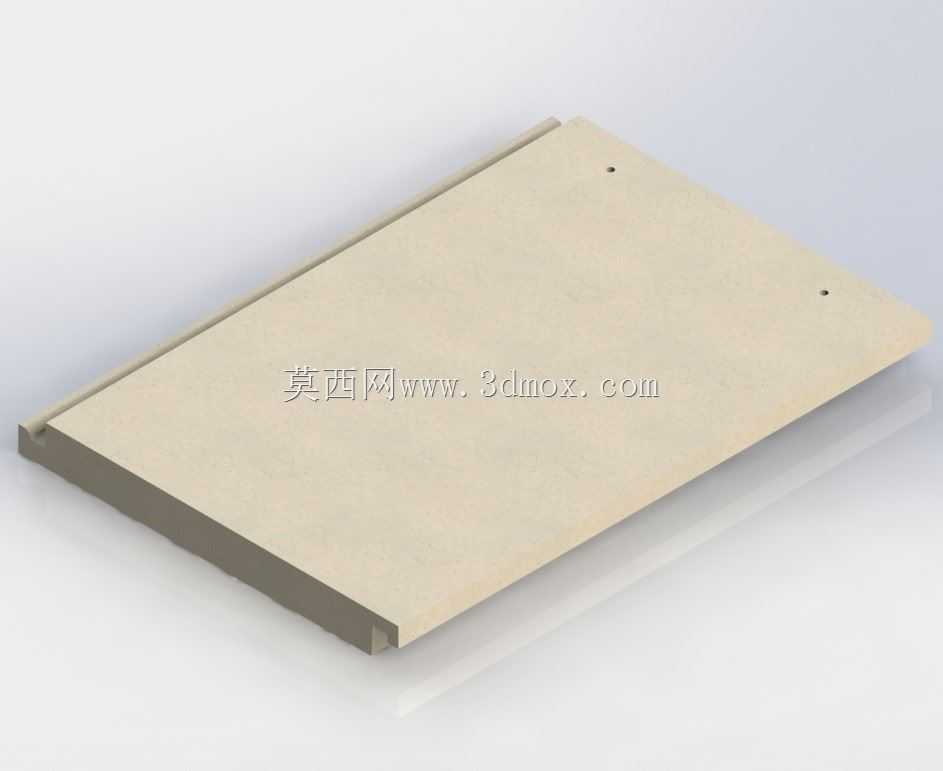

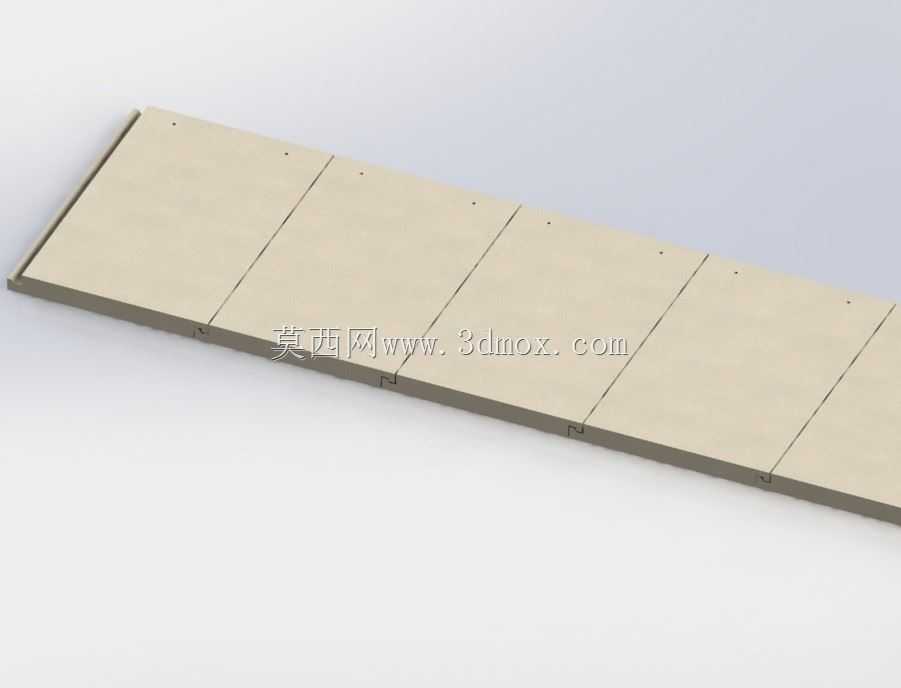

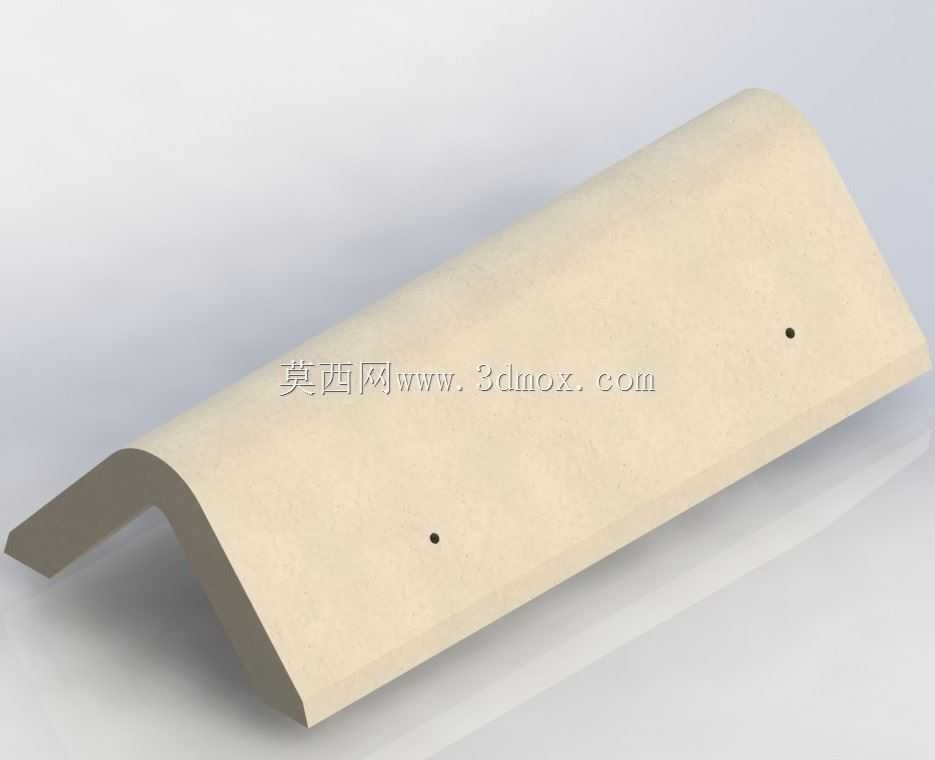

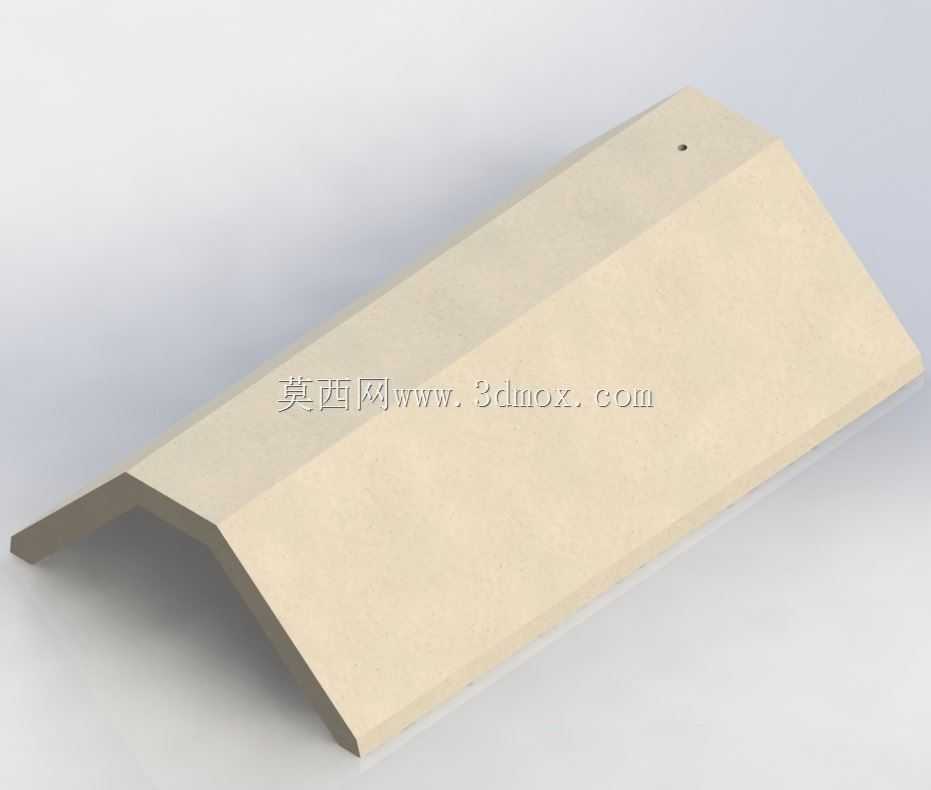

这套屋面构件的建模逻辑完全贴合北美民用住宅坡屋面的实际施工场景，做过海外住宅项目的结构工程师都清楚，美式混凝土瓦的铺装不是单一瓦件就能完成的，屋脊、檐口、斜天沟这些节点位置，必须搭配专用的异形配套瓦件才能实现防水、防风与外观的统一，这套模型覆盖的三类异形构件，刚好对应坡屋面铺装里最容易出现渗漏隐患的三个关键节点。建模过程中所有尺寸基准都参考了美标混凝土瓦的实际铺装模数，单位统一采用工程领域通用的毫米，主瓦铺装的搭接边界严格按照常规施工要求预留，每片瓦的有效覆盖宽度、上下搭接长度都和市面主流美式混凝土瓦的参数匹配，不会出现建模完成后导入施工模拟场景出现拼缝错位、搭接量不足的问题。其中屋脊瓦的搭接榫卯结构是建模时的重点难点，实际施工中屋脊瓦需要顺着屋面坡度逐片扣合，既要保证相邻瓦件的卡扣能完全嵌合抵抗强风掀力，又要给瓦下的防水垫层、挂瓦条留出足够的安装间隙，建模时反复调整了卡扣的凸起高度与扣合深度，既避免了间隙过小导致安装时瓦件磕碰破损，也不会因为间隙过大出现风噪、雨水倒灌的问题。檐口封边瓦的尺寸设计兼顾了挡水与外观收边的需求，瓦件外侧的下折边刚好能盖住檐口的封檐板，引导屋面雨水顺檐沟排出，不会出现雨水顺着封檐板回流侵蚀墙体的问题，瓦件内侧的搭接边和主瓦的波形完全匹配，铺装后不会出现高低差影响屋面整体平整度。斜沟配套瓦的弧度设计适配常规屋面的排水坡度，瓦件表面的导流槽走向顺着斜沟的排水方向设置，能快速汇集两侧屋面的雨水快速排出，避免暴雨天气斜沟位置积水漫过瓦缝造成渗漏。这套模型的所有构件都做了安装边界的适配处理，不管是用于屋面施工方案的可视化模拟，还是挂瓦条排布的工程量核算，都能直接调用，不需要再额外调整构件的搭接尺寸，能大幅减少屋面工程前期方案设计阶段的建模工作量。
