模块化连接用MERO拉杆结构设计

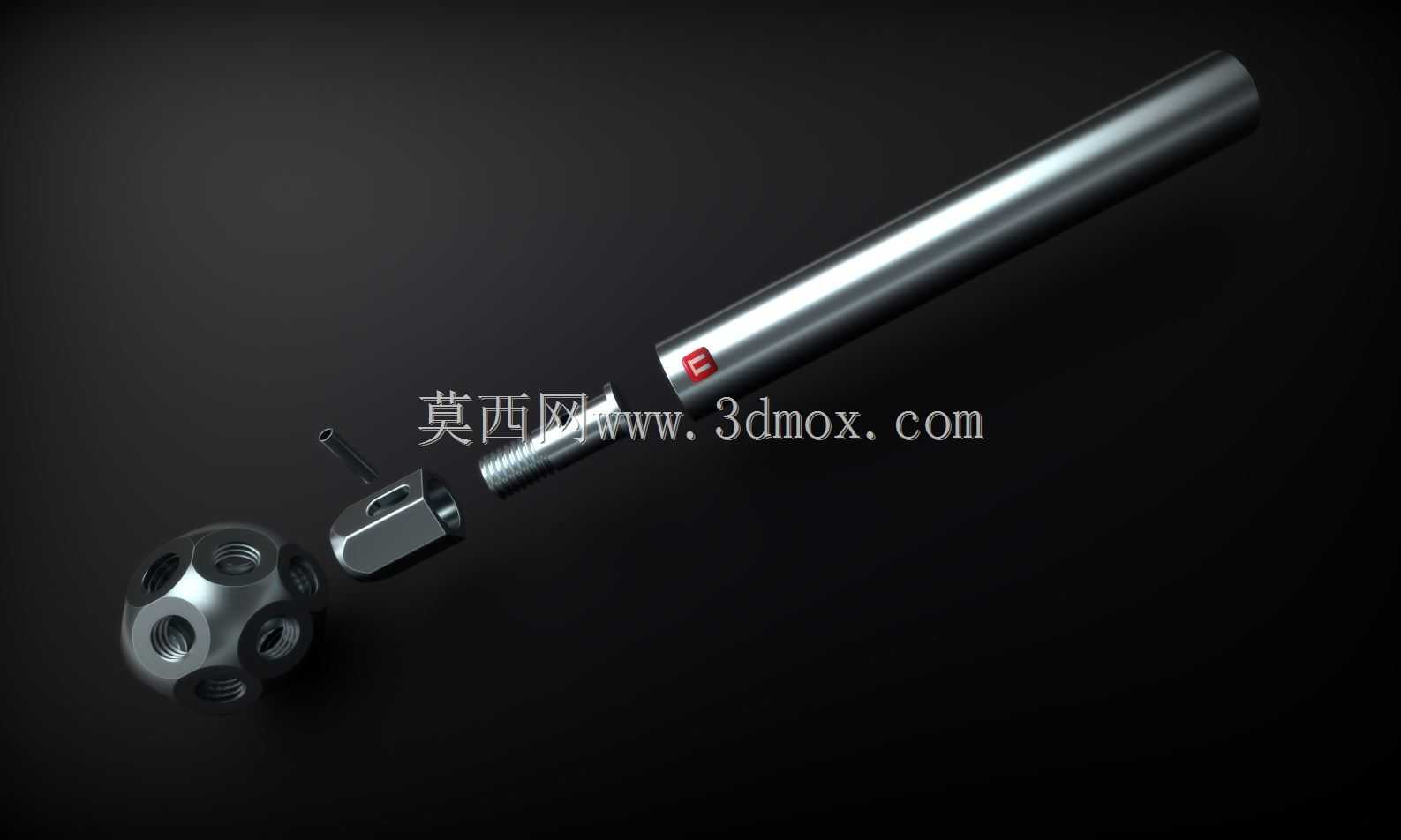

在模块化桁架、空间框架结构的搭建场景中，这类拉杆是实现多节点快速拼接、承载结构拉力载荷的核心连接件，常见于展会展架搭建、临时舞台支撑结构、工业设备防护框架、轻型仓储货架的组装作业中，承担着传递轴向拉力、固定节点相对位置、抵消结构受载形变的作用。从结构设计逻辑来看，该拉杆采用分体式装配结构，一端为带外螺纹的杆体，可旋入多面孔节点的对应螺纹孔内，另一端配套的锁紧块可嵌入节点的定位槽内，配合端部的锁紧螺钉实现杆体与节点的无间隙锁止，避免框架受载后出现节点松动、杆体窜动的问题。杆体主体采用光滑圆柱外形，表面做金属质感处理，既减少安装过程中与其他构件的剐蹭，也能在装配完成后保持外观的整洁一致性，杆体的螺纹段长度经过匹配设计，可适配不同厚度的节点连接件，预留足够的旋合长度保证螺纹连接的抗剪切、抗拉伸强度。多面孔节点作为配套的连接基座，表面均匀分布多个不同方向的连接孔位，可同时对接多根不同走向的拉杆，快速搭建出三维空间的框架结构，节点的孔位同轴度、端面垂直度都有严格的设计公差，保证拉杆装配后受力方向与杆体轴线重合，避免出现附加弯矩导致杆体弯折、螺纹崩损的问题。安装过程中无需复杂的专用工装，仅需常规内六角扳手即可完成锁紧作业，单根拉杆的安装边界仅需预留杆体轴向的操作空间，径向不会占用额外的装配位置，可在密集排布的框架结构中完成单根构件的拆装更换，降低后期框架维护、改型的作业难度。杆体的直径规格匹配常规模块化框架的载荷等级，可满足轻型承载场景下的拉力需求，锁紧块的外形与节点槽位完全贴合，装配后可限制杆体的周向转动，即使框架受到振动、交变载荷作用，连接位置也不会出现松脱移位的情况，整体结构兼顾了装配效率与连接可靠性，适配快速搭建、可重复拆装的模块化结构使用需求。
