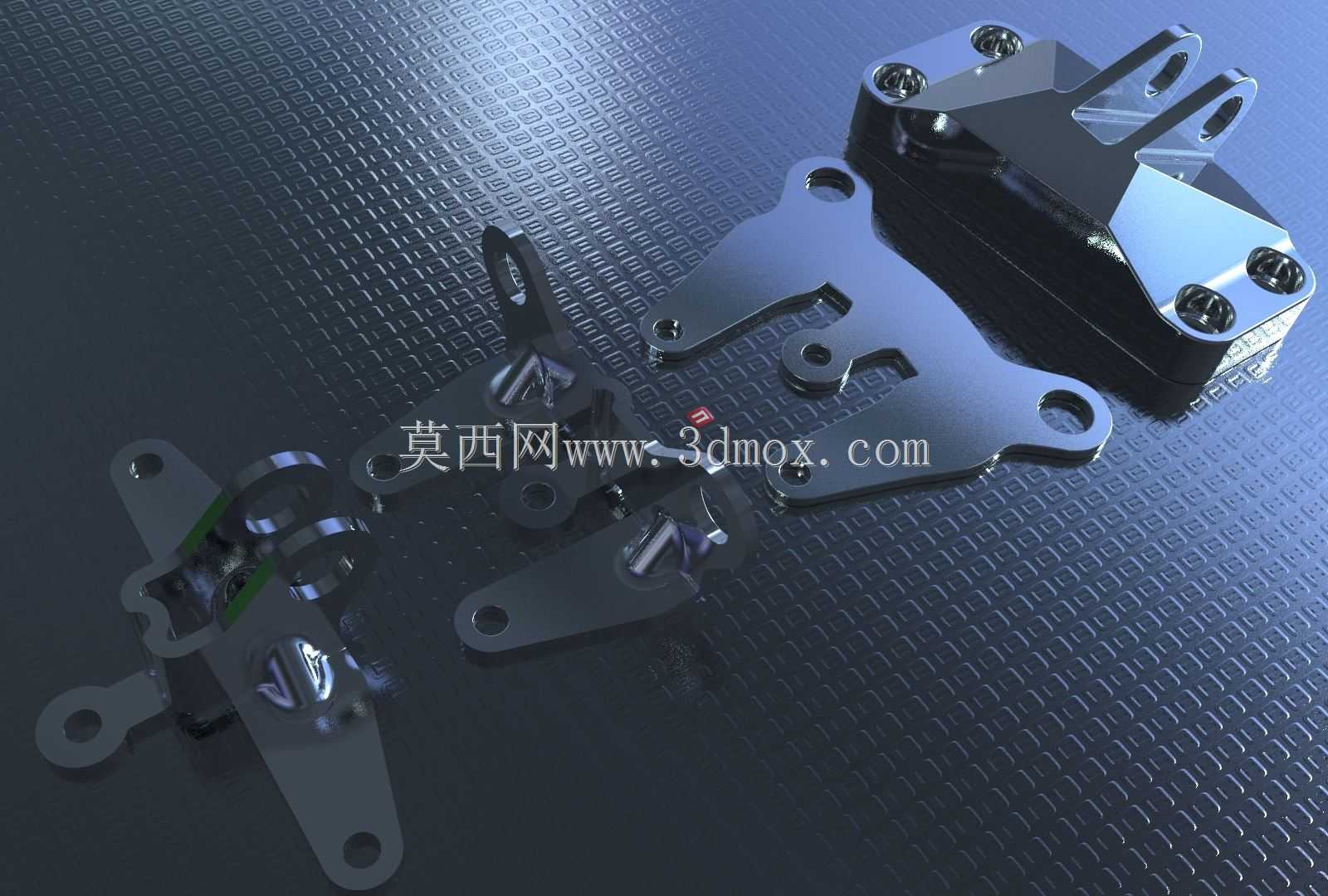

喷气发动机金属安装支架结构渲染展示

这类金属支架主要应用在小型喷气式动力设备的周边配套安装场景中，承担动力单元与周边附属构件的连接承重作用，日常工况下需要承受设备运行产生的持续振动、温度交变带来的应力影响，因此结构设计上优先保障连接刚性与抗疲劳性能。从结构细节来看，支架采用多安装位的分体组合式设计，不同板件通过螺栓实现刚性拼接，每个板件上的安装孔位都做了沉台处理，螺栓装配后端面与构件表面齐平，不会额外占用安装空间，也能避免突出的螺栓头在设备运行过程中与周边管线、护板产生干涉。设计阶段首先根据动力单元的重量分布确定各连接点的受力阈值，再对应调整每段板件的厚度与折弯角度，在满足承重要求的前提下尽可能去除非受力区域的材料，降低构件整体自重，避免给动力单元增加额外的负载。安装边界方面，支架的整体轮廓完全适配对应型号喷气发动机的安装接口，所有孔位的中心距公差控制在0.02mm范围内，装配时不需要额外做孔位修配，直接通过标准螺栓即可完成固定，相邻构件之间的拼接面做了平面度处理，装配后不会出现应力集中的缝隙。不同功能的板件承担的作用有明确区分，部分带叉形开口的板件用于连接管线固定卡扣，带长圆孔的板件则预留了一定的安装调整余量，可抵消设备运行过程中产生的微小热胀冷缩位移，避免长期应力作用下出现构件变形或者螺栓断裂的问题。所有板件的边缘都做了倒角处理，既可以去除加工过程中产生的毛刺，避免装配时划伤操作人员，也能降低边缘位置的应力集中系数，提升构件的整体使用寿命。这类支架的表面采用金属质感处理，在渲染效果中可以清晰看到金属材质的反光特性与表面纹理，能够直观呈现构件加工完成后的实际外观效果，方便设计阶段验证结构外观与整体设备的匹配度，也能提前排查不同构件装配后是否存在位置干涉问题。
