Amarok三人夹轻量化机械结构设计

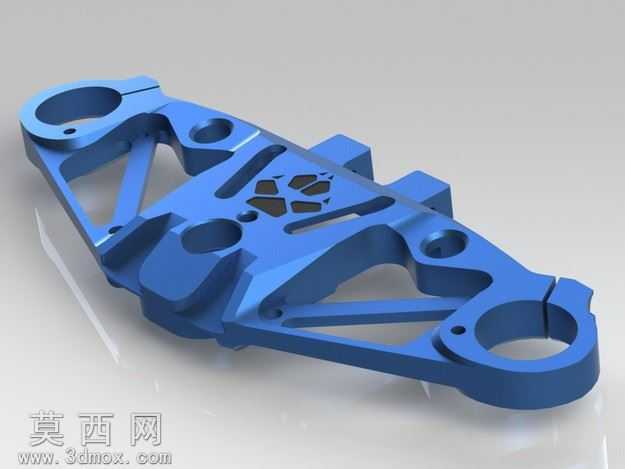

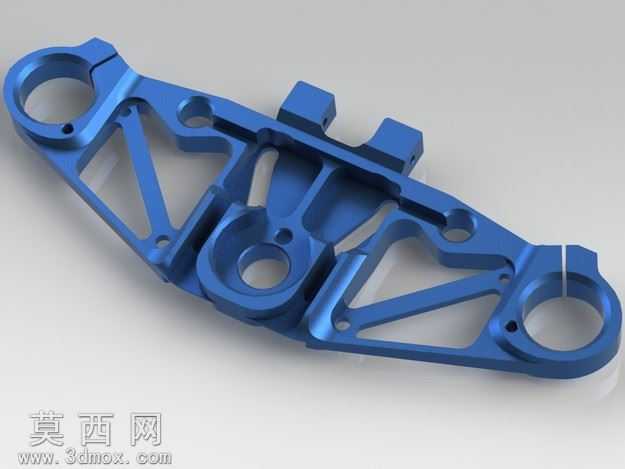

本作品为Amarok三人夹机械结构件，采用三维参数化建模方式完成全流程设计，建模阶段以实际夹持工况的受力需求为核心依据，对零件的整体轮廓、安装孔位、夹持接口进行精准的参数化定义，确保各尺寸公差匹配装配要求。建模过程中优先采用实体拉伸、切除、筋特征构建基础主体，针对受力薄弱区域通过拓扑优化思路设计镂空式加强筋结构，在保证整体结构强度、刚性满足垂直压力受力要求的前提下，最大程度去除冗余材料，实现零件的轻量化设计，有效降低零件生产的材料成本与使用阶段的负载重量。渲染阶段选用哑光蓝色金属材质模拟阳极氧化铝合金的表面质感，通过调整材质的粗糙度、反射率参数还原真实金属零件的表面光影效果，搭配浅灰色渐变背景与柔和的环境打光，清晰呈现零件的立体轮廓、镂空结构细节与边角过渡特征，直观展示零件的结构设计特点。结构设计上，零件两端设置环形夹持接口，可与对应规格的杆件实现快速套接装配，接口处预留定位销孔与紧固螺丝孔位，保证夹持连接的稳定性与定位精度；中部的多组镂空筋格采用三角形稳定结构排布，可均匀分散夹持作业时产生的垂直压力与侧向扭力，避免应力集中导致的结构变形；零件表面的多组安装孔位按照装配基准统一排布，可适配多工位同步夹持的使用需求，实现三人位同步夹持定位的功能。设计过程中同步完成垂直压力受力分析的前置校验，针对筋条厚度、孔位边缘、夹持接口等应力集中区域进行结构圆角过渡优化，降低应力集中系数，确保零件在额定夹持负载下的结构可靠性，整体结构兼顾轻量化与高强度要求，可直接用于工装夹持场景的装配调试，也可作为同类夹持零件结构优化的设计参考。
