外螺纹直通气动快插接头三维设计

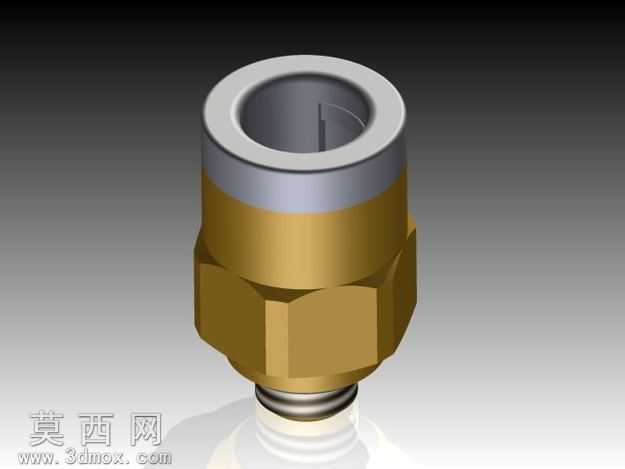

本模型为外螺纹直通气动快插接头，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循气动接头的行业尺寸规范，对各部分结构进行1:1等比例还原。建模初始阶段先绘制接头的中心轴线作为基准，依次构建上部气管插接腔、中部锁紧结构、下部外螺纹连接段的轮廓草图，通过旋转凸台命令生成接头的基体结构，再针对六角拧动部位进行拉伸切除，加工出符合标准扳手尺寸的六方受力面，保证实际装配时的拧动操作空间。材质设置上，接头主体六角及外螺纹部分赋予黄铜材质，调整材质的金属粗糙度、反射率参数，还原黄铜五金件的哑光金属质感；上部的锁紧卡环部分赋予硬质工程塑料材质，模拟尼龙加纤材质的半哑光磨砂外观；内部的密封结构及锁紧弹片部分赋予不锈钢材质，还原金属弹片的亮面金属质感，不同材质的区分设置让模型渲染后层次清晰，各部件辨识度高。结构设计上，上部的插接腔内部设计有环形卡槽用于放置密封胶圈与锁紧爪片，可实现尼龙、聚氨酯气管的插入后自动锁紧，无需额外紧固件即可完成气管的密封连接；下部的M5外螺纹段用于连接气动回路中的阀座、气缸等带内螺纹的气动元件，中部的六角结构为装配受力部位，整体为直通式结构，气流可沿轴向直线流通，流道无突兀弯折，能有效降低气路的压力损失。渲染阶段采用三点布光方式，主光源从斜上方45度照射，突出接头顶部的插接腔轮廓与六角面的棱边结构，辅助光源从侧方补光消除暗部死黑，底部添加弱反光地面，模拟产品展示的展台效果，最终渲染图清晰呈现接头的外观细节与材质差异，完整还原实物的视觉特征。该接头结构紧凑，连接操作便捷，可广泛应用于各类低压气动回路的管路连接场景，建模过程中对各配合尺寸做了公差预留，保证模型可直接用于后续的装配验证、工程图导出等工作。
