适配树莓派的硬盘固定安装支架设计

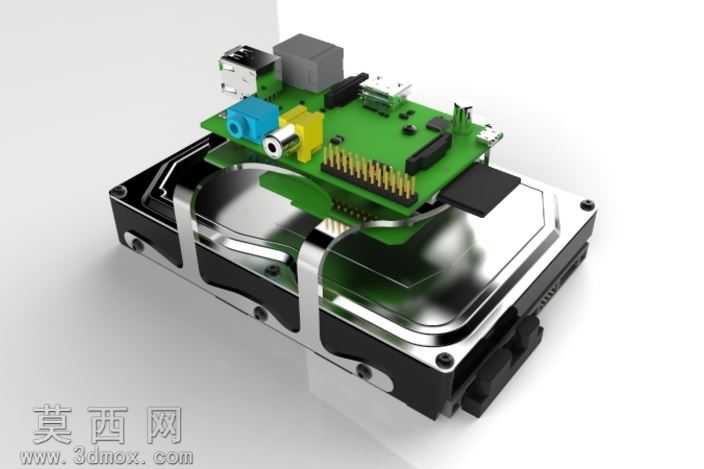

本作品为适配树莓派开发板与2.5英寸机械硬盘的组合安装固定支架，整体采用三维参数化建模方式完成结构设计，建模过程中严格匹配树莓派开发板的安装孔位、接口避让尺寸，以及标准2.5英寸硬盘的固定螺孔位置与外形轮廓，确保各部件装配后无干涉、无错位。支架主体采用双侧环抱式金属箍带结构搭配底部承托基座的组合形式，箍带部分通过弯折成型贴合硬盘侧部的圆弧轮廓，既保证对硬盘的夹持稳定性，又避免遮挡硬盘表面的散热区域，为硬盘长时间运行预留足够的空气流通空间。建模阶段对支架的每一处连接点位都做了公差预留设计，固定螺柱的高度经过反复测算，确保树莓派板卡安装后与硬盘上表面保持合理间距，既不会因为间距过小导致板卡元件与硬盘金属外壳接触短路，也不会因为间距过大造成整体结构松散、占用多余安装空间。材质渲染阶段，支架金属部分采用哑光拉丝不锈钢材质表现，还原金属配件的质感同时避免过度反光影响结构展示，硬盘部分还原了金属上盖的镜面反光效果与侧边黑色工程塑料的磨砂质感，树莓派板卡则精准还原了PCB板的绿色阻焊层、金色排针、各类接口的不同材质色彩，让整体渲染效果贴近实物装配后的真实状态。设计思路上优先考虑DIY用户的实际使用需求，摒弃了多余的装饰性结构，所有造型都服务于固定功能与装配便利性，支架无需额外辅助工具即可完成树莓派与硬盘的组合固定，能够帮助用户将开发板与存储硬件整合为一体化的小型存储或运算单元，适配家庭NAS、小型嵌入式运算节点等多种DIY使用场景，结构简洁可靠，装配逻辑清晰，兼顾了实用性与结构合理性。
